小型四旋翼航拍休闲飞行器结构设计

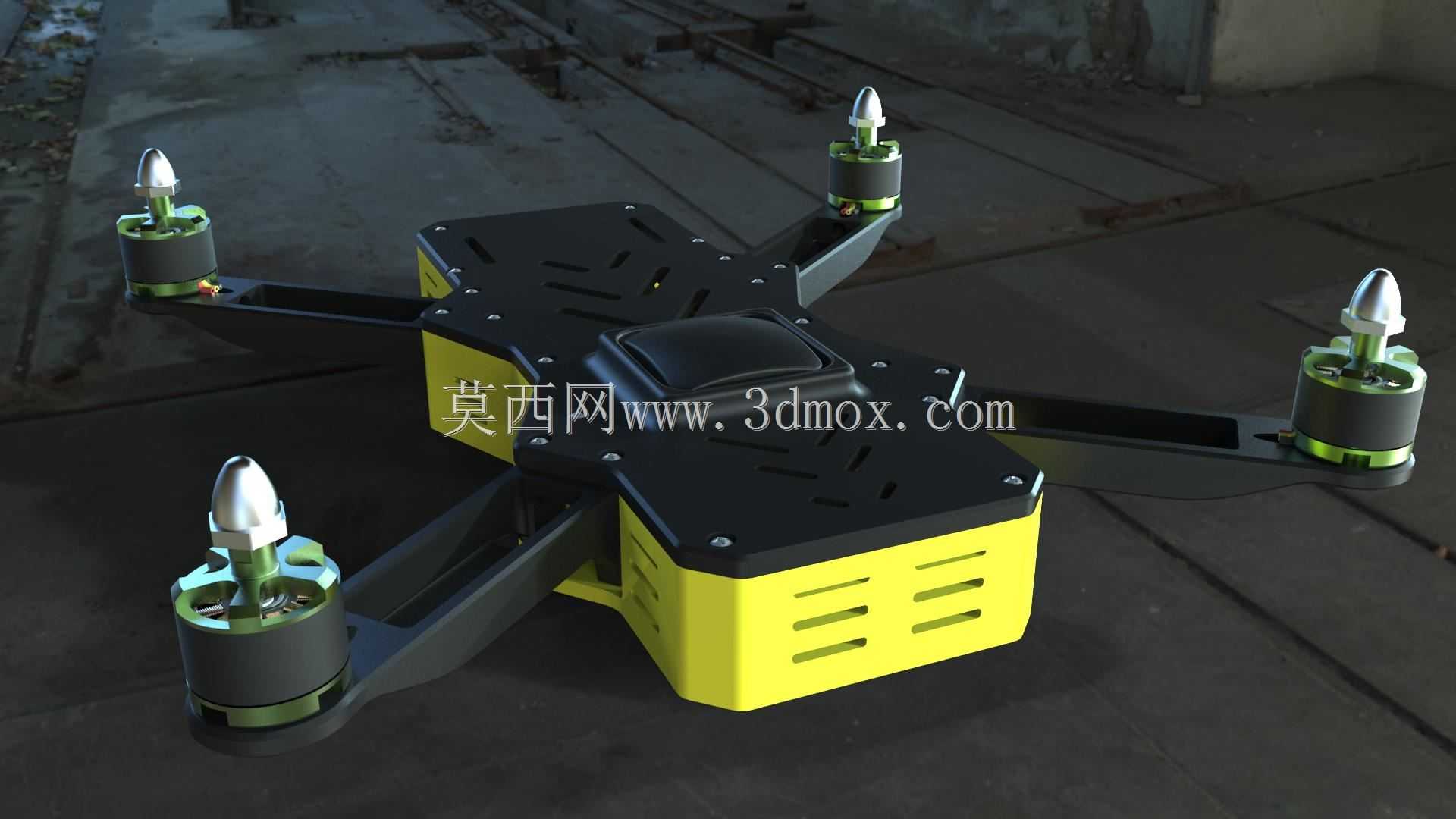

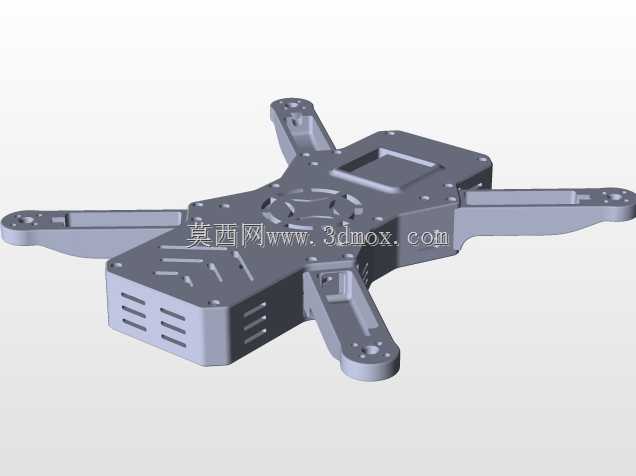

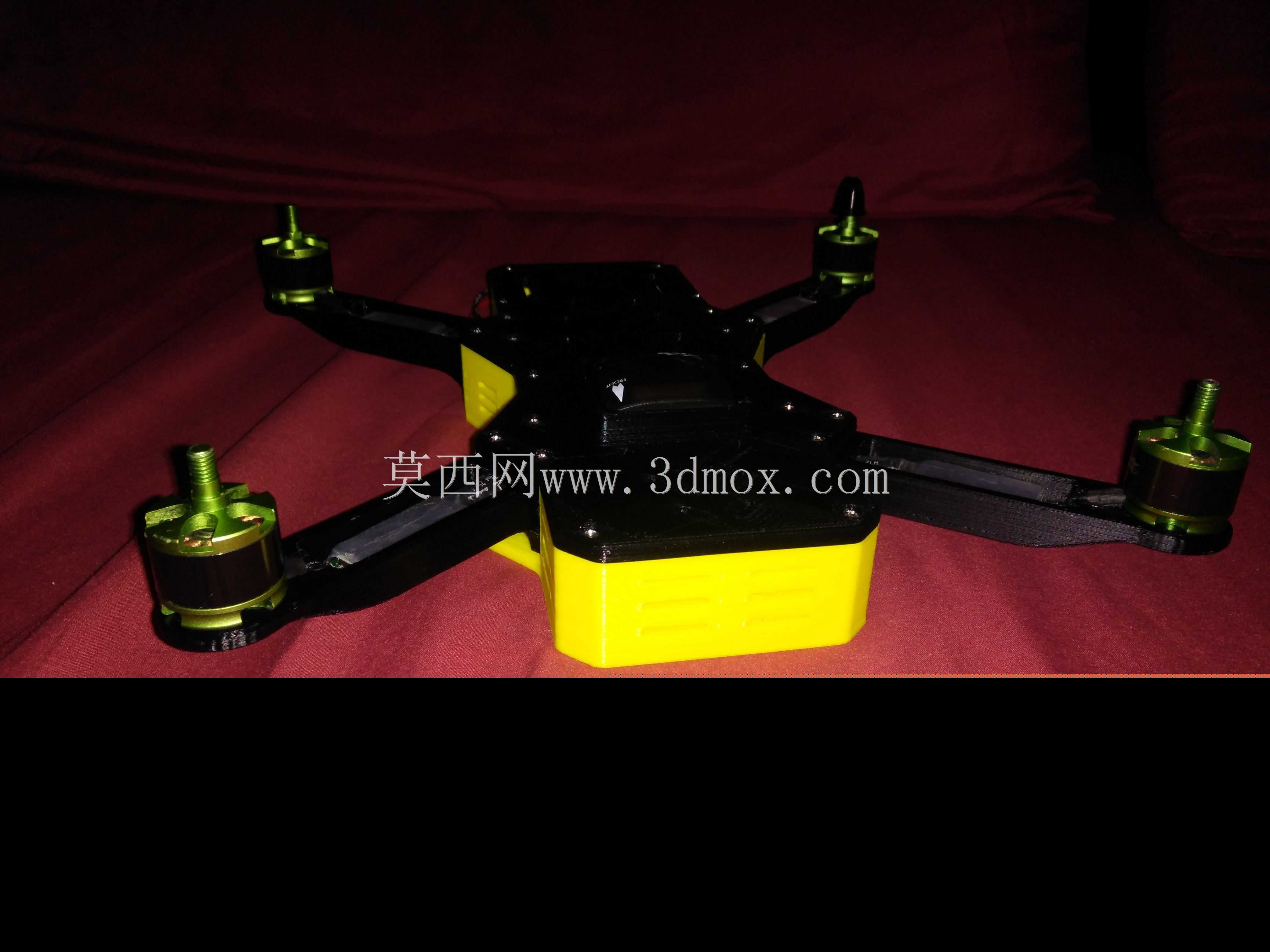

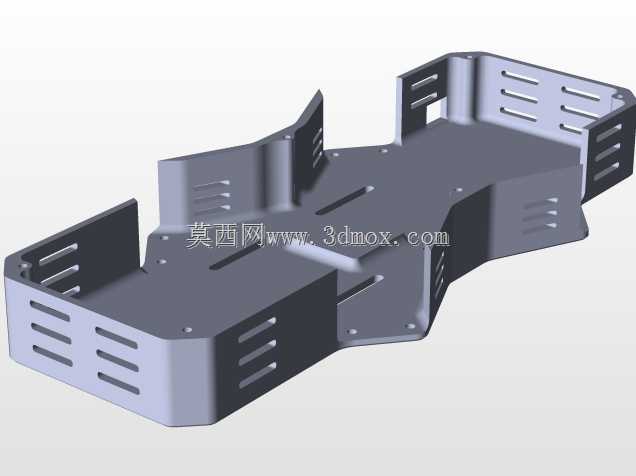

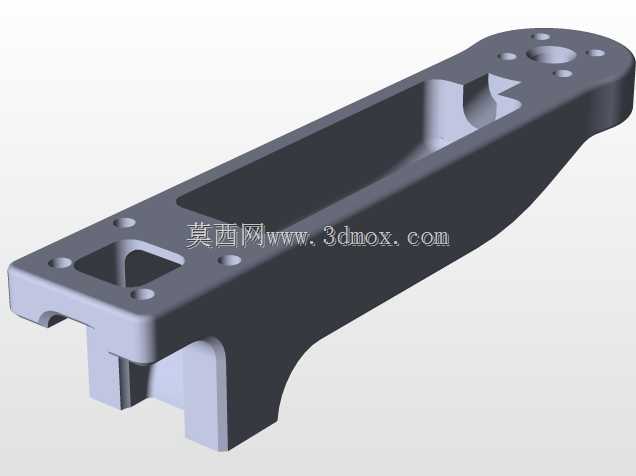

　　这款小型四旋翼飞行器的结构设计，首先围绕近景休闲航拍、室内外短距趣味飞行的核心场景展开，机架主体采用上下分舱的布局逻辑，中心上层为飞控与电池安置舱，预留了标准飞控安装孔位，可兼容市面上主流的开源及商用飞控模块，舱盖做了弧面过渡处理，既降低飞行过程中的风阻，也能在轻微磕碰时分散冲击力，避免内部电子元件直接受撞。下层舱体为电池容纳空间，侧方开设多组长条形散热槽，飞行时的迎面气流可直接穿过槽体带走电池放电产生的热量，避免高倍率放电时电池积温引发的性能衰减。机臂与中心舱采用一体化快拆衔接结构，机臂根部做了加厚的应力分散设计，日常起降的冲击、飞行中遇到的小幅侧方碰撞，都能通过机臂根部的形变缓冲卸掉部分力，不会直接传递到中心舱的电子元件上。

　　四个机臂末端的电机安装座采用同轴定位设计，安装孔位适配22系列小型无刷电机，安装面做了0.2mm的凸台定位，保证电机轴与机臂平面的垂直度，避免电机安装偏斜带来的飞行震动、动力损耗问题，电机座上方预留了桨叶保护帽的安装空间，可搭配标准的子弹头桨夹使用，既方便桨叶的快速拆装，也能在桨叶碰到障碍物时避免桨根直接受力断裂。从安装边界来看，整机对角电机轴距控制在350mm级别，属于小型穿越与休闲飞行的黄金尺寸，折叠（若选配快拆机臂）后可放入普通双肩包的侧袋，日常携带无需专门的防护箱，机臂展开后整机最大外廓尺寸控制在400mm以内，在小区空地、公园开阔区域、室内大型场馆都能完成起降，不会因为尺寸过大受限于飞行场地。

　　机架主体材质选用玻纤增强尼龙与航空铝件结合的方案，中心舱的上下壳采用玻纤增强尼龙注塑成型，兼顾结构强度与轻量化，整机不含电池、电子设备的裸机架重量控制在120g以内，搭配3S 1500mAh锂电池时整机起飞重量可控制在500g上下，留空时间能达到12-15分钟，满足日常休闲飞行、短距航拍的续航需求。机臂采用碳纤维方管材质，管壁厚度1.5mm，既保证机臂的抗弯强度，在做急转、升降等机动动作时不会出现机臂震颤影响飞行稳定性，也能尽可能降低非必要的结构重量。起落部分没有采用额外的高脚架设计，而是利用中心舱下壳的突出棱边作为支撑，起降时四个棱边同时接触地面，接触点做了圆弧过渡，不会刮蹭地面，也避免了额外起落架带来的风阻与重量增加，

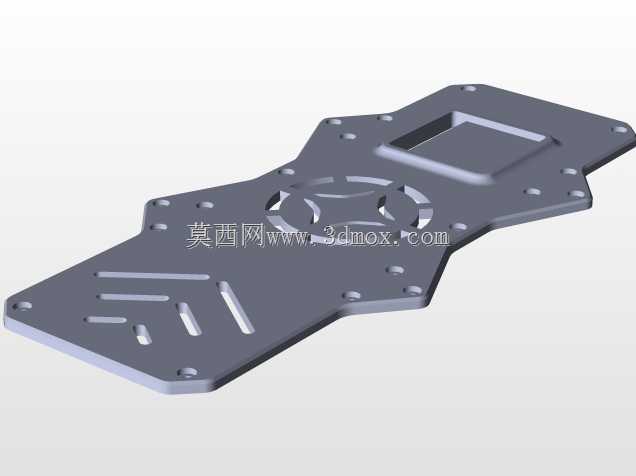

　　同时下壳棱边的高度预留了15mm的离地间隙，搭载小型运动相机时，镜头不会被地面遮挡，也能在草地、不平整的水泥地面完成稳定起降。电路走线方面，中心舱内部预留了专门的走线槽，电调的信号线、电源线可顺着机臂内部的空腔走到中心舱，所有线材不会外露在机臂外侧，既降低飞行时的线材风阻，也能避免飞行中线材被桨叶打到、被障碍物勾挂引发的飞行故障。中心舱的上层盖板采用快拆卡扣设计，无需工具即可打开更换电池、调试飞控参数，卡扣的锁紧力经过调校，正常飞行时不会因为震动松脱，炸机时也能在冲击力达到阈值时脱开，卸掉部分碰撞力保护内部元件。从实际使用的适配性来看，这款结构可兼容5寸、6寸的两叶螺旋桨，搭配20A-30A的小型电调，既可以搭载轻量化的运动相机完成第一视角航拍，也可以拆除相机做纯休闲的特技飞行，机臂的振动传递路径上做了减震胶圈的安装位，飞控安装时可搭配四个硅胶减震球，过滤电机转动带来的高频震动，保证飞行姿态数据的采集精度，也能让航拍画面不会出现高频果冻效应。在结构强度校核阶段，针对机臂的抗弯强度做了模拟验证，在单个机臂末端施加5N的垂直向下冲击力时，机臂最大形变量不超过2mm，不会出现桨叶打机架的问题，中心舱的跌落模拟从1.5米高度自由落体到水泥地面时，上下壳的最大应力低于材料的屈服强度，不会出现壳体碎裂的问题，完全满足日常休闲飞行的耐摔需求。
