锥齿轮同轴传动组件结构设计

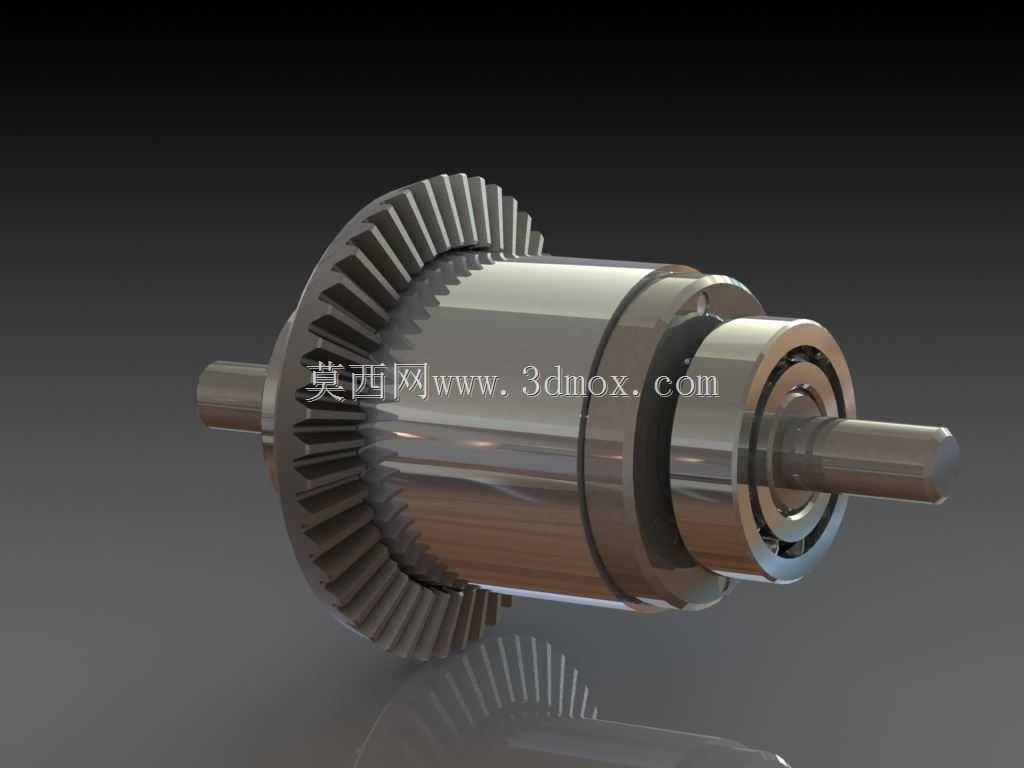

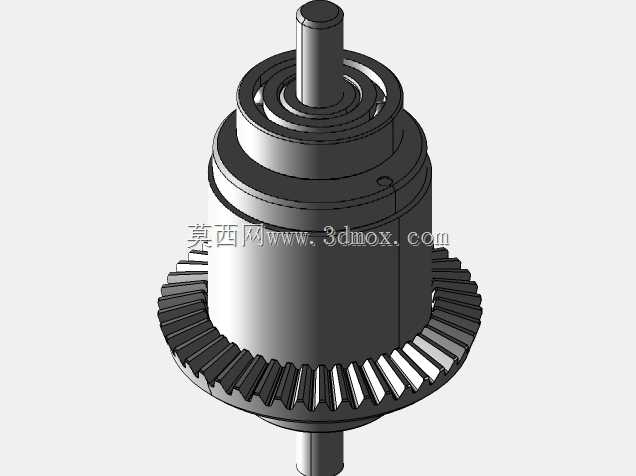

　　这套锥齿轮同轴传动组件，核心适配中小功率的交错轴动力传递场景，常见于小型输送设备的转角动力输出端、台式加工设备的进给传动单元、轻工包装线的转向动力接驳位置，用来完成两相交轴间的旋转运动与扭矩传递，相比直齿圆柱齿轮传动，能在不额外增加传动换向箱体的前提下，实现90度方向的动力转向，大幅压缩传动单元的整体安装空间。从结构设计逻辑来看，组件采用单输入单输出的同轴布局思路，输入端轴段与锥齿轮采用过盈配合加平键周向固定的方式，避免大扭矩传递过程中齿轮与轴出现相对滑移，锥齿轮的齿形采用等顶隙收缩齿设计，啮合过程中齿顶与配对齿根间预留均匀间隙，既可以存储润滑脂降低齿面磨损，也能避免轮齿受热膨胀后出现卡滞咬死的问题。

　　输出端轴段通过两套深沟球轴承支撑在安装基座内，轴承内圈与轴采用过渡配合，外圈与基座安装孔采用间隙配合，方便后期维护时的拆装更换，轴承外侧设置有轴用挡圈与孔用挡圈，分别限制轴系的轴向窜动与轴承外圈的轴向位移，保证传动过程中锥齿轮的啮合位置始终处于设计齿宽范围内，不会因为轴向窜动导致齿面接触面积减小、局部应力集中加剧的问题。从安装边界来看，整套组件的轴向总长度控制在适配小型设备安装腔体的尺寸范围内，输入端轴伸长度预留了联轴器安装的键槽位置，输出端轴伸可直接连接负载轮或者同步带轮，锥齿轮的最大外径处与安装腔体内壁预留有足够的径向间隙，不会出现旋转过程中剐蹭腔壁的问题。设计过程中特意将锥齿轮的轮毂部分做了加厚处理，提升轮齿根部的结构强度，

　　避免频繁正反转工况下轮毂与轮齿连接位置出现应力断裂，轴的各段轴肩位置都做了圆角过渡处理，降低轴系变径位置的应力集中系数，提升轴的抗疲劳寿命。实际应用中，这套传动组件的传动比设置适配常规的减速增扭需求，输入转速在每分钟千转级别的工况下，传动过程平稳，锥齿轮啮合的噪音控制在工业设备允许的范围内，齿面采用常规的调质处理就能满足普通工况的耐磨需求，如果应用在频繁启停、冲击负载较大的场景，可将齿面更换为高频淬火处理的工艺，提升齿面硬度与接触疲劳强度。组件的润滑方式采用脂润滑，无需额外设置复杂的油路密封结构，仅在轴承外侧加装简单的毡圈密封就能防止润滑脂泄漏，同时阻挡外界的粉尘、碎屑进入传动啮合区域，适配多粉尘的车间作业环境。在三维建模过程中，

　　轮齿部分的齿形参数严格按照锥齿轮的啮合原理生成，保证齿面的啮合接触迹线处于设计位置，轴的各段尺寸、键槽位置、挡圈槽尺寸都符合对应的机械设计标准，建模时预留了标准件的装配间隙，方便后续导入装配体时直接完成标准件的调用装配，不需要二次修改尺寸。整套结构没有冗余的设计部件，所有零件都服务于动力传递与支撑定位的核心功能，零件的加工工艺性良好，轴类零件可通过普通车床完成外圆加工，键槽、挡圈槽可通过铣床、拉床完成加工，锥齿轮可通过滚齿机完成齿形加工，不需要特殊的定制加工设备，加工成本可控，适合批量配套到小型工业设备的传动单元中。
