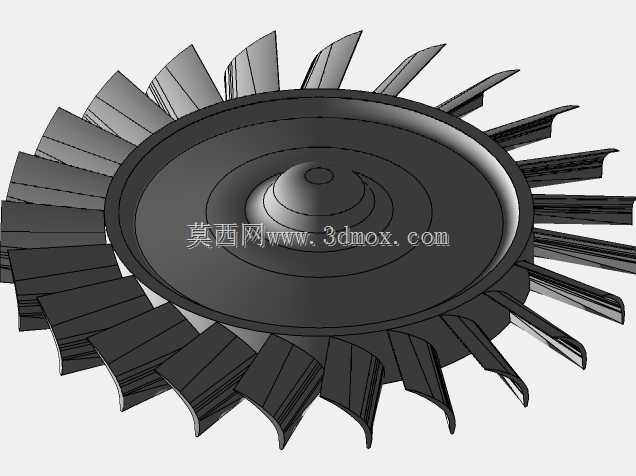

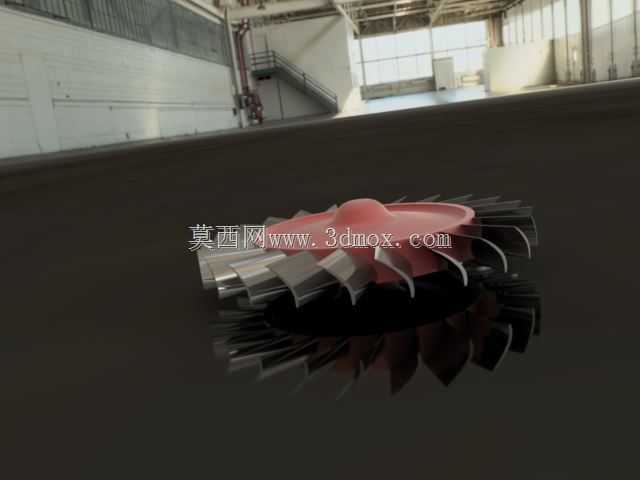

KJ66微型涡轮机铬镍铁合金转子结构

　　在小型航模动力、微型分布式供能、便携辅助动力单元这类对动力单元体积重量有严苛限制的场景里，微型涡轮转子是直接决定整机输出效率与运行稳定性的核心转动部件，KJ66规格的微型涡轮转子，是这类小尺寸径流式涡轮设备里应用非常广泛的成熟结构。这类转子的实际工作场景，往往要面对每分钟十几万转的超高转速，以及涡轮端近千摄氏度的高温燃气冲刷，因此在设计阶段就需要同时平衡气动效率、结构强度、转动惯量、装配同轴度这几个互相制约的核心指标。从结构功能上看，该转子承担着将高温高压燃气的内能与动能转化为旋转轴机械能的作用，前端的轮盘部分直接承接燃烧室喷出的高速燃气，通过沿周向均匀分布的曲面叶片，将燃气的轴向与切向冲量转化为轴的扭矩输出，

　　后端的轴颈结构则要和轴承组件、压气机叶轮完成同轴装配，保证整套转动组件的动平衡精度。设计这类微型涡轮转子时，首先要匹配KJ66涡轮机的通流截面参数，叶片的叶型采用三元流曲面设计，每个叶片的进口角、出口角都经过流场仿真迭代，既要保证燃气在叶道内的流动顺滑，避免出现气流分离导致的效率损失，还要控制叶片的厚度分布，在保证高温强度的前提下尽可能降低叶片自身的离心载荷。轮盘部分采用等强度设计思路，从中心轴孔位置到轮缘位置的厚度呈渐变过渡，中心区域厚度更大，用来承载高速旋转下叶片带来的离心拉应力，轮缘位置则在保证叶片安装强度的前提下做减薄处理，尽可能降低整个转子的转动惯量，让涡轮的加速响应速度更快，适配小型动力单元的动态工况需求。材质选择上，

　　这类转子通常采用铬镍铁合金或者不锈钢加工，铬镍铁合金材质的转子可以耐受更高的工作温度，适合长时间高负荷运行的工况，不锈钢材质的转子则加工成本更低，适合低负荷、短时间运行的试验类或者航模类场景。从安装边界来看，该转子的中心轴孔需要和涡轮轴采用过盈配合或者键连接，装配时要保证转子端面和轴的垂直度控制在微米级，避免高速旋转时出现偏摆导致的振动超标；转子的轮缘外径需要和涡轮壳体的内壁保持均匀的径向间隙，间隙过大会导致燃气泄漏降低效率，间隙过小则会在热态运行时因为转子和壳体的热膨胀量差异出现碰磨故障。叶片的数量和分布角度经过动平衡优化，在加工完成后还需要对整个转子做整体动平衡校正，将剩余不平衡量控制在允许范围内，

　　避免高速运行时出现振动超限损坏轴承或者壳体的情况。在实际应用中，这类微型涡轮转子除了用在航模涡轮发动机上，还可以适配小型便携发电设备、微型燃气轮机试验台、教学演示用涡轮装置等场景，不同场景下对转子的动平衡精度、表面粗糙度、材质耐高温性能的要求会有细微差异，但核心的气动结构和装配接口都保持了较好的通用性。设计建模过程中，需要重点关注叶片和轮盘连接位置的圆角过渡，这个位置是应力集中的高发区域，如果圆角设计过小，在高速旋转和高温交变载荷的作用下，很容易出现疲劳裂纹，导致转子失效；同时还要考虑转子在高温工作下的热膨胀量，提前预留好和相邻部件的配合间隙，保证冷态装配和热态运行时的配合状态都在设计允许范围内。整个转子的外形结构没有冗余的设计特征，所有曲面和结构特征都服务于气动效率和结构强度的平衡，没有多余的装饰性结构，完全是面向功能需求的工程化设计。
