CSWA认证考试练习铰接支座零件

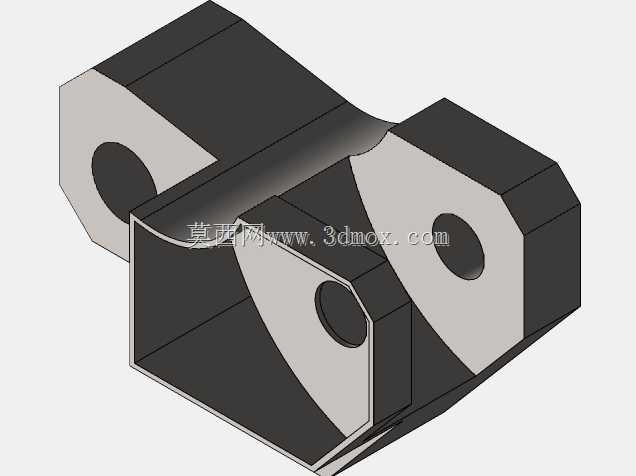

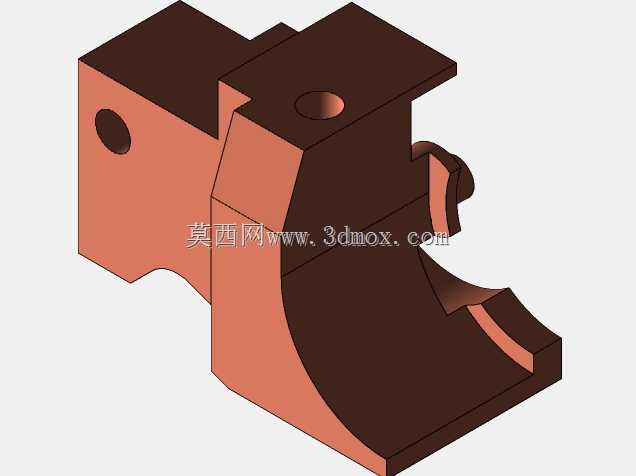

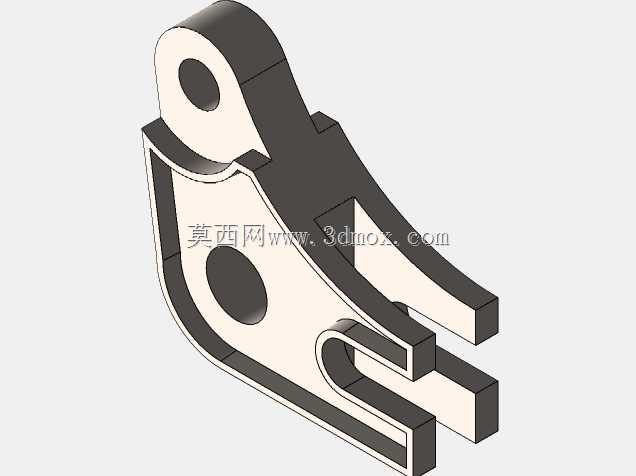

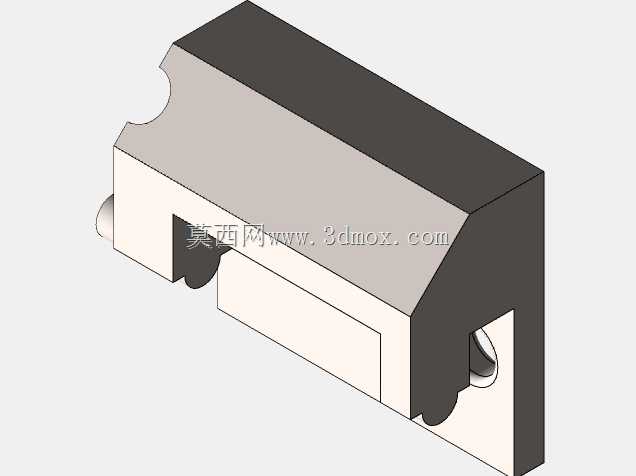

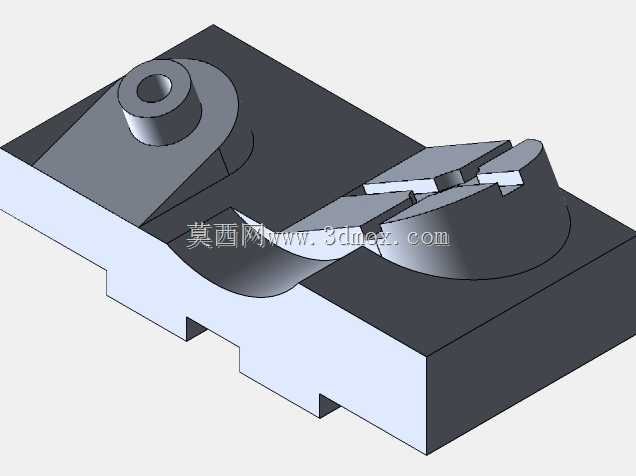

　　这类带多安装耳的铰接支座类零件，常见于中小型工装夹具的铰接点位、自动化输送线的摆臂连接端、小型检测设备的角度调节机构中，核心作用是通过三个带孔的安装耳片，实现两个正交方向的铰接定位与载荷传递，同时依靠中间的空腔结构实现整体减重，避免不必要的材料冗余。从结构设计逻辑来看，零件主体采用半开放的盒型截面，在保证整体抗弯抗扭刚度的前提下，大幅削减了非受力区域的实体材料，三个耳片分别分布在两个垂直的安装面上，每个耳片上的通孔均为同轴度要求较高的铰接安装孔，孔位周边做了局部加厚处理，避免铰接销轴受力时出现耳片开裂、孔位变形的问题。耳片与主体盒型结构的衔接位置做了平滑的圆弧过渡，没有尖锐的应力集中棱角，

　　这也是机械结构设计中处理载荷传递路径的常规思路，让铰接位置的受力能够顺着圆弧面均匀分散到主体结构上，避免局部应力峰值超过材料许用应力。实际应用中，这类支座的安装边界需要匹配对应铰接件的安装间距，三个耳片的孔位中心距需要严格控制公差，否则装配时会出现销轴卡滞、铰接转动不畅的问题，其中两个同向耳片的同轴度、与第三个耳片的垂直度是加工和建模时需要重点管控的形位公差，直接影响后续铰接机构的转动灵活性与使用寿命。零件的外轮廓没有多余的装饰性结构，所有的几何特征都是服务于功能需求：盒型主体的侧壁厚度保持均匀，符合常规机加工或者粉末冶金成型的工艺要求，避免出现壁厚突变导致的加工变形或者成型缺陷；耳片的外轮廓做了切角处理，

　　既减少了安装时与周边零件的干涉风险，也去除了不必要的边角材料，同时避免锐边划伤装配人员。在建模练习过程中，这类零件能够很好地训练草图绘制、特征拉伸、切除、圆角处理的基础操作，也能帮助学习者理解工程实际中结构受力与几何特征的对应关系，比如为什么孔位周边要加厚、为什么衔接位置要做圆角、为什么主体要采用空腔结构，这些设计点都不是随意绘制的，而是对应实际装配、受力、加工的多重需求。实际选型使用时，这类支座的承载能力主要取决于耳片厚度、孔位直径以及主体截面的刚度，需要根据铰接点位的实际径向载荷、摆动频率来匹配对应的尺寸参数，如果载荷偏大可以适当增加耳片厚度或者更换强度更高的材料，载荷偏小的场景下还可以进一步优化空腔尺寸，实现更轻量化的设计。

　　安装时，销轴穿过耳片孔位后需要加装轴用挡圈或者锁紧螺母，避免销轴在摆动过程中脱出，铰接面之间可以根据使用场景添加润滑垫片，减少长期摆动带来的磨损，延长零件的更换周期。这类零件虽然结构不算复杂，但是涵盖了机械结构设计中最基础的载荷传递、工艺适配、安装干涉规避等核心设计思路，是非常典型的基础机械练习零件，也能直接作为小型铰接机构的现成支座零件直接适配使用，不需要做过多的结构修改就能满足多数轻载铰接点位的使用需求。
