标准件搭建的间歇旋转槽轮传动结构

　　这套间歇旋转传动结构，是基于槽轮传动原理搭建的简易间歇回转机构，全部采用市面可直接采购的标准件组合装配，无需定制特殊加工零件，能大幅缩短小型间歇送料、工位转台类设备的开发周期，降低非标设计的加工成本与装配调试难度。

　　从实际应用场景来看，这类结构常被用在小型自动化设备的多工位转位环节，比如小零件的多工序组装工位转台、小型包装设备的间歇送料转盘、检测设备的工件步进转位机构，不需要大扭矩输出、工位分度精度要求在中等水平的场合，这套结构完全可以满足使用需求，相比凸轮分割器成本能压缩六成以上，相比棘轮棘爪机构传动平稳性更好，启停冲击更小，不会出现棘轮传动常见的反向间隙大、噪音高的问题。

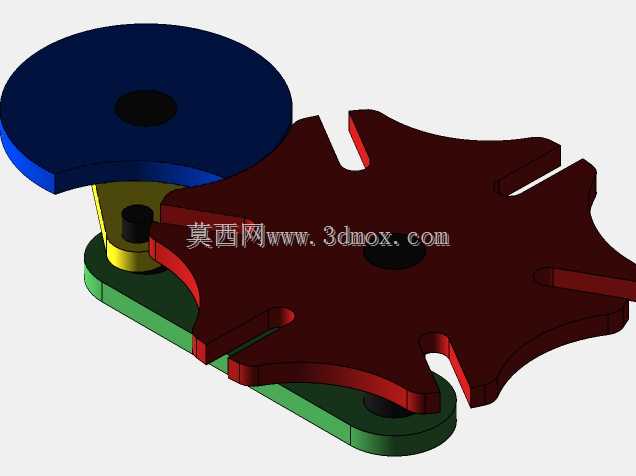

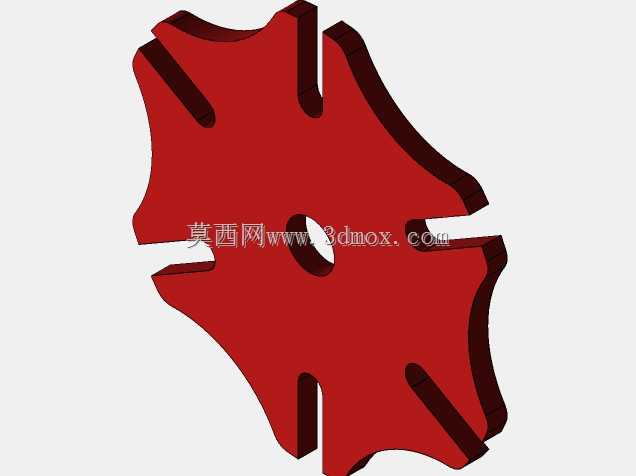

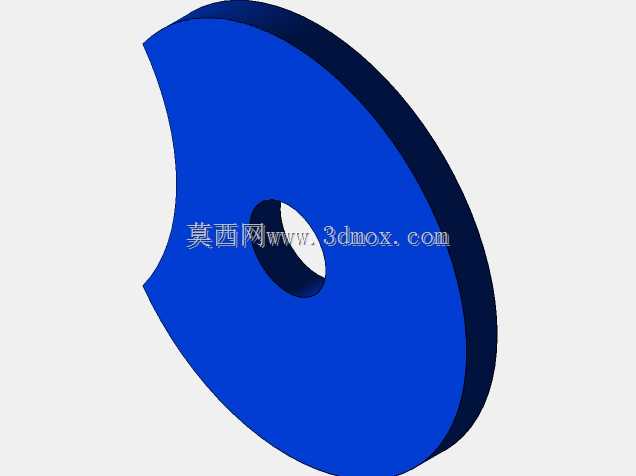

　　结构的功能逻辑非常清晰，上部的蓝色主动拨盘做连续匀速回转，拨盘上的圆柱销在转动过程中嵌入红色槽轮的径向槽内，带动槽轮完成对应角度的回转，当圆柱销脱离径向槽后，槽轮上的内凹锁止弧会和拨盘上的外凸锁止弧贴合，此时槽轮被锁止无法转动，直到拨盘上的圆柱销再次进入下一个径向槽，重复带动槽轮转位，以此实现“转位-锁止-转位”的间歇运动循环，这套结构的槽轮开有六个径向槽，对应每次转位完成60度的工位切换，可适配六工位的步进作业需求。

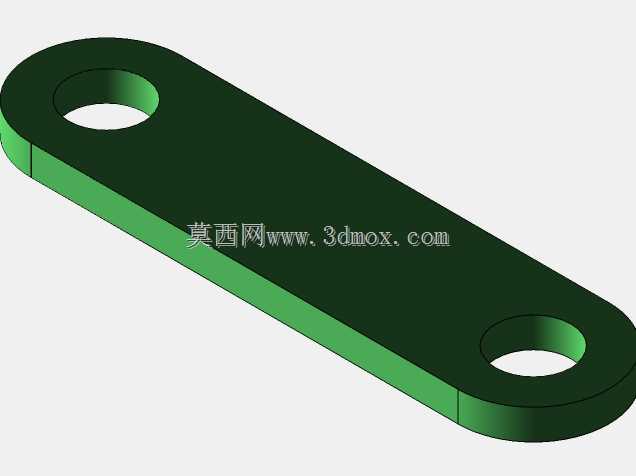

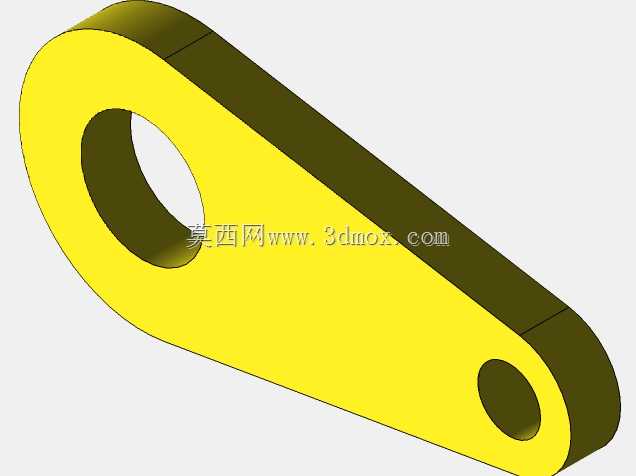

　　设计思路上完全遵循标准件复用的原则，没有设计任何非标定制的异形零件：拨盘与槽轮的主体采用常见的酚醛层压板或尼龙板裁切加工，这类材料自带润滑性，传动过程中不需要额外添加润滑脂，运行噪音低，不会出现金属件啮合的异响；支撑转轴采用标准的光轴配合紧定螺钉固定，轴承选用常用的微型深沟球轴承，底座采用标准的绿色玻纤安装板，所有紧固件都是公制标准内六角螺丝，装配时只需要按照定位孔位依次锁紧即可，不需要做配磨、配钻等二次加工，普通装配工人对照装配示意图就能完成整机组装，对装配人员的技能要求很低。

　　从安装边界与尺寸适配来看，整套结构的整体安装 footprint 控制在120mm×80mm范围内，整体高度不超过70mm，安装板上预留的四个安装孔位采用标准的孔距设计，可以直接固定在常用的2020或3030铝型材工作台上，不需要额外加工转接板；主动轴的输入轴端预留了标准的联轴器安装位，可以直接适配42系列步进电机或者20W微型减速电机，不需要额外定制连接轴；槽轮的上部输出端面预留了四个M3的螺纹安装孔，可以直接固定小型工件载具、吸盘安装架或者检测探头支架，输出端的承载能力在5kg以内，完全满足小型轻型工件的转位承载需求。

　　在实际调试过程中需要注意，锁止弧的配合间隙要控制在0.1mm到0.2mm之间，间隙过大会导致锁止状态下槽轮出现窜动，影响工位定位精度，间隙过小则会出现锁止弧卡滞，导致电机负载过大烧坏；拨盘上圆柱销的伸出长度要刚好贯穿槽轮的径向槽深度，不能过长触碰到底座安装板，也不能过短导致传动过程中脱销，出现转位不到位的问题；因为采用的是非金属材质的槽轮与拨盘，长期运行后如果出现磨损，只需要更换对应的裁切板材零件即可，维护成本极低，备件采购也非常方便，不需要联系原厂家定制配件，本地的五金加工店就能完成零件的裁切加工。

　　相比复杂的凸轮间歇分割器，这套结构的优势除了成本低之外，还有很强的改造灵活性，如果需要调整工位数量，只需要更换对应槽数的槽轮和匹配的拨盘即可，不需要更换整套传动组件，比如要改成四工位就更换四槽的槽轮，调整拨盘上圆柱销的位置就能适配，非常适合小批量定制的自动化设备开发场景，能快速响应客户的工位调整需求，不需要重新设计整套传动结构，大幅缩短设计改型的周期。在传动平稳性方面，因为槽轮的传动加速度曲线是余弦特性，启动和停止阶段的冲击比棘轮机构小很多，搭配低速减速电机驱动时，运行过程几乎没有明显的振动，工位重复定位精度可以控制在0.2度以内，能满足大部分小型自动化设备的装配、检测、送料环节的精度要求，不需要额外加装定位锁止机构就能完成工位的精准停靠。
