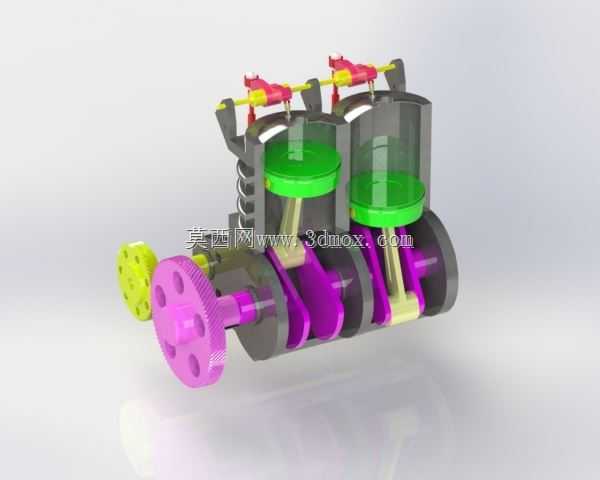

简易双缸内燃动力总成结构展示

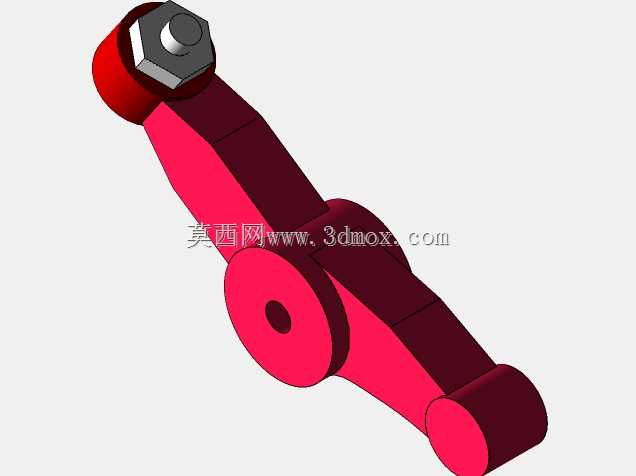

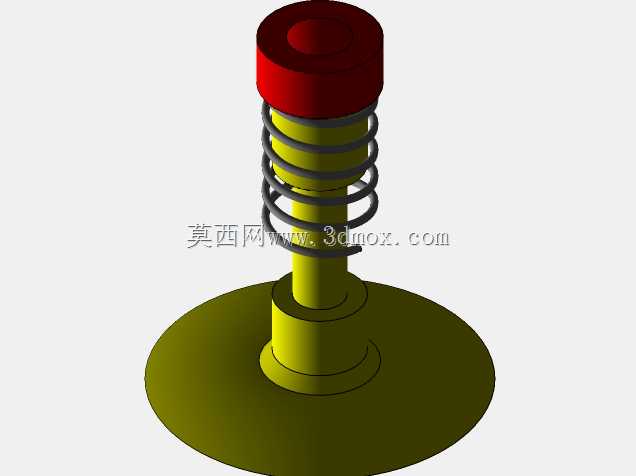

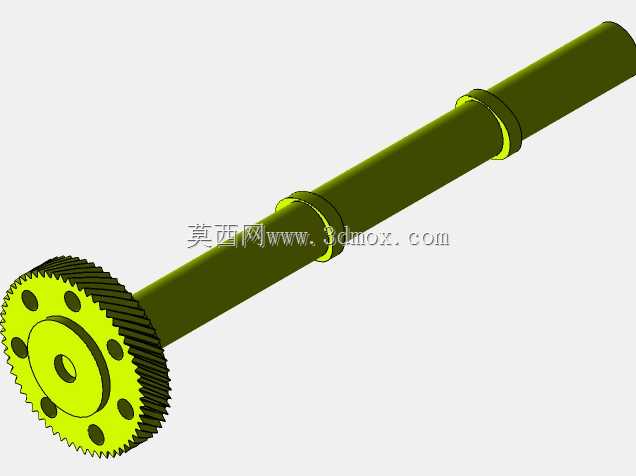

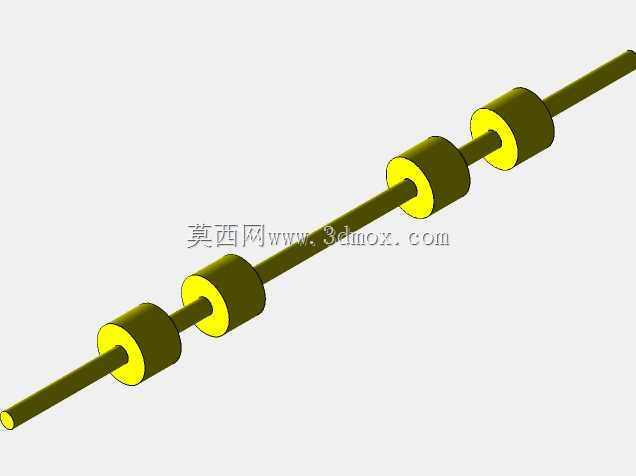

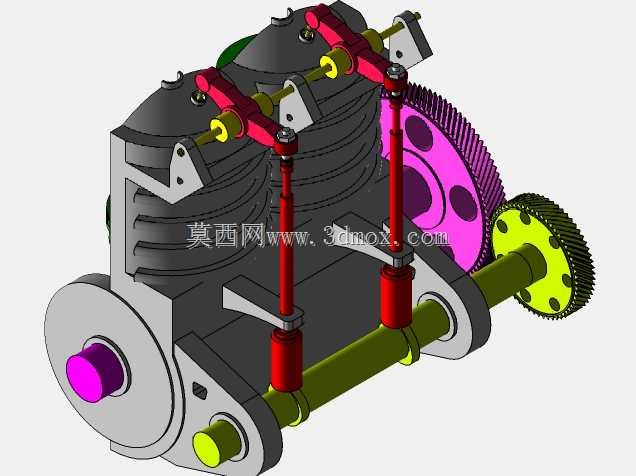

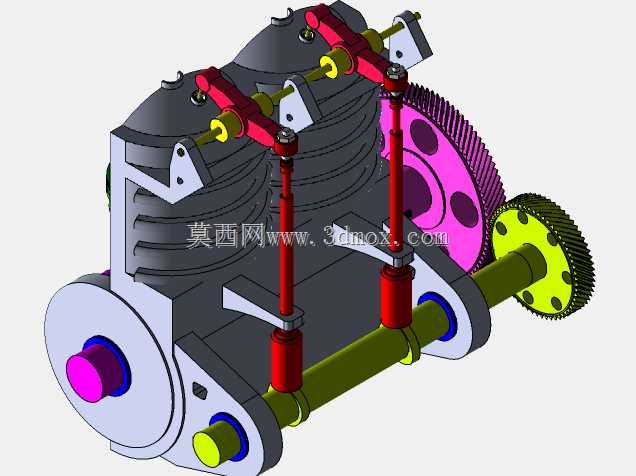

　　这套双缸动力结构常作为小型通用动力单元，适配于小型发电机组、园林作业机具、微型代步设备以及教学演示场景，在对动力输出平顺性有基础要求、安装空间受限的小型设备场景中，这类直列双缸布局的结构相比单缸结构，能有效降低动力输出的脉冲波动，减少整机运行时的振动传递，提升配套设备的运行稳定性。从实际功能实现来看，这套结构完整覆盖了内燃机核心的运动转换逻辑，两个活塞在气缸内做往复直线运动，通过连杆将作用力传递到曲轴结构，将直线往复运动转换为曲轴的旋转运动，曲轴端部的带轮结构可直接对接动力输出端，将扭矩传递给配套的作业负载，顶部的气门驱动结构预留了配气机构的安装位置，可对应实现进排气过程的正时驱动，满足内燃循环的基本配气需求。

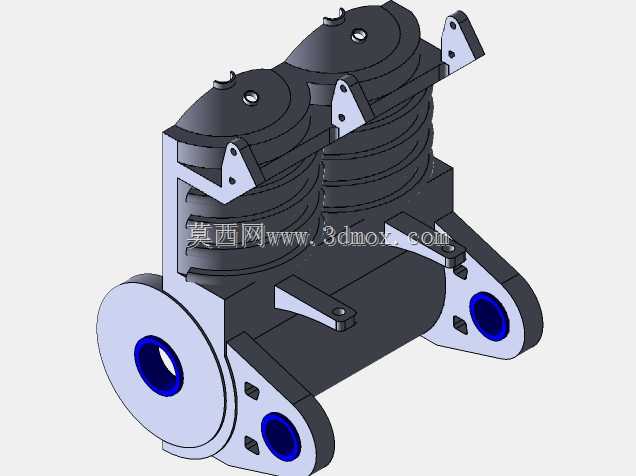

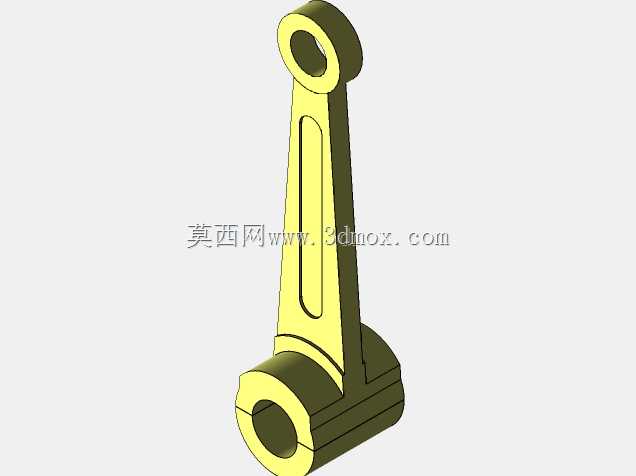

　　设计过程中优先保证了核心运动副的配合合理性，活塞与气缸壁之间预留了合理的配合间隙，既保证运动过程中无卡滞，也能满足活塞环的密封安装需求；连杆与活塞销、连杆与曲轴曲柄销的连接位置均设置了对应的轴瓦安装位，可通过选配轴瓦尺寸调整配合间隙，保证运动副的润滑与耐磨性能；曲轴的支撑位采用了双主轴承布局，两个气缸的曲柄夹角按照做功间隔均匀的原则设置，能让两个气缸的做功行程错开，避免动力输出出现明显的动力中断区间，提升输出扭矩的均匀性。从安装边界来看，这套结构的整体外形采用紧凑化布局，曲轴轴线方向的总长度控制在适配小型设备安装舱的尺寸范围内，气缸体顶部的配气机构突出高度较低，不会额外增加整机的竖向安装尺寸，曲轴输出端的带轮采用标准连接尺寸，

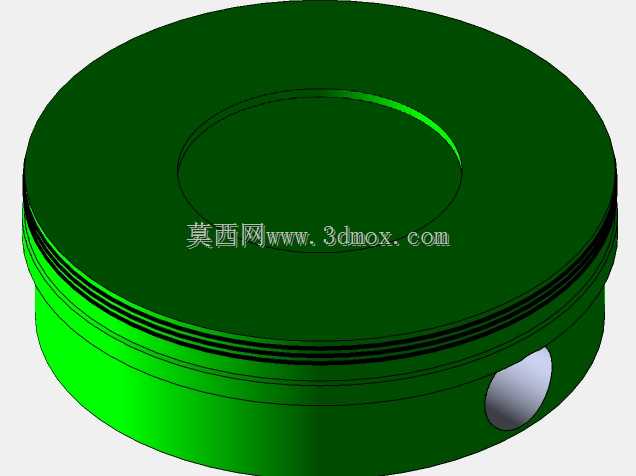

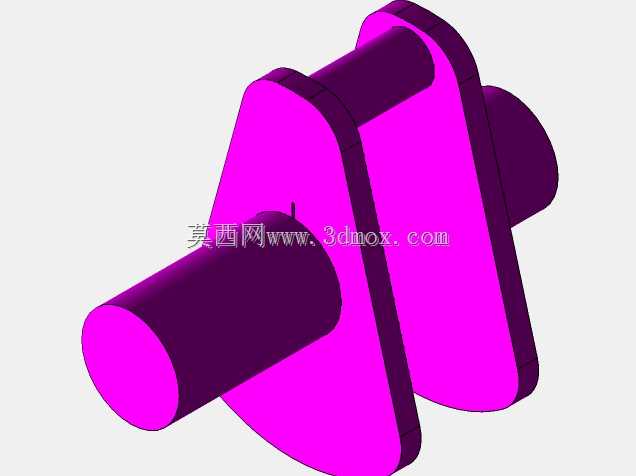

　　可直接匹配通用规格的传动带或联轴器，无需额外做连接转接；气缸体侧面预留了油道、水道的布置空间，可对应延伸出润滑与冷却系统的安装接口，满足实际运行时的散热与润滑需求。在结构细节处理上，活塞顶部采用了适配燃烧室形状的平顶设计，加工工艺性更好，适合小批量生产或教学演示场景的加工制作；曲轴的平衡块与曲柄采用一体化结构设计，可在加工时直接做动平衡校正，降低高速运转时的不平衡振动；气缸外壁设置了加强筋结构，在保证缸体刚度的前提下降低整体重量，减少不必要的材料消耗。这套结构没有冗余的复杂附件，所有配合关系都做了简化处理，既可以作为内燃机结构原理的教学演示载体，帮助初学者理解曲柄连杆机构、配气机构的运动逻辑与配合关系，

　　也可以作为小型动力设备开发的基础结构原型，在此基础上拓展冷却、润滑、供油、点火系统的相关结构，快速完成小型内燃动力单元的方案设计与验证，在做运动仿真验证时，这套结构的所有运动副约束关系清晰，可直接添加运动驱动模拟活塞往复、曲轴旋转的完整运动过程，直观展示不同曲轴转角下各部件的位置状态，方便验证运动过程中是否存在干涉，检查活塞行程与气缸长度的匹配关系，确认气门开启过程中与活塞顶部的安全间隙，避免实际加工装配后出现运动卡滞或部件碰撞的问题。对于刚接触动力结构设计的从业者来说，这套简化的双缸结构能帮助快速建立内燃动力核心运动系统的整体认知，理解各部件之间的动力传递路径，掌握往复式动力结构的基本设计要点，避免在复杂整机结构中难以理清核心配合关系的问题。
