150cc排量三角转子式万克尔发动机核心构件

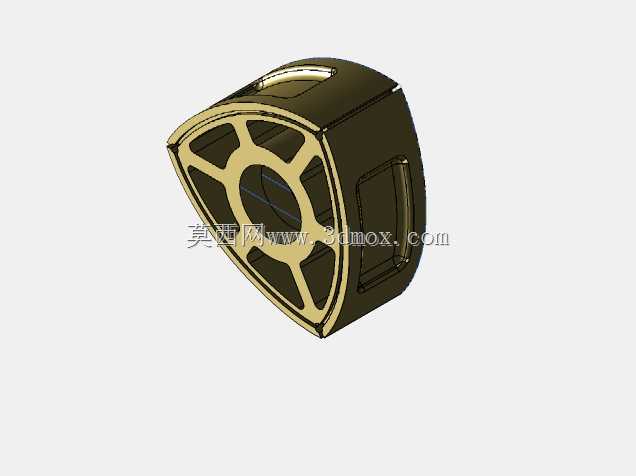

　　在小排量特种动力配套场景里，三角转子结构的万克尔发动机一直是轻量化动力单元的重要选型方向，不同于传统往复式活塞发动机依靠曲柄连杆把活塞直线运动转化为旋转输出的结构，这类旋转活塞式动力装置直接通过转子的偏心回转完成进气、压缩、做功、排气的完整工作循环，没有往复运动件带来的惯性冲击，整机振动水平远低于同排量往复机，在小型无人机、便携动力装备、竞速改装载具这类对自重、功率密度要求严苛的场景里适配性极强。本次呈现的是排量150cm³规格的万克尔发动机转子核心构件，作为整台发动机里唯一直接参与做功循环的运动件，这个三角轮廓的零件直接决定了整机的压缩比、密封性能与动力输出稳定性。从结构设计逻辑来看，转子的三个弧面严格按照外旋轮线轨迹拟合，

　　和缸体型面配合形成三个独立的可变容积工作腔，转子内部的镂空辐条结构并非单纯的减重设计，辐条的分布角度、截面厚度都经过受力校核，既要平衡转子高速回转时的偏心质量，减少偏心轴轴承的交变载荷，也要预留出密封件的安装槽位——转子三个顶角的径向密封片、端面的侧密封条都需要在转子本体上加工出精度极高的嵌装槽，槽位的形位公差直接影响工作腔的漏气率，是整个转子加工环节的精度控制重点。从安装边界来看，这个转子的中心花键孔需要和偏心轴的偏心轴颈精准配合，花键的配合精度决定了转子回转时的相位准确性，一旦配合间隙超差，不仅会导致三个工作腔的配气相位错位，还会在高速运转时产生额外的冲击载荷，加速密封件的磨损。转子端面的平面度要求控制在微米级，和缸体端盖配合时既要保证相对转动的顺畅性，又要把端面间隙控制在密封件可补偿的范围内，间隙过大会导致压缩压力不足，动力输出下降，间隙过小则会在热机状态下出现转子和端盖的剐蹭，引发零件烧结失效。不同于传统往复式活塞需要搭配活塞环、活塞销、连杆等多个附属零件，这个三角转子本身就集成了活塞、配气驱动的部分功能，零件数量的减少直接降低了整机的故障点，也让整机的轴向尺寸可以做得更紧凑，在横向安装空间受限的动力舱布局里优势明显。在实际工程应用中，这类150cc排量的转子发动机常被用作小型载人飞行器的辅助动力、轻型越野载具的主驱动力，或是便携发电机组的动力源，因为其运转时的扭矩输出特性更平顺，不需要搭配大质量的飞轮来稳定转速，

　　整机的功重比可以做到同排量往复式发动机的1.5倍以上。设计这类转子构件时，除了型线的拟合精度，还要充分考虑热变形的补偿，因为转子在持续做功过程中会承受高温燃气的持续冲刷，三个弧面的温度分布并不均匀，靠近做功冲程的区域温度远高于进气侧区域，所以在镂空结构的设计上，会在高温侧预留更大的热膨胀余量，避免热态下转子型面和缸体出现卡滞。转子表面的强化处理也是设计环节需要重点考量的内容，因为和密封片持续摩擦的弧面需要具备足够的硬度和耐磨性，同时还要兼顾轻量化的要求，多数场景下会采用铝合金基体搭配表面耐磨涂层的方案，在控制零件自重的同时满足摩擦副的寿命要求。从装配逻辑来看，转子装入缸体后，三个工作腔的容积变化完全由转子的偏心回转运动驱动，

　　不需要额外的配气机构，进气口和排气口直接开设在缸体端盖或者缸壁上，由转子自身的转动来控制气口的开闭，这也是这类发动机结构精简的核心原因。在做三维建模的过程中，转子的外旋轮线生成是整个建模的核心难点，需要准确输入偏心距、创成半径、等距半径等核心参数，才能保证生成的型线和缸体型面完全共轭，避免出现运动干涉或者密封间隙超差的问题；内部的辐条结构需要结合有限元受力分析结果反复调整截面尺寸，在保证结构强度满足最高爆发压力要求的前提下，尽可能去除多余材料，降低转子的转动惯量，提升发动机的响应速度。很多初次接触转子发动机设计的工程师容易忽略转子的动平衡调校，因为转子是做偏心回转运动，本身的质量分布如果不对称，高速运转时会产生极大的离心振动，所以在建模阶段就需要对转子的质量中心进行配平计算，必要时在转子的非工作区域设计专门的配重结构，保证动平衡精度满足高转速运转的要求。
