单缸往复式内燃机气缸活塞曲柄结构

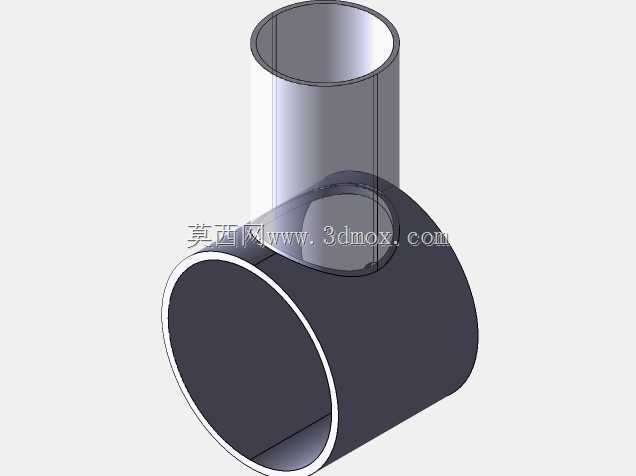

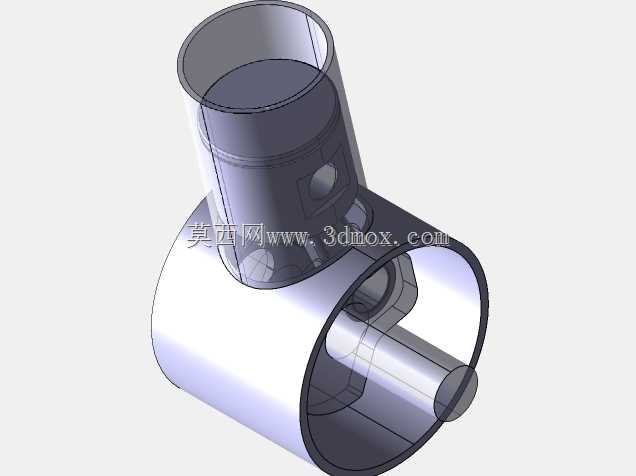

　　这套单缸动力结构的三维建模，核心还原了往复式内燃机最基础的做功单元构造，在小型通用动力、教学演示、入门级动力设备研发场景中应用极广，从园林机械的小型汽油机、便携发电机组动力头，到摩托车入门级动力总成、教学实训用发动机解剖教具，都以这类单缸结构作为核心原型。建模过程中优先还原了各部件的运动配合边界，气缸套与活塞的配合间隙按照常规小排量动力的冷态装配公差预留，活塞销孔与连杆小头的同轴度约束完全按照实际装配逻辑设置，转动曲轴时可以直观看到活塞在气缸内的往复直线运动、通过连杆转化为曲轴旋转运动的完整传动路径，没有出现运动干涉的问题。从结构功能来看，上部的圆筒结构为气缸套部分，是活塞往复运动的导向腔体，燃烧做功的冲程中，

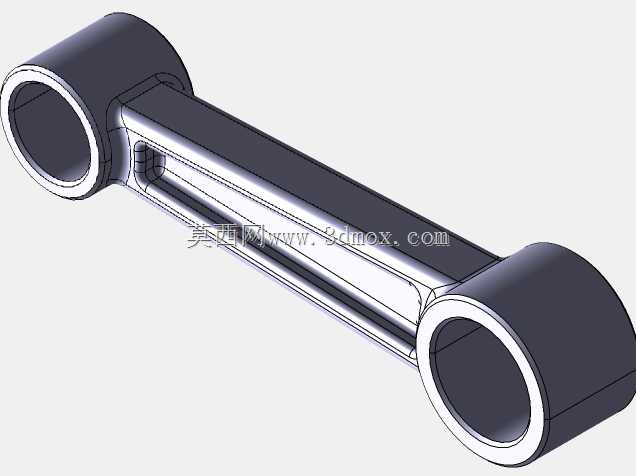

　　燃气膨胀推动活塞沿气缸内壁向下运动，这部分的内壁粗糙度、圆柱度公差在实际加工中是核心管控项，建模时特意保留了气缸壁的等厚结构，方便后续做热变形仿真时直接赋予壁厚参数。下部的腔体为曲轴箱容纳空间，曲轴的主轴颈支撑在曲轴箱两侧的轴承位上，连杆大头与曲轴的曲柄销配合，将活塞的直线动力传递为曲轴的旋转扭矩输出。设计思路上没有做冗余的外部附件结构，只保留了核心运动件的主体轮廓，目的是清晰展示单缸发动机最核心的运动转换逻辑，不管是用于教学演示拆解运动原理，还是作为小型动力设备研发的基础结构参考，都可以直接在这个模型基础上拓展添加配气机构、冷却系统、润滑系统的附属部件。安装边界方面，气缸上部预留了与气缸盖连接的法兰面位置，

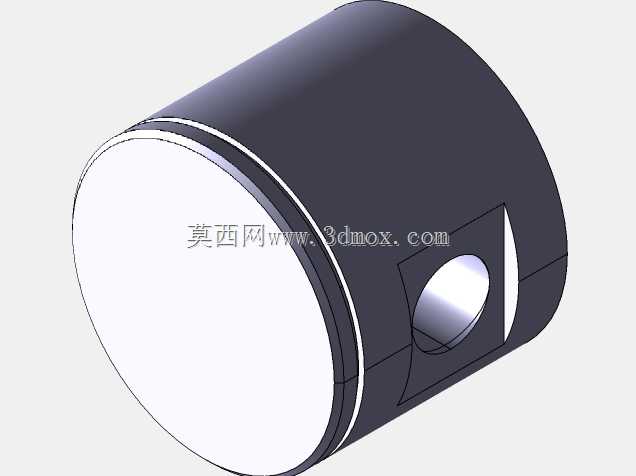

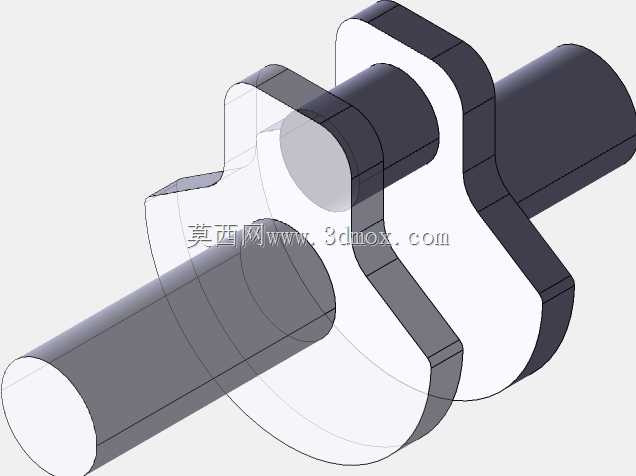

　　平面度可以直接对接缸垫的密封要求，曲轴两端的轴颈伸出长度按照通用小型动力的输出端连接尺寸设置，既可以直连飞轮结构，也可以对接离合器、皮带轮等动力输出部件，曲轴箱下部预留了油底壳的安装结合面，后续拓展润滑结构时不需要改动主体腔体的轮廓。实际工程应用中，这类单缸结构因为零部件数量少、结构简单、维护成本低，在小功率动力场景下的可靠性远高于多缸结构，建模时特意将活塞环槽、活塞销卡环槽这些细节结构做了简化但保留了位置标识，方便使用者根据自己的实际设计需求调整环的数量、销的直径参数，不需要重新绘制活塞的主体轮廓。曲柄部分的平衡重结构也做了等比例还原，实际运转时平衡重可以抵消活塞往复运动产生的一阶惯性力，降低整机振动，建模时平衡重的偏心距、

　　质心位置都按照常规小排量单缸机的平衡配比设置，做运动仿真时可以直接读取惯性力参数用于振动分析。气缸与曲轴箱的连接过渡部分做了加强筋结构的示意，实际生产中这部分是应力集中区域，加强筋的厚度、走向直接影响整机的结构强度，模型里的加强筋布局参考了通用152F汽油机的机身结构，能满足常规小功率工况下的强度要求，不会出现气缸变形导致的活塞卡滞问题。
