链条磨损状态监测触发指示装置

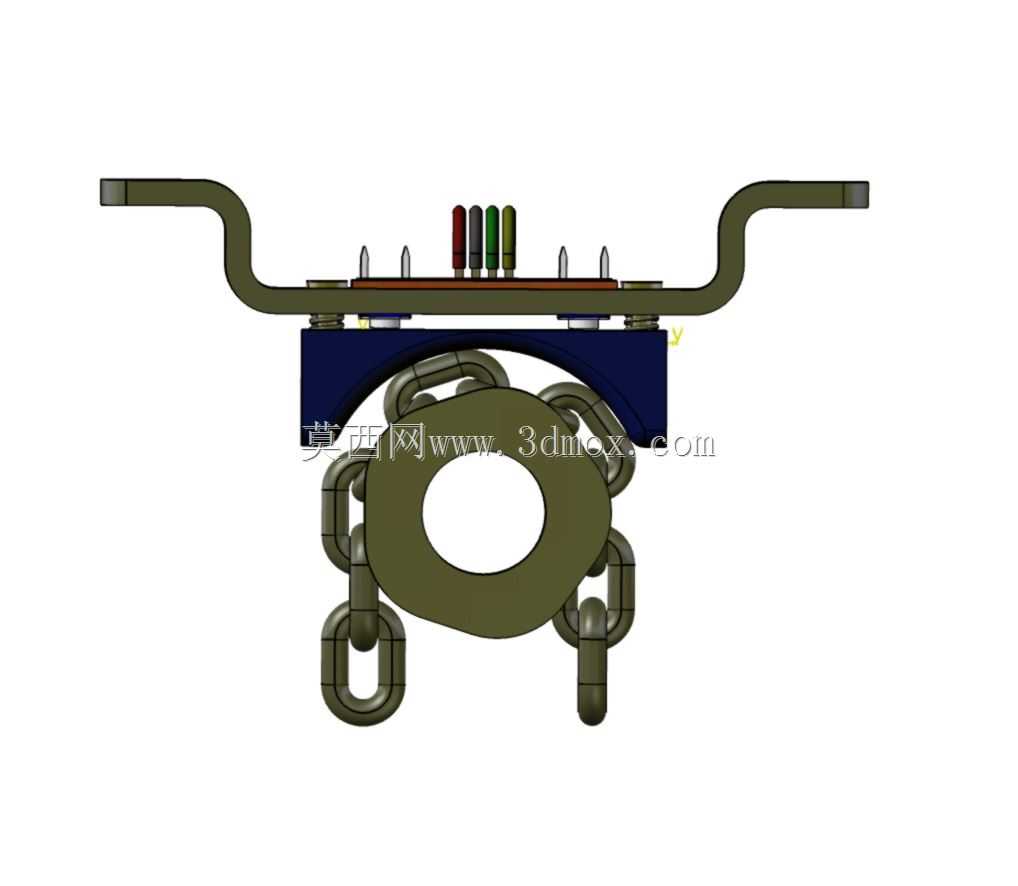

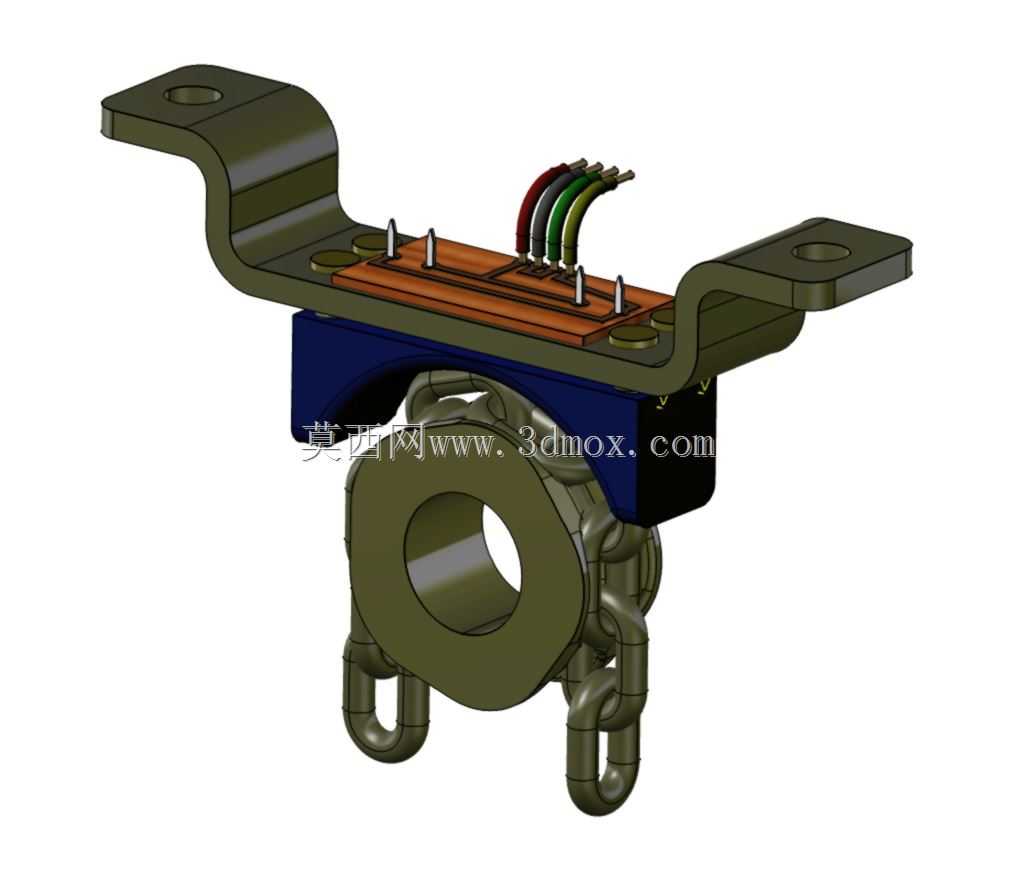

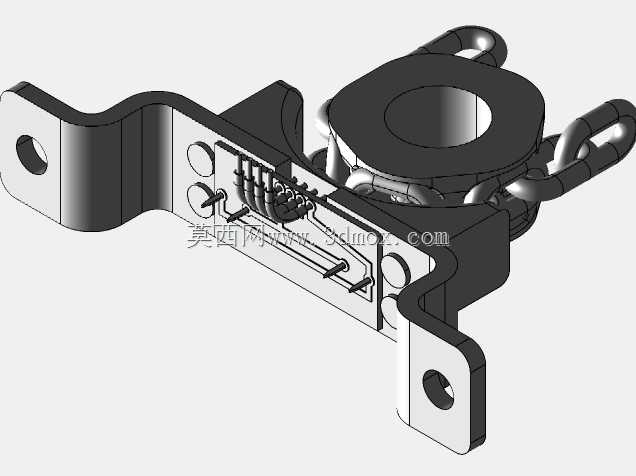

　　在各类采用滚子链作为动力传递介质的工业传动场景中，链条磨损伸长是引发设备跳齿、脱链甚至传动卡滞停机的核心诱因，这类故障在连续运行的输送线、农机传动组、机床进给链排上的发生占比长期居高不下，传统的人工定期拆检测量链条节距的方式，不仅需要停机占用生产工时，还容易因为检测周期设置不合理，错过磨损超限的早期预警窗口，这套磨损指示装置正是针对这一现场痛点设计的直装式检测组件。从结构逻辑来看，装置核心的检测触发件采用耐磨工程塑料制作的弧形手套结构，弧面半径严格匹配对应规格链条的允许外径区间，安装时需要将弧形检测面贴合在链条松边的外侧位置，通过顶部的折弯安装支架完成固定，支架上的两个长圆孔预留了足够的位置调整余量，

　　能够保证装置的中心与配套链轮的中心处于同一垂直平面，避免检测偏斜带来的误触发或者漏触发问题。当链条运行过程中出现正常磨损时，链节铰接处的销轴与套筒磨损会导致链条节距逐渐变大，链条整体外径会随之增加，当磨损量达到设定的阈值时，胀大的链条外径会推动塑料检测套克服内部弹簧的预紧力向支架方向移动，检测套尾部的触发凸台会压合固定在绝缘安装板上的微动开关触点，开关接通后可以外接蜂鸣器或者三色指示灯，直接在设备操作端给出明确的磨损超限信号，不需要运维人员凑近传动部位近距离观察，在高速运转或者带有安全护罩的传动结构上，这种电信号触发的提示方式实用性远高于机械式的刻度标识。整套装置的结构做了最大化的通用化设计，

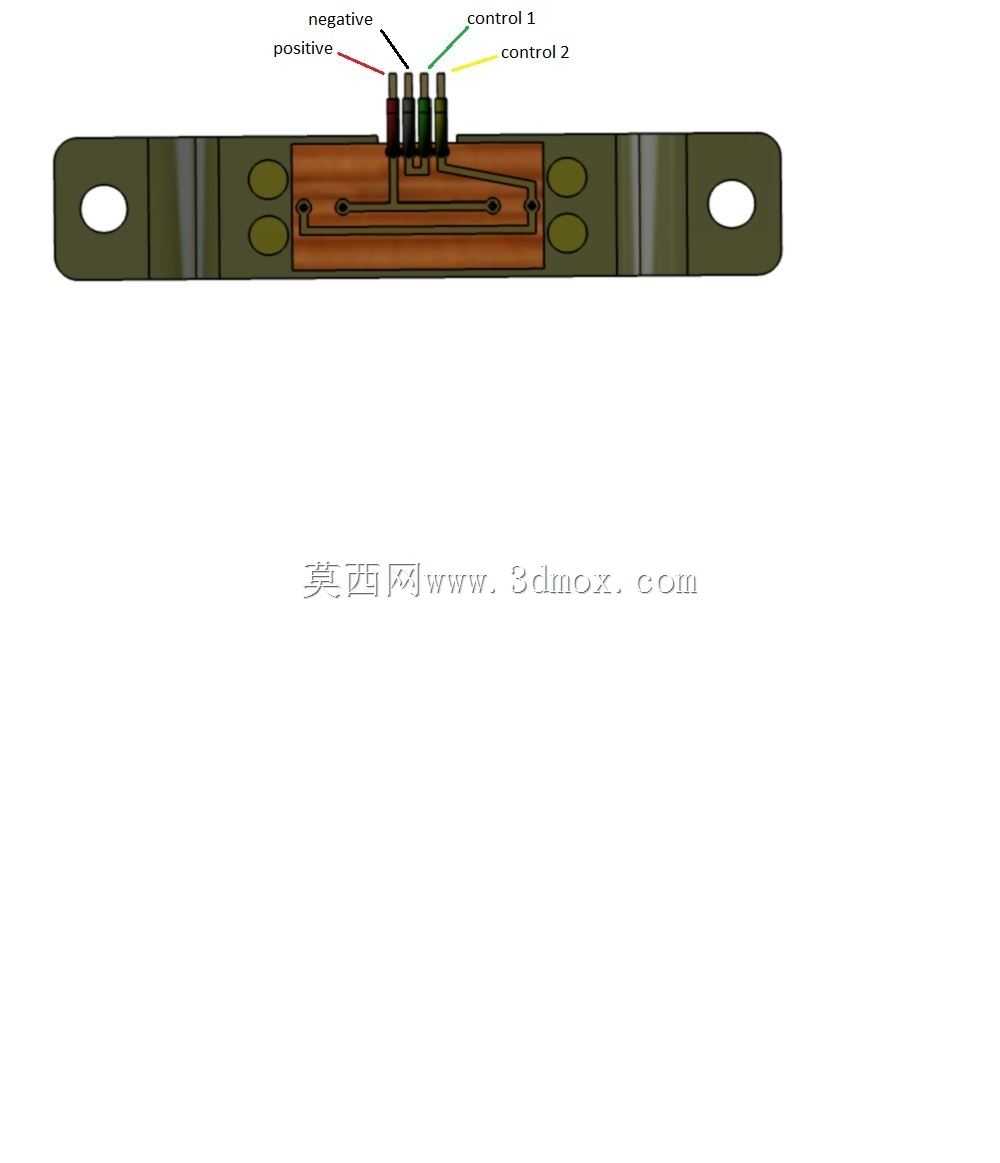

　　除了与链条直接接触的塑料检测套需要根据对应链条的型号匹配弧面半径外，内部的复位弹簧、触发微动开关、接线端子都采用行业通用的标准件，安装支架采用冷轧钢板冲压折弯后做发黑防锈处理，既可以适配铝型材框架的输送线安装，也能直接固定在焊接结构的设备机架上，接线端预留了四路接线柱，可以同时接入报警灯、蜂鸣器以及设备的联锁停机回路，当磨损超限时除了给出声光提示，还能直接触发设备停机，避免故障进一步扩大引发链条断裂、链轮打齿等更严重的设备损坏。在安装边界上，装置整体的安装高度不超过链轮齿顶圆上方30mm，支架的横向安装孔距可以根据不同的机架安装位置做调整，检测套的行程预留了2mm的磨损余量，能够覆盖从08B到16A常用工业链条的磨损允许阈值，

　　不需要针对单一链条规格重新设计整套结构，只需要更换对应内径的塑料检测套就能完成不同规格传动链的适配。实际现场使用中，这套装置可以替代传统的人工定期检测流程，将链条磨损的事后维修转变为状态预警式的预防性维护，尤其在多工位长距离输送线、露天作业的工程机械设备传动部位，不需要拆解护罩就能通过远端信号掌握链条磨损状态，大幅降低运维人员的巡检工作量，也能避免因为磨损超限未及时发现导致的突发停机损失。装置的触发压力经过匹配调校，弹簧预紧力设置为刚好抵消检测套自身重力，不会因为链条运行中的正常跳动出现误触发，只有当链条外径持续稳定超过阈值时才会压合开关给出信号，触发开关的触点容量满足直接驱动小型指示灯或者蜂鸣器的要求，不需要额外加装中间继电器，简化了现场接线的复杂度。
