便携旋转夹持式提拉工装结构设计

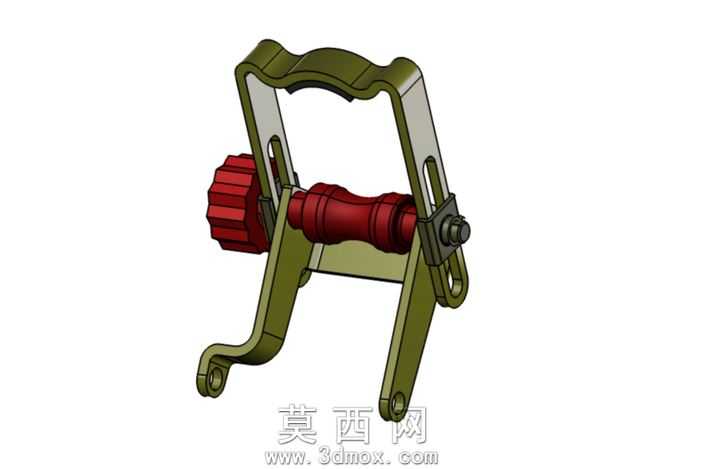

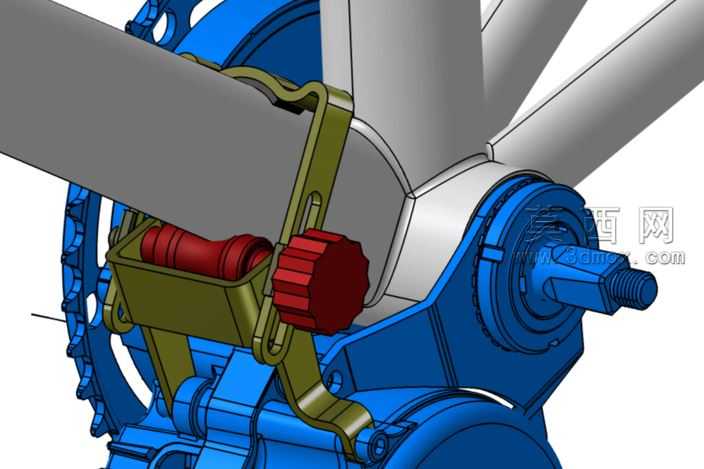

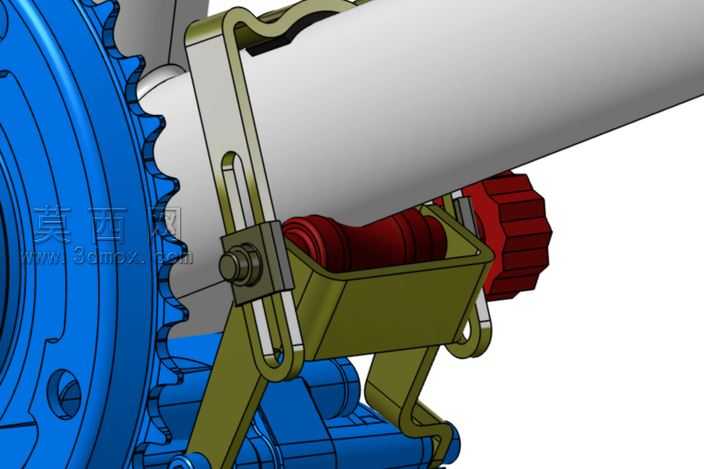

本作品为手动旋转夹持式提拉工装，采用三维建模软件完成全参数化结构设计，建模过程中对各零部件进行独立草绘、特征拉伸与装配约束，完整还原工装的实际装配关系与运动逻辑。渲染阶段采用哑光军绿色金属材质作为主体支架的表面质感，搭配红色防滑旋钮的磨砂塑料材质、中间辊轴的亮面金属质感，通过环境光遮蔽与漫反射参数调整，清晰呈现各部件的轮廓边界与材质差异，同时添加柔和的环境阴影提升模型的真实立体感。结构设计上，主体采用对称式双支臂框架结构，顶部设置符合人体工学的弧形提手，边缘做圆角过渡处理避免握持硌手；支臂下端设置带挂孔的固定脚，可适配不同安装场景的固定需求；中间搭载可转动的辊轴结构，一侧配置带防滑齿纹的蝶形旋钮，通过螺纹旋紧结构实现对辊轴的锁止固定，辊轴表面做内凹弧面设计，可适配圆柱类物件的承托夹持，支臂与辊轴的连接位置加装橡胶防磨垫块，避免刚性接触造成框架或被夹持物件的表面损伤。设计思路围绕简易安装、便携使用的核心需求展开，整体结构无需复杂辅助工具即可完成拆装，支臂框架可适配存在一定尺寸偏差的安装孔洞，通过旋钮旋紧即可将所有组件锁止为整体，拆装后反装占用空间极小，适合在狭小作业空间或临时作业场景中使用；建模过程中未额外定义各部件的材料厚度参数，预留了根据实际使用载荷调整壁厚的优化空间，所有外露接触面均做倒角与表面光洁度处理，兼顾使用安全性与加工成本控制，可作为小型物件临时提拉、转运的辅助工装使用，也可根据实际作业需求调整支臂间距与辊轴直径，适配不同规格的被夹持物件。
