便携可折叠骑行自行车支撑支架结构

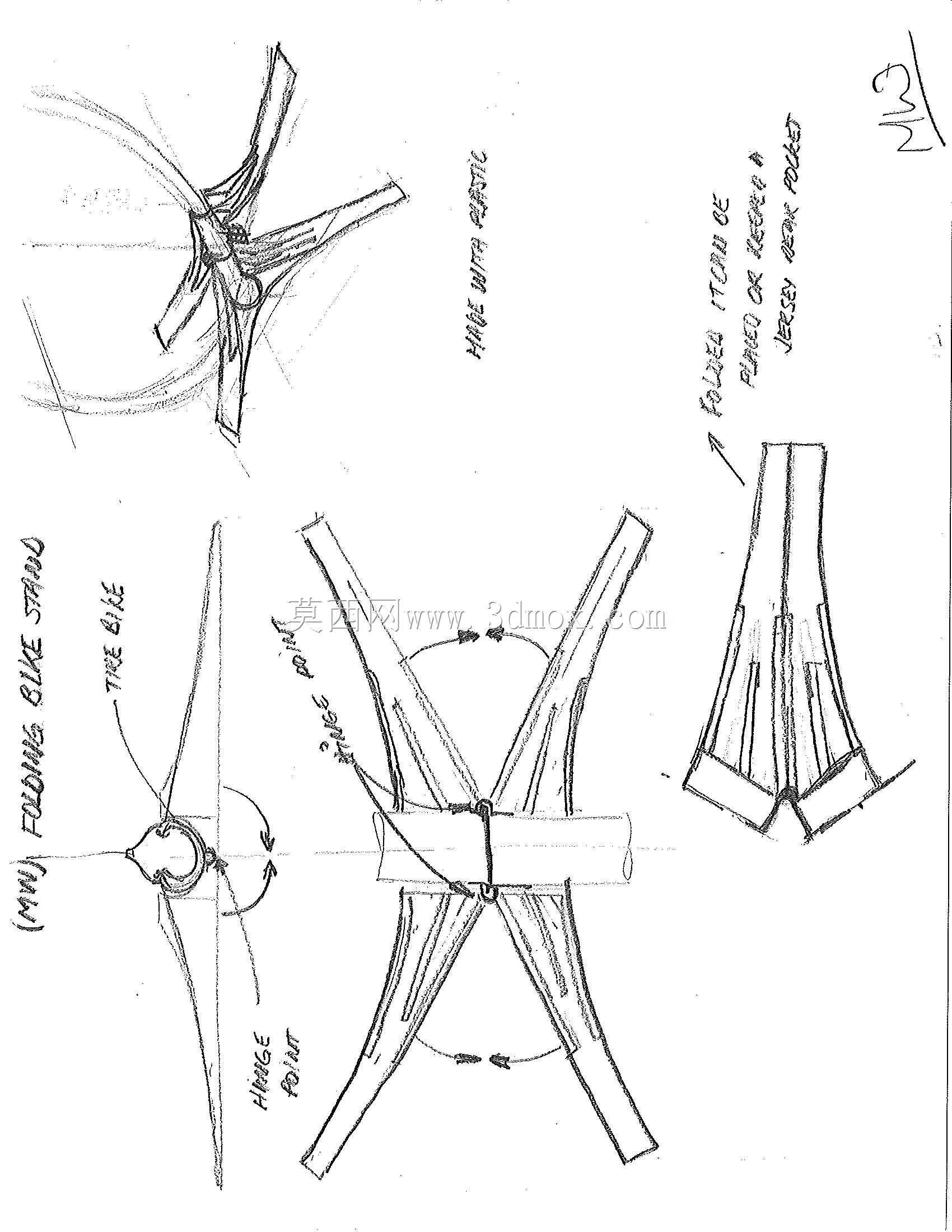

　　日常骑行场景中，不少骑友都遇到过临时停靠自行车时找不到合适倚靠物的问题，尤其是在户外郊野骑行、城市通勤临时停靠买东西的场景下，没有合适的支撑结构，车辆只能随意靠在墙面、栏杆上，稍有不慎就会倾倒，刮花车漆、磕碰变速部件的情况十分常见。这款折叠式自行车支撑支架，正是针对这类零散的临时停靠需求设计的便携配件，整体采用工程塑料注塑成型，重量控制在极低水平，折叠状态下的外形尺寸经过反复优化，能够轻松塞进骑行服的后口袋，或是小型骑行腰包的侧袋中，不会给骑行过程增加额外的负重负担，也不会占用过多储物空间。从结构设计逻辑来看，这款支架采用了交叉式折叠铰接结构，核心铰接点设置在支架的几何中心位置，展开状态下四个支脚向外呈X形撑开，

　　接触地面的支脚末端做了加宽的防滑接触面设计，能够在平整柏油路面、硬质铺装人行道、压实的泥土路面等多种常见骑行场景的地面上提供稳定的支撑力，不会因为地面轻微不平整就出现侧滑。支架与自行车接触的支撑位置，做了适配自行车下管弧度的内凹曲面，曲面表面预留了软质防滑垫的安装槽位，实际使用时可以粘贴橡胶防滑垫，既能够避免支架硬接触刮花自行车车架的漆面，也能增加接触摩擦力，防止支撑过程中支架与车架发生相对滑移。折叠状态下，四个支脚围绕中心铰接点转动收拢，整体收拢后的轮廓呈细长条状，边缘全部做了R3以上的圆角处理，没有尖锐的棱角，放在口袋里不会硌到身体，也不会勾扯骑行服的面料。在安装边界的适配性设计上，这款支架不需要对自行车本身做任何改装，也不需要在车架上加装固定座，属于随用随取的独立配件，支撑时只需要将支架展开，把内凹的支撑面卡在自行车下管靠近五通的位置，调整支脚角度让四个支脚均匀接触地面，就能形成稳定的三角支撑结构，将自行车的重量通过支架分散到四个支脚的接触点上，即使是稍重的山地车、公路车，也能稳定支撑不会倾倒。设计过程中针对铰接点的阻尼做了反复调校，铰接位置的转轴采用过盈配合的塑料转轴，不需要额外加装金属螺丝或弹簧，既降低了整体重量，也避免了金属部件生锈卡滞的问题，转动时的阻尼刚好能够让支脚在展开或收拢后保持在当前位置，不会因为轻微晃动就自行移位，使用时不需要额外的锁止结构就能固定支脚角度，操作十分便捷。考虑到户外使用的环境，

　　支架选用的工程塑料材料添加了抗紫外线成分，长期在阳光下暴晒也不会轻易变脆开裂，同时材料本身具备一定的韧性，在支撑车辆时能够产生微小的弹性形变，抵消一部分地面不平带来的应力，不会因为硬接触出现断裂的情况。和常见的安装在车架上的脚撑相比，这款折叠支架不需要固定在车辆上，不会增加车辆的日常骑行重量，也不会因为脚撑突出的结构在骑行过程中剐蹭到障碍物，尤其适合追求轻量化的公路车骑友使用，毕竟很多公路车为了减重都不会安装固定式脚撑，临时停靠时的支撑问题一直是这类用户的痛点，这款便携支架刚好填补了这部分使用场景的空白。在结构强度的验证上，设计阶段针对支撑位置做了载荷模拟，单个支架能够承受最大20kg的垂直载荷，

　　完全能够满足单辆自行车倾斜支撑时的载荷需求，支脚的展开角度经过多次调整，展开后相邻支脚之间的夹角为90度，支撑时的重心投影刚好落在四个支脚围成的矩形区域中心位置，即使有轻微的外力触碰车辆，支架也能保持稳定，不会轻易翻倒。收拢状态下的支架长度控制在12cm以内，宽度不到3cm，厚度不到2cm，比常见的折叠补胎工具还要小巧，日常携带几乎没有存在感，需要使用时只需要几秒钟就能展开完成支撑，不需要复杂的操作步骤，即使是戴着手套也能轻松完成操作。针对不同管径的自行车车架，支撑位置的内凹曲面做了通用化设计，能够适配直径从30mm到50mm的圆形或椭圆形车架下管，覆盖了绝大多数公路车、山地车、折叠车的下管尺寸，不需要针对不同车型做单独的适配调整，通用性很强。
