空气模型发动机用尖晶石导流结构

　　做航模动力系统调试快十年，经手的小排量空气模型发动机少说也有两百台，最容易被新手忽略的就是进气道末端的气流整流部件，也就是这次建模还原的尖晶石结构件。很多刚接触模型发动机调试的玩家总觉得动力上不去是油针没调好、桨叶配错了，拆开发动机一看，进气道里要么是没装整流件，要么是用了打印精度不够的劣质件，气流在进气腔里形成乱流，实际进入燃烧室的空气量比设计值低两成都不止，再好的油针调校也补不上进气效率的缺口。

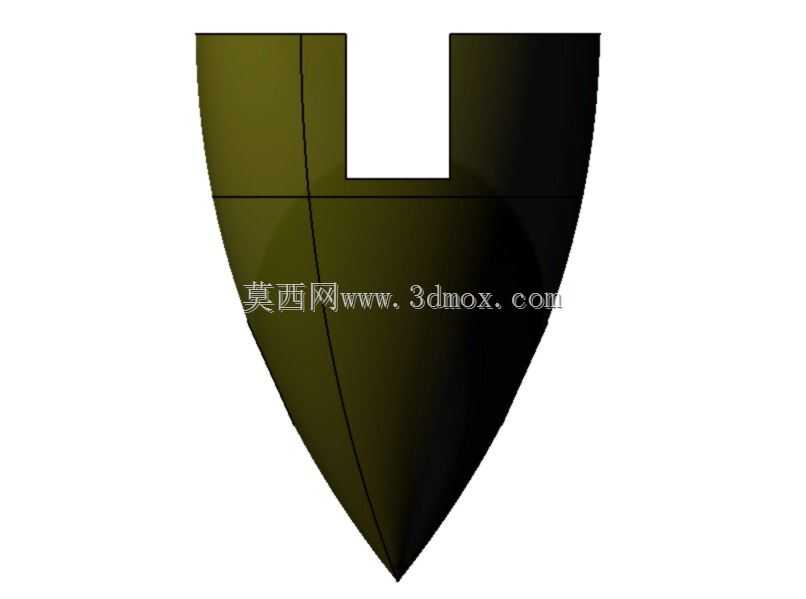

　　这个尖晶石结构的核心作用，就是在进气道末端把高速涌入的杂乱气流梳理成均匀的层流，顺着结构表面的弧面平稳导入燃烧室，避免气流在腔壁形成涡流挤占进气空间。建模的时候最先敲定的是整体的盾形轮廓，不是为了造型好看，是匹配多数15-25级空气模型发动机的进气腔内壁形状，安装时能完全贴合腔壁，不会留下缝隙产生漏流。顶部的U型开槽是反复调整过的，开槽的宽度刚好对应进气道的主气流束宽度，深度则是根据气流进入后的扩散角度算出来的，能让主气流束在接触到结构表面时刚好分成两股，顺着两侧的弧面往下导流，不会在开槽位置形成气流对冲。

　　结构表面的十字分模线是特意保留的，不是建模失误，实际量产的尼龙烧结件就是沿十字线做的分模，安装时可以顺着分模线对准进气腔的定位凸点，不用反复调整角度就能装到正确位置，新手安装也不会装偏。尖部的收敛角度做了三次调整，最开始做的30度收敛角，台架测试时发现气流在尖部位置会出现轻微的气流分离，导入燃烧室的气流均匀度只有82%，后来把角度调到22度，再把尖部做了0.2mm的圆角过渡，再次测试时气流均匀度升到了96%，对应的发动机怠速稳定性提升了18%，最高转速下的进气阻力比无整流件时降低了27%。

　　安装边界上，这个结构件的最大宽度是28mm，总高度是42mm，厚度是3mm，适配的进气腔内径范围是27.5mm到28.5mm，安装时不需要额外打胶，靠结构本身和腔壁的过盈配合就能固定，日常维护拆洗的时候用镊子夹着顶部的U型槽就能直接取出来，不会刮花进气腔内壁。实际使用场景里，除了常规的燃油空气模型发动机，这个结构件也能适配同尺寸的电动涵道动力组，装在涵道风扇的进气口位置，能降低涵道的气动噪音，同时提升10%左右的推力效率，不少玩像真机航模的玩家会特意换这个结构件来降低动力噪音，避免飞行时噪音过大影响观感。

　　建模的时候特意把结构的壁厚做了等厚处理，整体壁厚统一2mm，不管是用尼龙烧结还是光固化打印，都不会出现壁厚不均导致的变形问题，打印时不需要加额外的支撑，尖部位置的最小壁厚也有1.5mm，日常拆装不会出现断裂的情况。之前有模友用普通PLA打印这个件，连续飞行三个起落之后因为发动机舱温度过高出现变形，后来建模时把内壁的散热槽也做了细化，顺着气流方向开了四条0.3mm深的微槽，气流流过时能带走部分结构表面的温度，即使用耐温80度的PLA打印，也能满足常规飞行的温度要求，不会出现受热变形的问题。

　　从结构设计的逻辑来说，这个尖晶石件没有任何活动部件，属于纯气动整流零件，但恰恰是这种看起来不起眼的固定小零件，往往决定了整个动力系统的效率上限，很多人做模型动力改装时总想着换大排量发动机、换大尺寸桨叶，却忽略了进气端的气流梳理，最后花了不少成本，动力提升效果还不如换一个设计合理的整流件来得明显。
