多功能真空\u0026压力开关

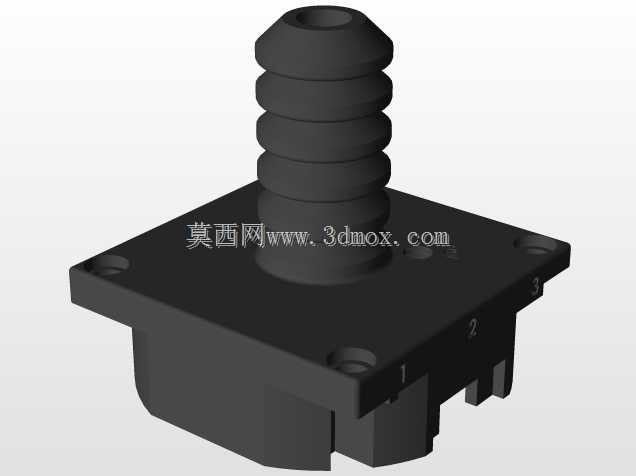

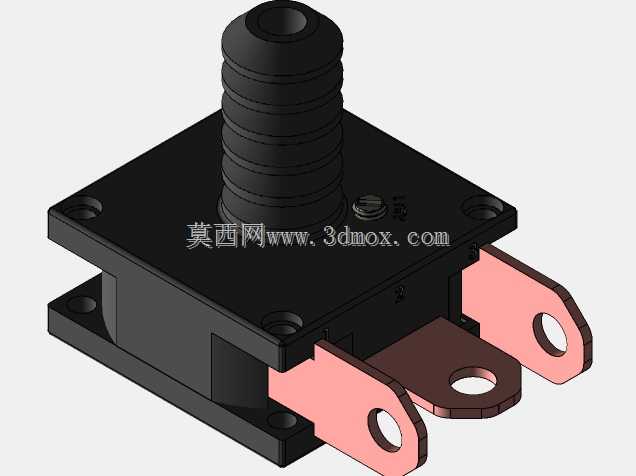

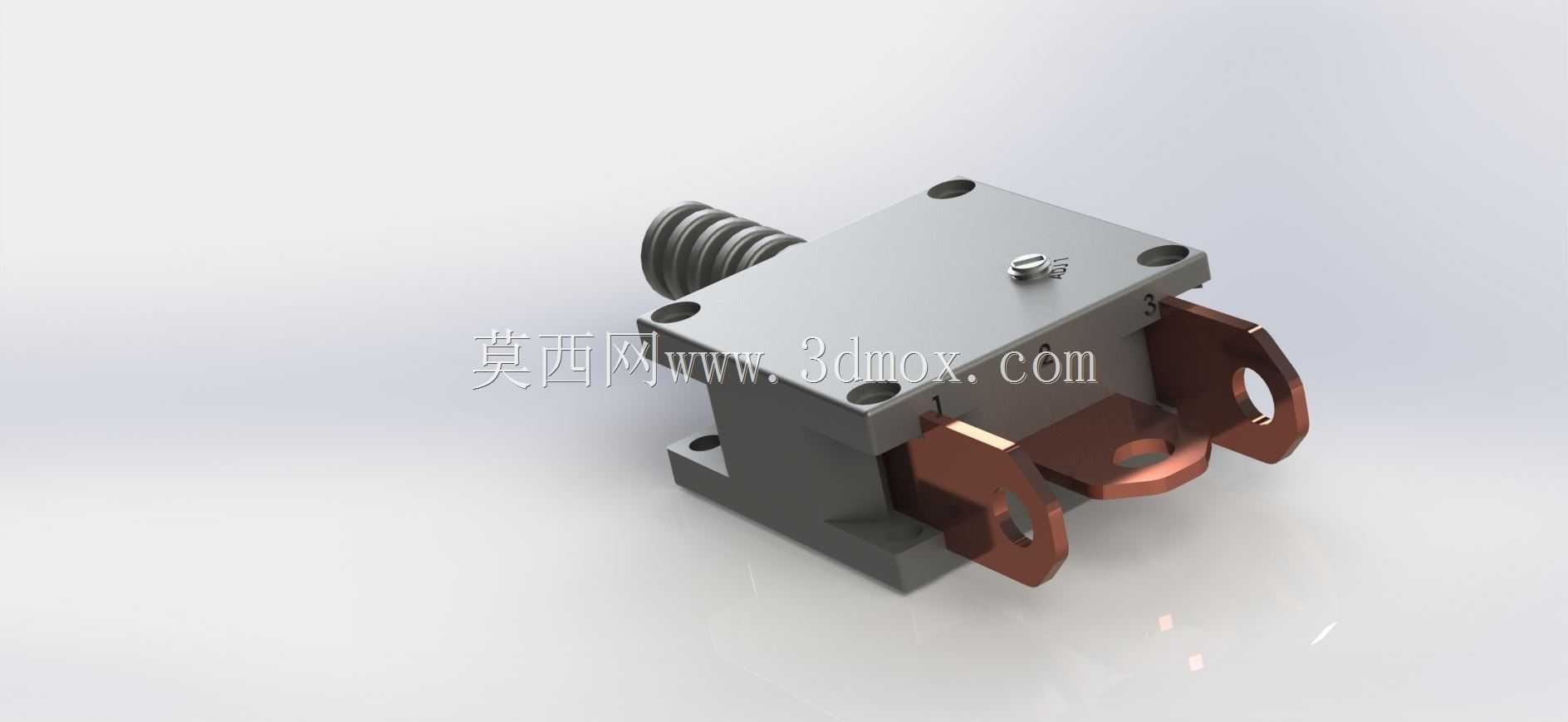

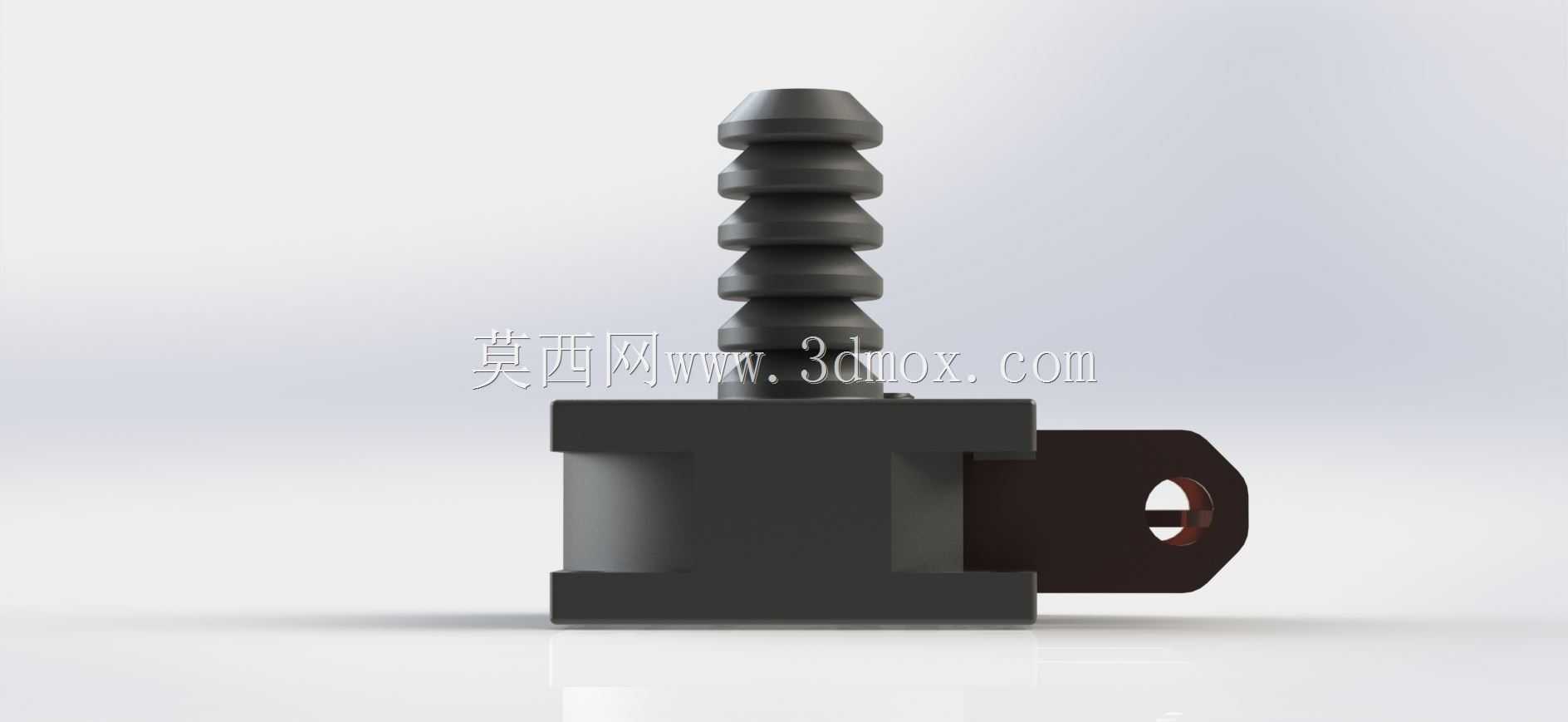

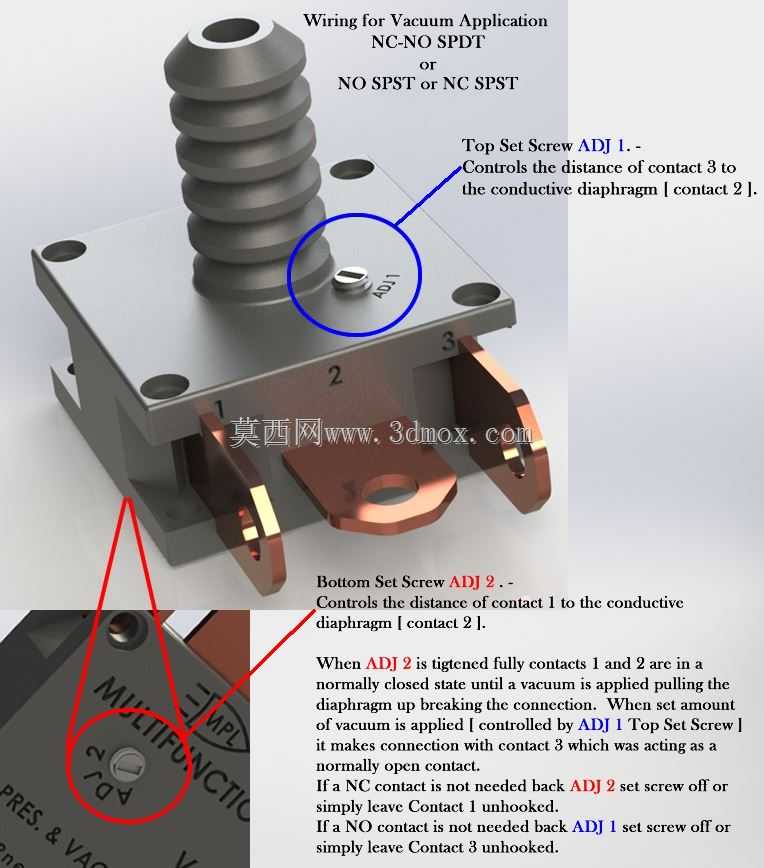

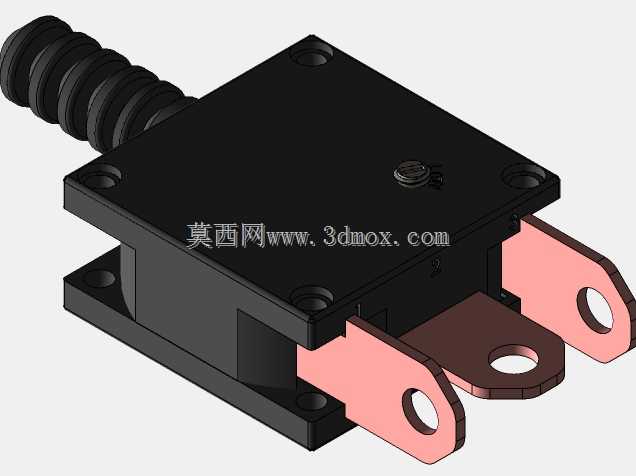

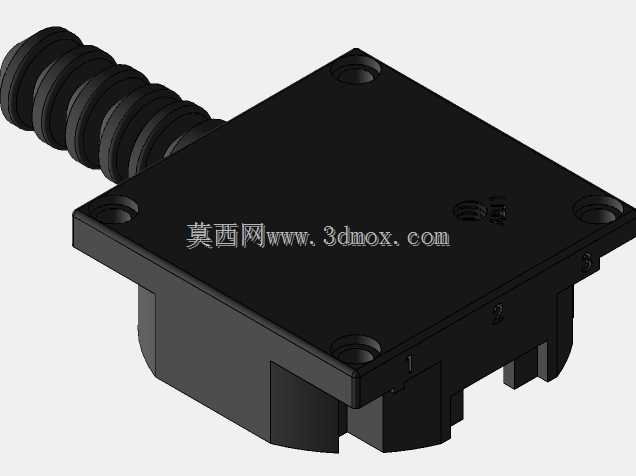

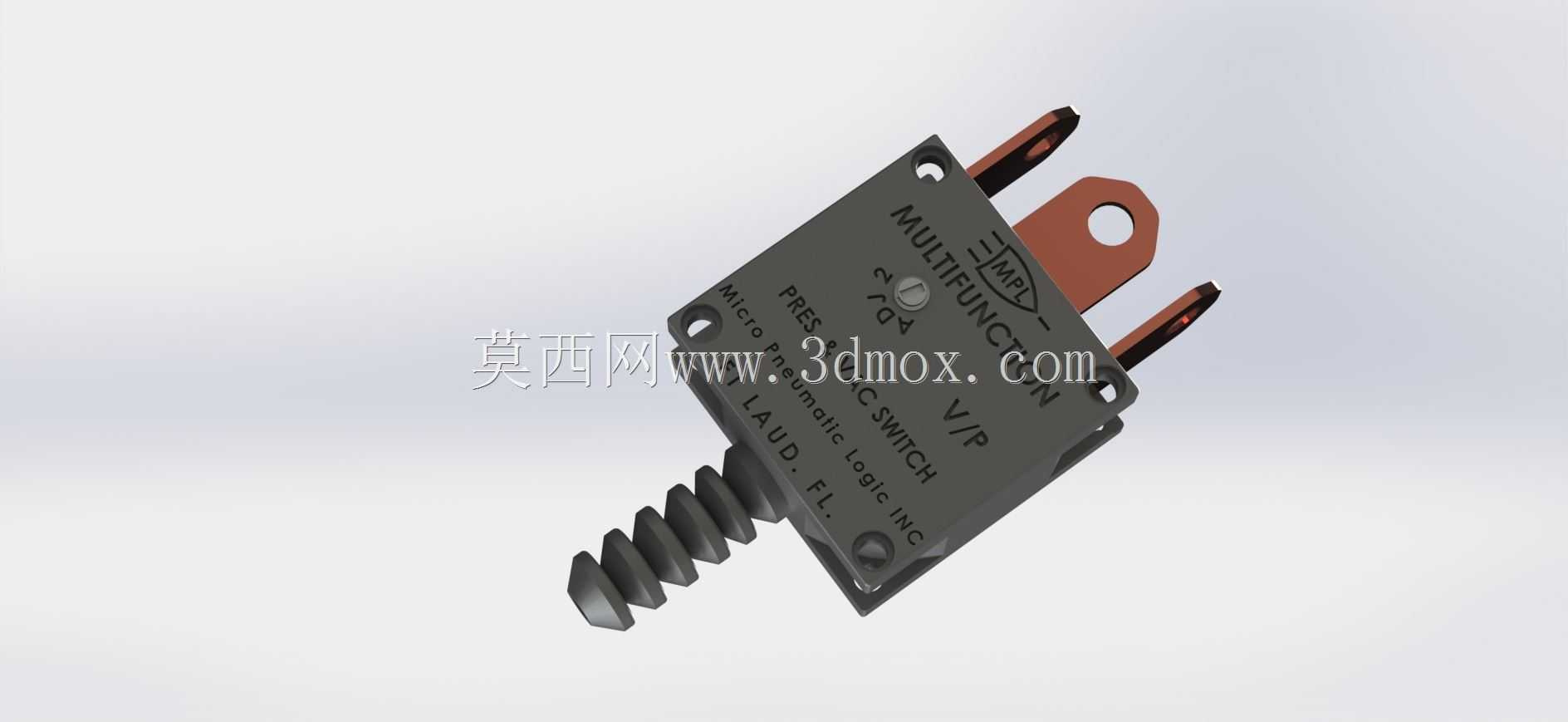

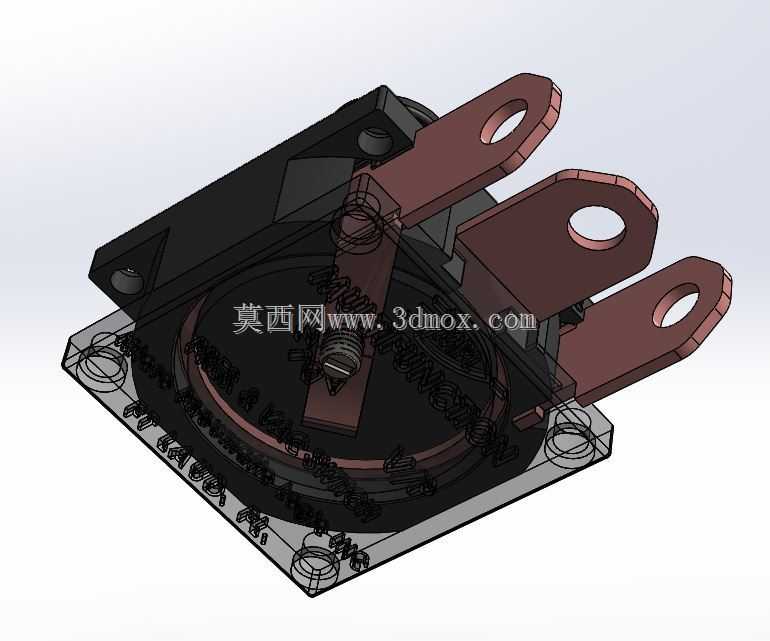

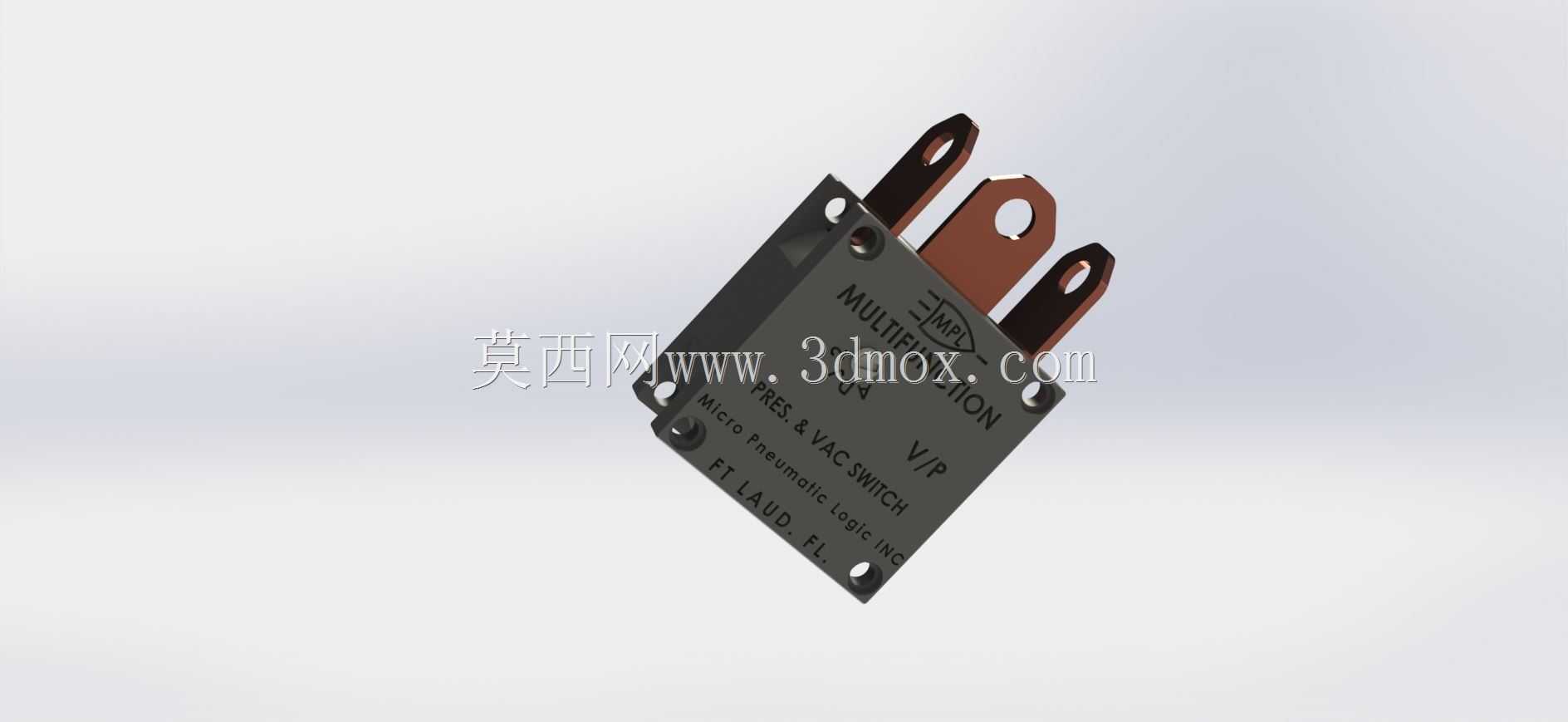

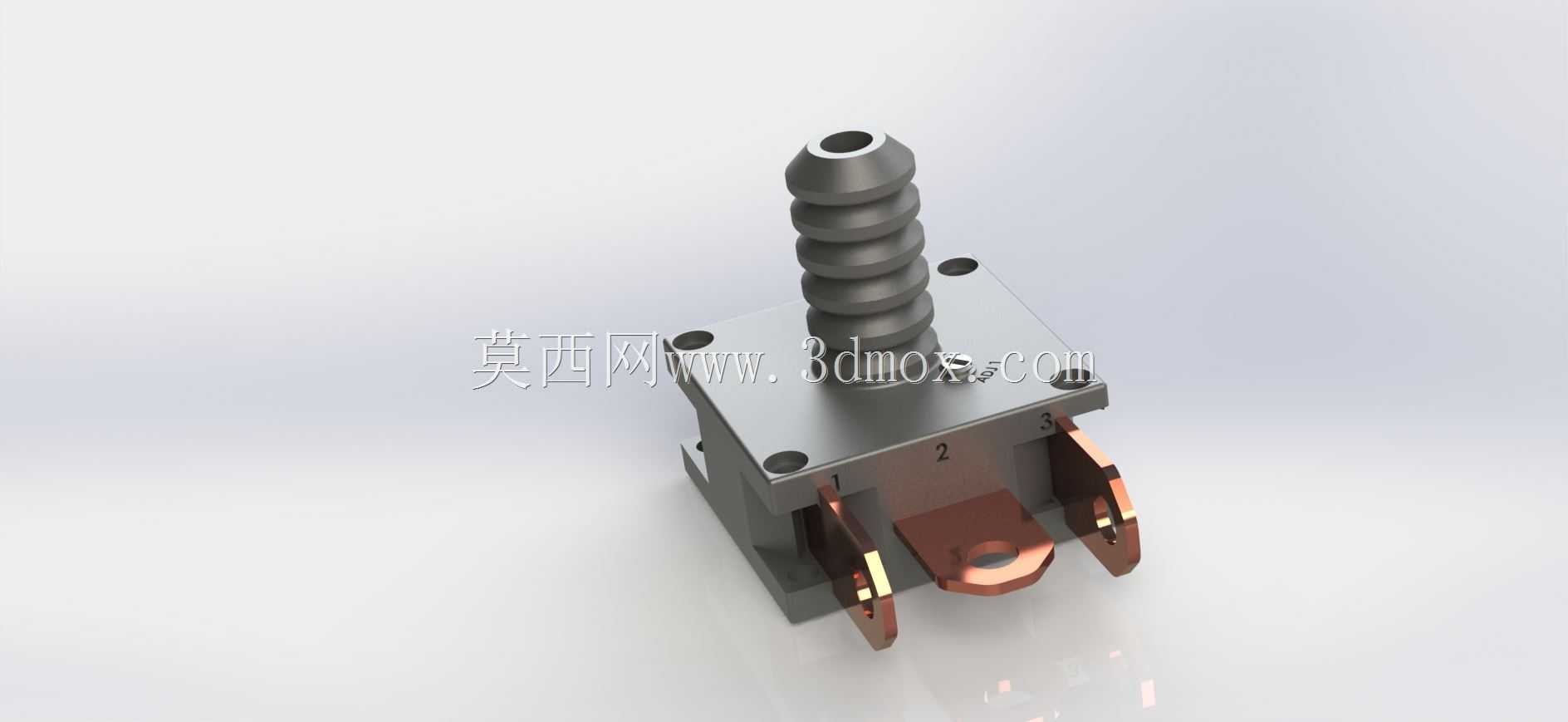

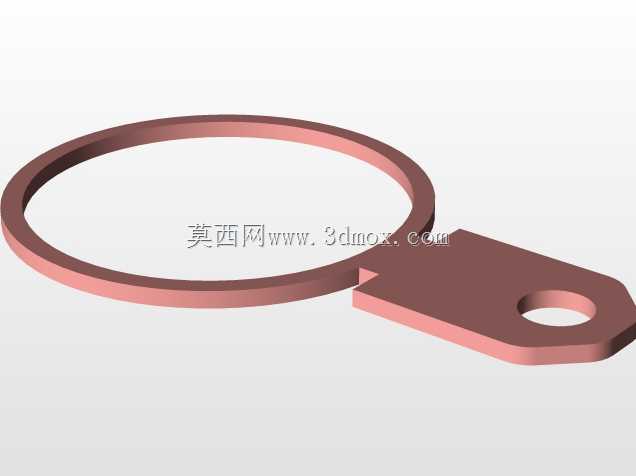

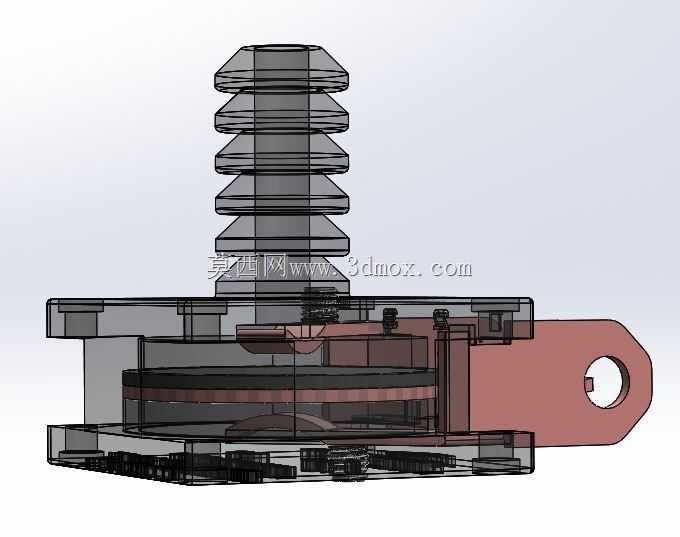

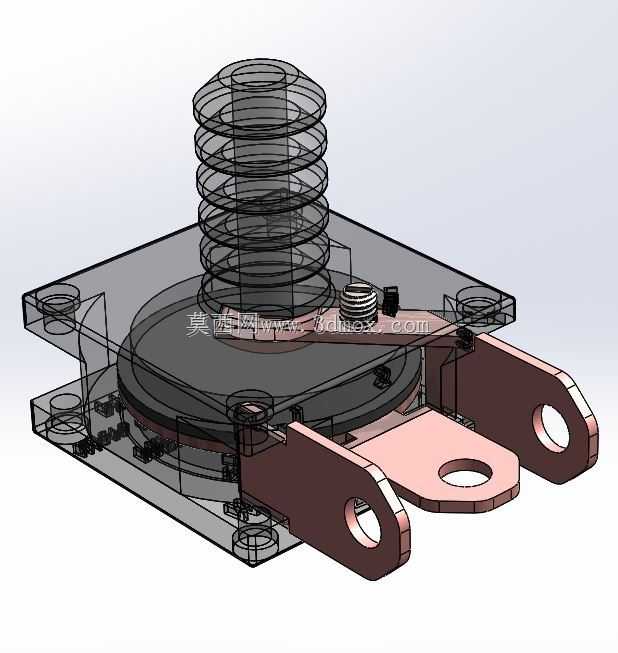

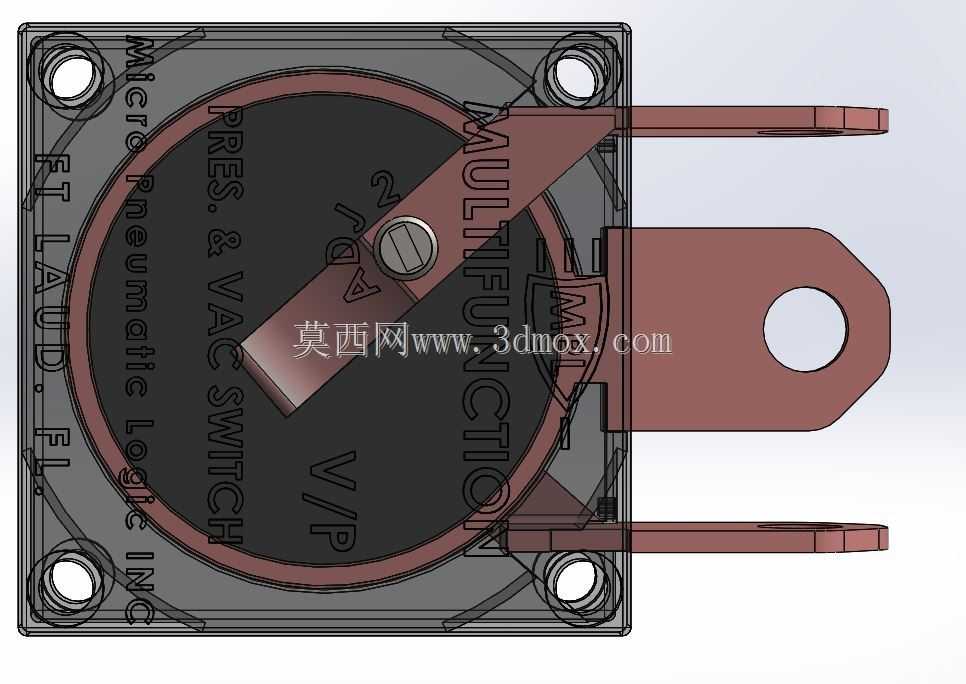

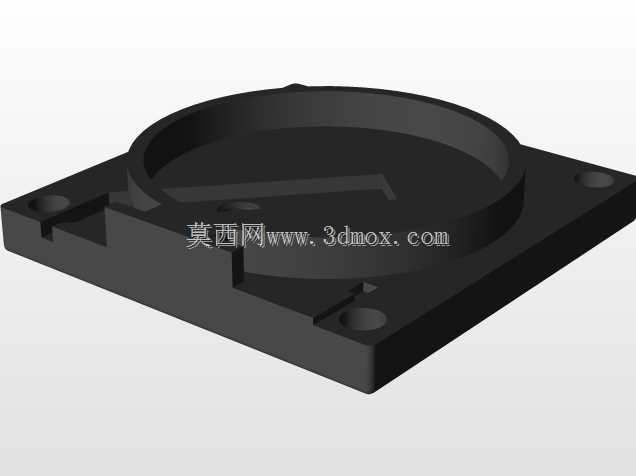

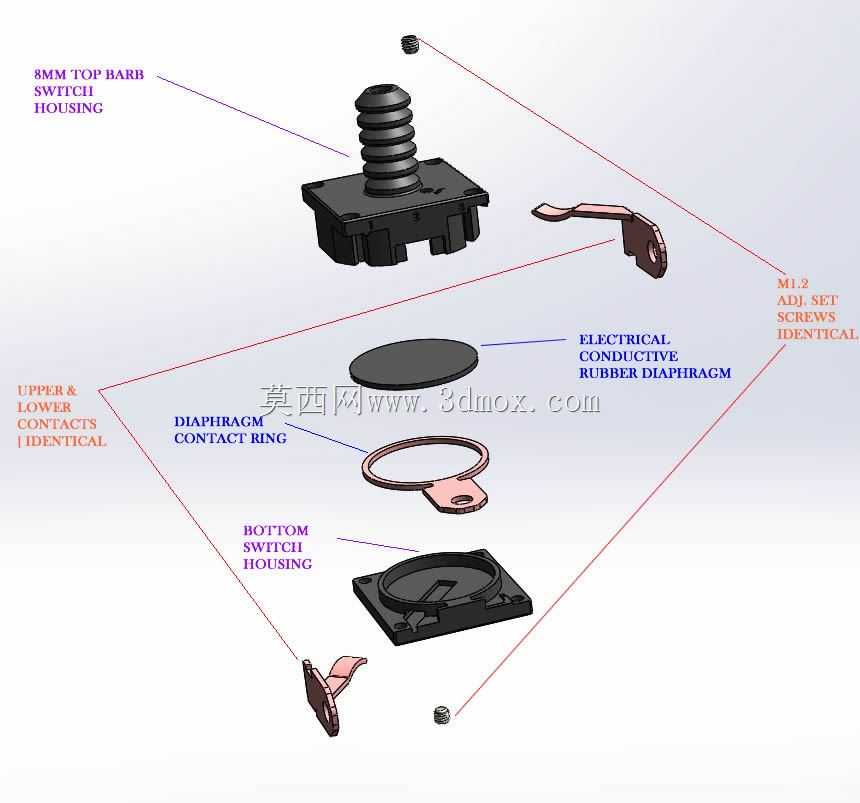

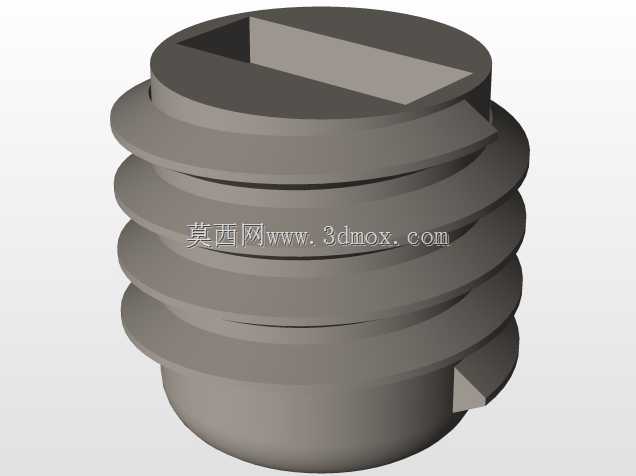

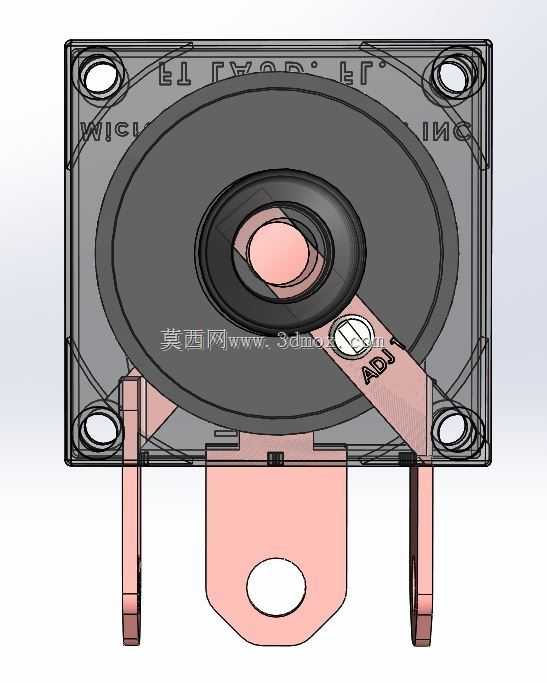

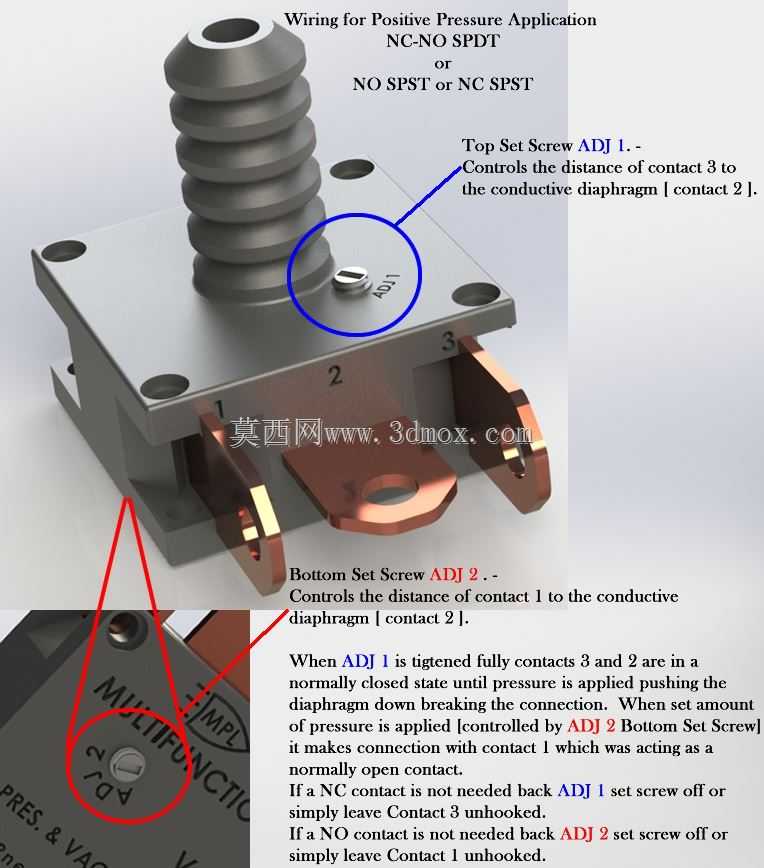

重量约为1.65克，车身尺寸为14x14x7mm，不包括软管倒钩和突出的电气触点。以下简要信息，请参见自述第一个-多功能开关信息。pdf获取完整规格和详细信息。1.开关仅由8个简单零件组成，其中2个零件相同[调整螺钉和上下触点]，使用两次，因此只需制造6个单独零件。2.我设计的简单、低成本和多个开关功能的关键是我选择在开关中使用的新隔膜材料。膜片由导电橡胶制成。它是一个简单的橡胶盘，由镍涂层石墨填充的硅酮组成，具有多种弹性和厚度，使该开关能够在极低Pa到极高Pa的情况下工作。高Pa的限制仅受开关本体材料的爆破压力限制。隔膜材料可以在内部生产，也可以从制造商处购买，大多数制造商都会根据您的规格提供模切。我已经包括了导电橡胶性能图表。显示不同厚度和弹性等规格的pdf文件；需要为正在构建开关的目标压力范围确定弹性。只要改变膜片的规格，就可以提供如此多的Pa和PSI变化。3.灵活性/多功能。该开关将在正压或真空或两者[例如在sip/puff开关中]下工作，并在Pres&；两边！看见接线选项文件夹中的JPEG图表…。位于。压缩文件4。组装方法可以通过多种方式实现，可以通过超声波焊接、粘合或利用4个角凹安装孔，也可以铆接或拧在一起。如果焊接或粘合在一起，最终用户可以选择使用4个孔将开关安装到金属板、PCB等上。。。5.开关还可以通过将顶部外壳更换为消除第三触点端子输出的外壳来实现模块化。您可以制造一个简单的单功能但完全可调的NC或无开关。在这种配置中，每个开关只需6个零件即可组装。我在NO配置中包含了一个显示这种可能性的模型，您可以在位于中的NO Config开关文件夹中找到它。压缩文件
