CATIA参数化设计涡轮叶片结构

　　涡轮叶片作为流体动力转换类设备的核心做功部件，广泛应用在航空发动机燃气涡轮、地面燃气轮机、车用涡轮增压器、工业涡轮膨胀机、水力涡轮机组等场景中，核心作用是承接高温高压流体的动能与势能，将流体的能量转换为转轴的旋转机械能，或是在压气机端通过转轴驱动叶片对流体做功完成介质增压，其气动外形、结构强度直接决定整套动力设备的能量转换效率、运行寿命与工况稳定性。

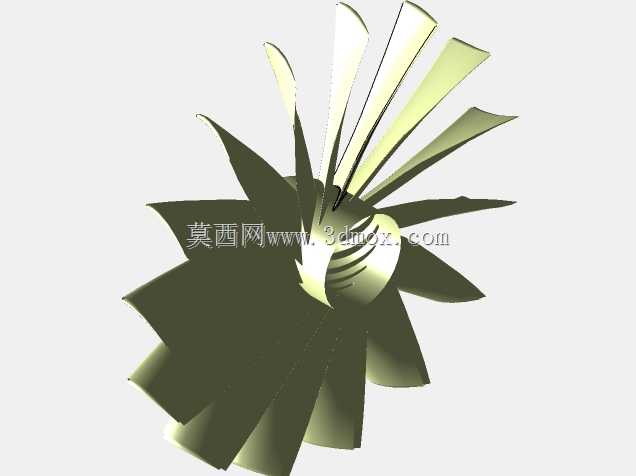

　　从实际工程应用的工况边界来看，不同场景下的涡轮叶片面临的载荷条件差异极大：航空发动机热端涡轮叶片需要承受上千摄氏度的高温燃气冲刷，同时承受每分钟上万转带来的离心拉应力、燃气脉动带来的交变振动载荷，以及启停过程中的热循环应力；车用涡轮增压器的涡轮叶片需要应对发动机排气温度的快速波动，同时兼顾高转速下的动平衡精度，避免增压器转轴出现轴系振动；工业水力涡轮的叶片则需要承受含沙水流的冲蚀磨损，以及不同水头下的流体载荷变化。本次设计的涡轮叶片采用等截面直叶片基础构型，整体叶型沿径向从轮毂位置到叶顶位置平滑过渡，叶根位置采用大圆角过渡结构与轮毂本体连接，有效降低叶根位置的应力集中系数，避免长期交变载荷下叶根位置出现疲劳裂纹。

　　在设计思路上，首先确定叶片的核心气动参数：根据设计工况下的流体流量、进出口压力差、额定转速，先计算出叶片的进口安装角与出口安装角，保证流体在叶栅流道内的流动为无冲击进气，减少叶型表面的流动分离损失，降低流道内的涡流损耗。叶型的型线采用连续曲率的样条曲线构建，从叶片前缘的小圆头结构开始，沿压力面与吸力面分别构建平滑过渡的型面，压力面型线曲率变化平缓，保证流体在压力面侧的压力分布均匀，避免出现局部低压区引发的空蚀问题；吸力面型线则根据气动载荷分布调整曲率，控制边界层的发展，降低叶型的型面阻力。叶片的数量根据叶栅稠度要求确定，保证相邻叶片之间的流道通流面积沿流动方向平滑变化，避免通流面积突变带来的局部流速激增问题。

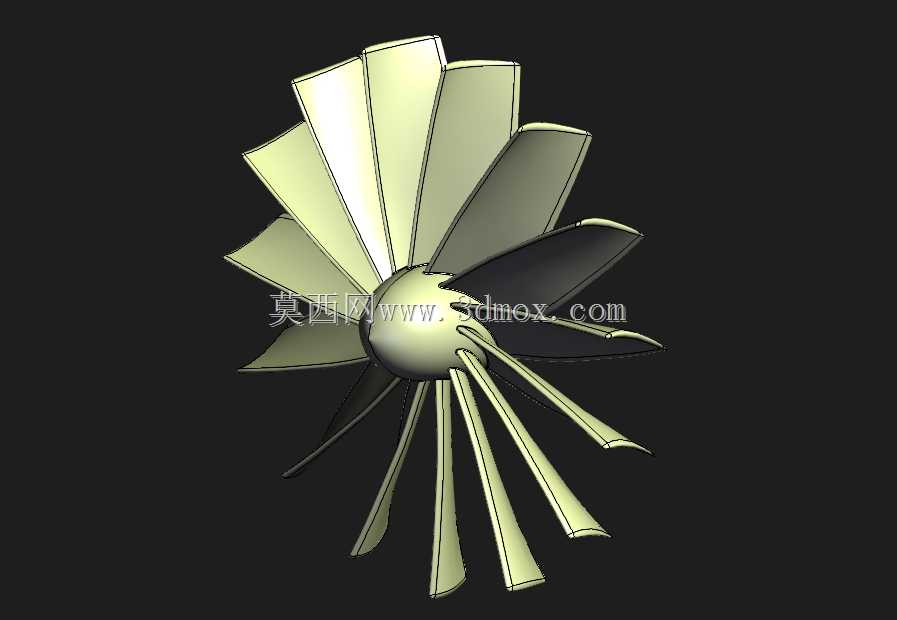

　　从安装边界与尺寸配合来看，叶片整体集成在球形轮毂上，轮毂中心设置与动力转轴配合的安装孔，孔位的同轴度公差控制在0.02mm以内，保证整套叶轮装配后动平衡精度达到G2.5级要求，适配高转速运行场景。叶片的叶顶位置预留与机壳之间的间隙，间隙值根据叶轮直径与运行工况确定，既要避免叶顶与机壳在运行过程中出现碰磨，又要控制叶顶间隙的泄漏量，减少间隙泄漏带来的效率损失。叶片的轴向安装尺寸匹配对应涡轮壳体的内腔轴向长度，保证叶轮安装后，叶片进口边正对流体导叶的出口位置，让流体能够顺畅进入叶栅流道，减少进口流动损失。

　　在结构强度校核层面，针对叶片的离心载荷进行静强度校核时，重点关注叶根位置的最大等效应力，确保应力值低于叶片材料在对应工作温度下的许用应力；针对振动特性，计算叶片的固有频率，避开运行转速下的激振频率，避免出现共振问题；针对高温工况下的应用场景，还需要考虑材料的高温蠕变特性，预留足够的强度裕度，保证叶片在设计寿命周期内不会出现蠕变断裂。对于需要冷却的热端叶片，还可以在叶片内部设计冷却流道，但本次设计的叶片为基础构型，主要面向中低温工况下的涡轮应用，无需设计内部冷却结构，整体加工工艺性更好，既可以采用五轴铣削直接加工整体叶轮，也可以通过精密铸造的方式批量生产，降低制造成本。

　　实际装配过程中，整套叶轮与转轴连接时需要采用过盈配合或者键连接传递扭矩，装配完成后需要进行整体动平衡校正，在叶顶位置根据动平衡测试结果去除多余材料，保证高转速下的运行平稳性。在流道匹配上，叶片的出口角度匹配下游扩压器的进口角度，保证从叶栅流出的高速流体能够顺畅进入扩压器完成动能到压力能的转换，提升整套设备的运行效率。
