多层嵌套式万向节运动演示结构

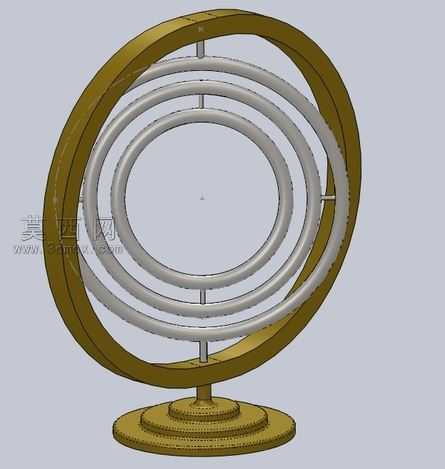

本作品为多层嵌套式万向节运动演示结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循同轴度、铰接间隙的工程设计规范，确保各环体转动时无干涉卡滞。整体结构由外层固定支撑环、四层嵌套传动环、中心铰接轴、底部阶梯式安装底座构成，外层支撑环采用黄铜质感金属材质，表面做哑光磨砂处理，边缘做圆角过渡避免应力集中，底部底座为三层阶梯式结构，与外层支撑环通过中心立柱刚性连接，保证整体放置的稳定性。四层嵌套传动环采用银灰色铝合金质感材质，每一层环体通过径向分布的铰接轴与相邻环体连接，铰接轴沿环体周向90°间隔排布，相邻层铰接轴互相垂直，完全复刻万向节的十字铰接传动逻辑，可实现多自由度的角度偏转传动。建模阶段对每一处铰接配合间隙做了精确计算，预留0.1mm的转动间隙，既保证转动顺滑无卡顿，又避免间隙过大导致的传动晃动。渲染阶段采用工作室均匀布光方案，主光源从左上方45°入射，搭配右侧补光消除金属表面的死黑阴影，环境光采用浅灰色渐变背景，突出金属材质的明暗层次与结构轮廓，同时对铰接轴位置做了局部高光处理，清晰展示铰接配合的结构细节。设计初衷是通过多层嵌套的可视化结构，直观演示万向节的多自由度传动原理，相较于传统单十字轴万向节，该多层嵌套结构可实现更大角度的万向传动，同时通过环体的层叠转动将传动过程可视化，可用于机械原理教学演示、传动结构科普展示场景。建模过程中对每一层环体的直径做了等差递减设计，相邻环体的直径差保持一致，保证整体结构的视觉协调性，同时对所有环体的截面做等半径圆弧处理，避免锐边带来的安全隐患，铰接轴与环体的连接位置做了沉孔设计，将轴端隐藏在环体内部，保证外观的整洁性。动画制作阶段通过关键帧驱动各层环体的转动角度，模拟输入端偏转时各层环体的联动传动过程，清晰展示万向节在不同夹角下的运动传递状态，验证了结构设计的合理性与传动的顺滑性。
