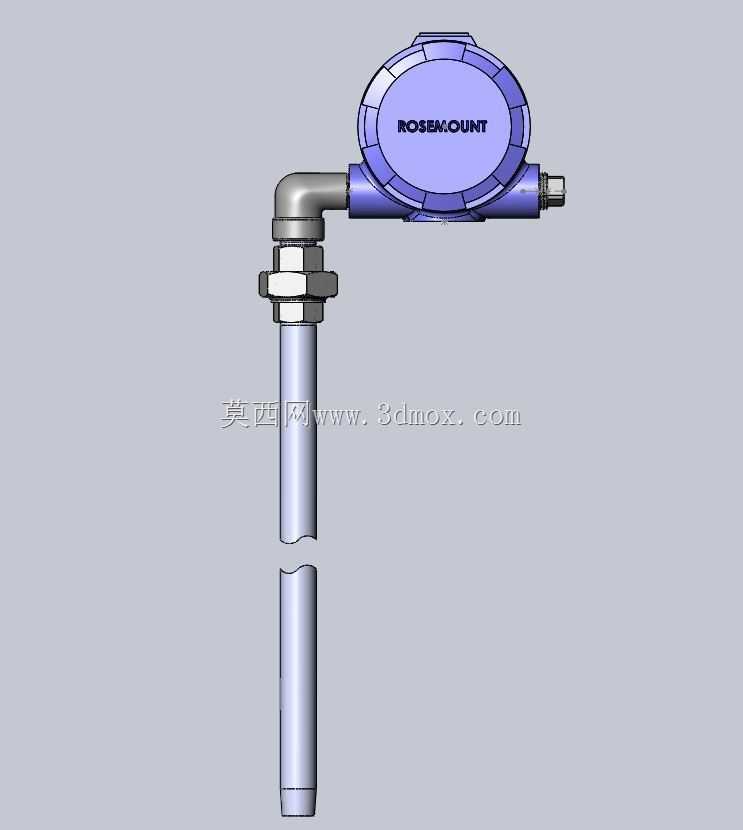

罗斯蒙特接头式温度显示变送器结构

　　在工业过程测控场景里，这类带显示的温度变送单元是现场温度信号采集转换的核心部件，常被部署在化工管线、能源输送管路、工业反应装置的温度测点位置，负责将现场热电偶、热电阻采集的温度传感信号转换为标准工业信号远传至控制系统，同时自带的本地显示模块能让巡检人员无需外接设备就直接读取测点实时温度，大幅降低现场运维的排查成本。从结构设计逻辑来看，这款变送器采用了现场安装型的方正壳体布局，壳体做了边角防护结构，适配工业现场复杂的安装环境，能抵御常规的磕碰与粉尘侵入。顶部与侧部分别设置了导线引入口，采用3/8-16 UN-2B标准螺纹接口，方便现场根据布线方向选择进线位置，适配不同走向的穿线管布设需求，避免线缆过度弯折导致的防护失效或信号干扰。

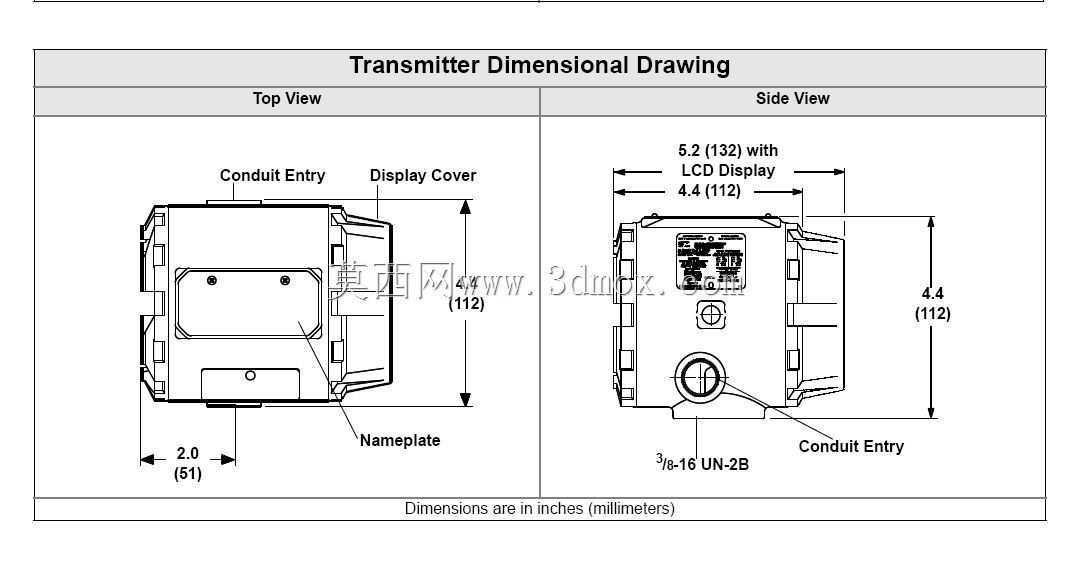

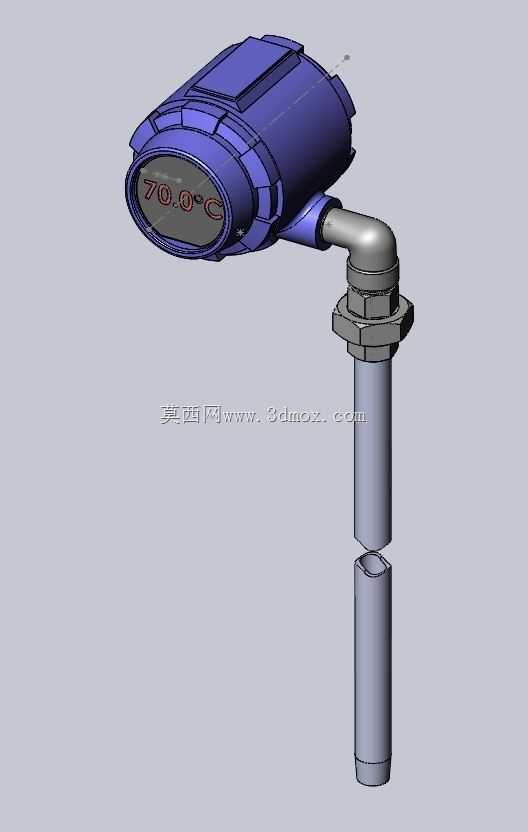

　　正面的显示区域做了独立的盖板结构，也就是标注的Display Cover部分，盖板通过固定结构与壳体连接，既可以保护内部的LCD显示模组不受现场飞溅物、粉尘的影响，也能在需要调试操作时快速开启，对内部参数进行调整。壳体下方预留的铭牌安装位，用来标注设备的量程、供电参数、认证信息等内容，位置处于巡检人员视线易达的区域，方便日常核对设备信息。从尺寸边界来看，这款变送器的外形尺寸同时标注了英制与公制数值，适配不同地区的工程设计习惯，顶部视角下壳体宽度方向尺寸为2.0英寸即51毫米，侧视方向的总高度为4.4英寸即112毫米，带LCD显示的版本宽度方向尺寸为5.2英寸即132毫米，不带显示的版本对应尺寸为4.4英寸即112毫米，

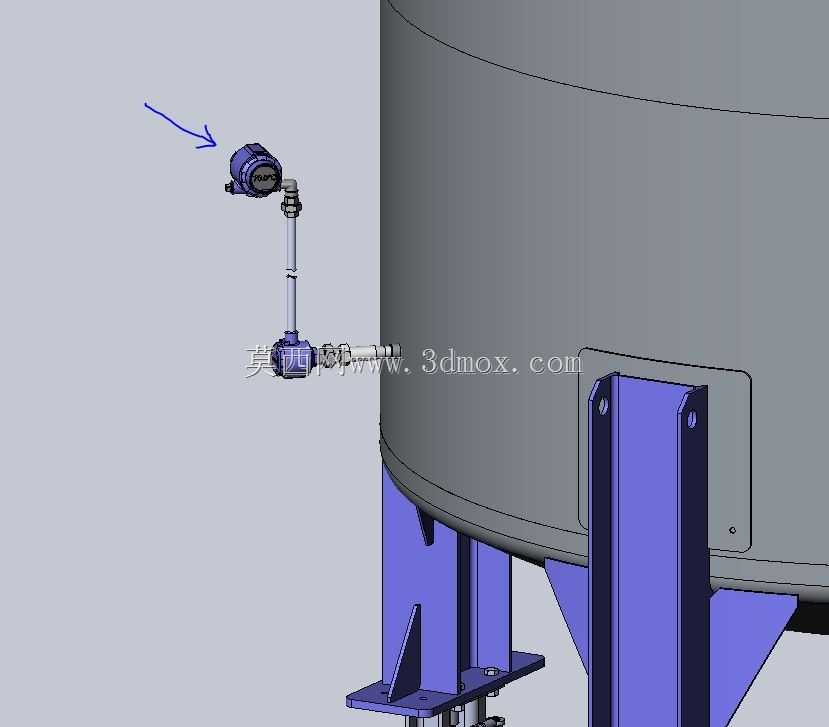

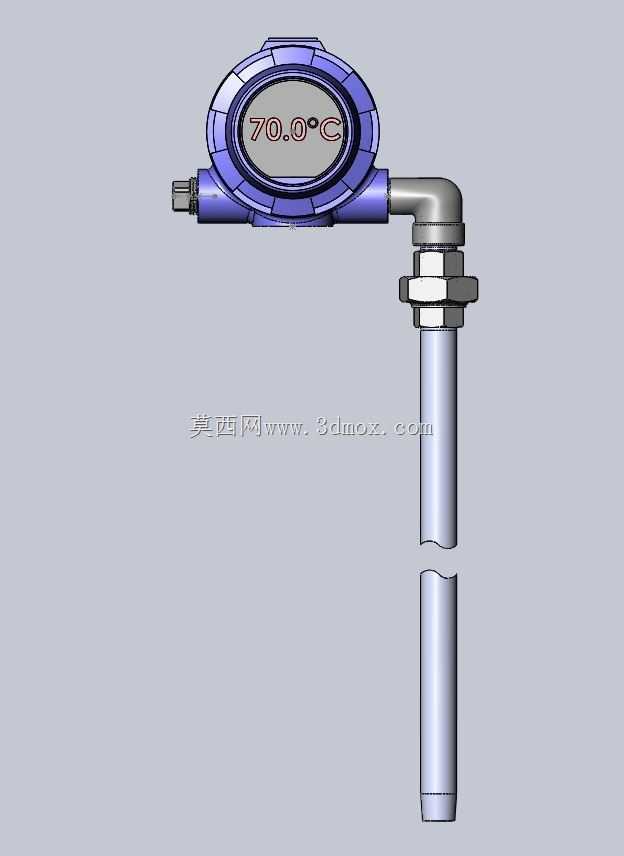

　　这些尺寸参数是现场安装支架设计、安装开孔预留、布线空间规划的核心依据，结构设计人员在做现场测点的安装布局时，需要严格参照这些边界尺寸预留操作与维护空间，避免后续安装时出现干涉问题。在安装适配性上，这款变送器的接头结构可以直接与温度传感探头的安装接口对接，不需要额外的转接构件，减少了现场安装的密封点，降低了过程介质泄漏的风险，同时紧凑的外形尺寸也让它可以被安装在管线密集、空间局促的测点位置，不会因为设备体积过大挤占周边管线或其他仪表的安装空间。从功能布局的合理性来看，显示模块设置在壳体侧方的正视角位置，当设备垂直安装在管线上时，显示面刚好朝向巡检通道方向，人员站在巡检通道上就能清晰读取数值，不需要刻意俯身或调整视角；

　　导线引入口的位置避开了显示面与铭牌面，布线完成后线缆不会遮挡显示内容与铭牌信息，也不会影响盖板的开启操作。壳体的边角做了圆弧过渡与加强筋结构，既可以提升壳体的结构强度，在受到外力冲击时分散应力，避免壳体开裂，也能减少安装过程中棱角对施工人员的划伤风险。对于三维建模与结构设计从业者来说，还原这款变送器的结构时，需要重点关注各个接口的螺纹参数、显示盖板的配合间隙、安装固定点的位置精度，因为这些细节直接关系到后续做安装总成时的装配干涉检查结果，也会影响模拟现场布线时的空间合理性判断；在做设备选型配套时，这些尺寸参数也是核对安装环境适配性的核心指标，比如在防爆区域安装时，还要结合壳体的尺寸预留足够的隔爆间隙空间，确保符合现场的防爆规范要求。这类变送设备的结构设计核心是在满足电气防护、信号稳定传输的前提下，尽可能压缩外形尺寸，同时兼顾现场操作的便利性，这款产品的布局刚好平衡了这几点需求，双进线口的设计也给现场施工提供了更多的布线选择，不用额外定制转角接头来适配布线方向，能有效降低现场安装的物料成本与施工工时。
