厨房弹簧抽拉式冷热水龙头结构设计

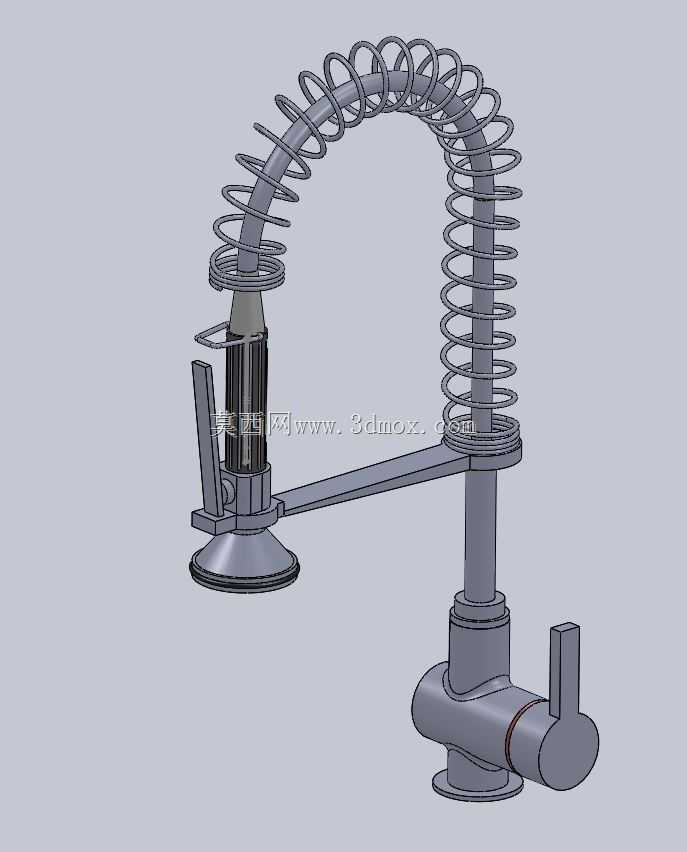

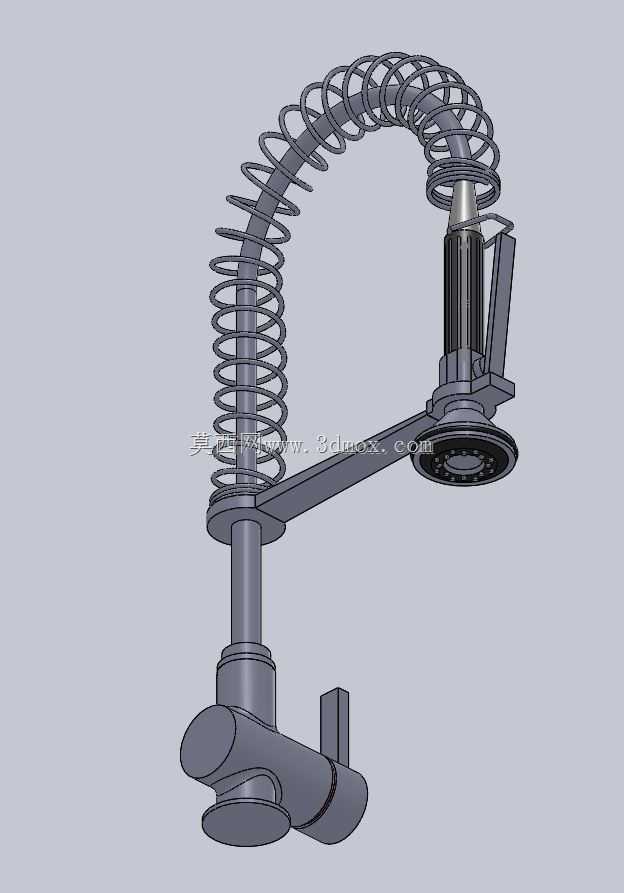

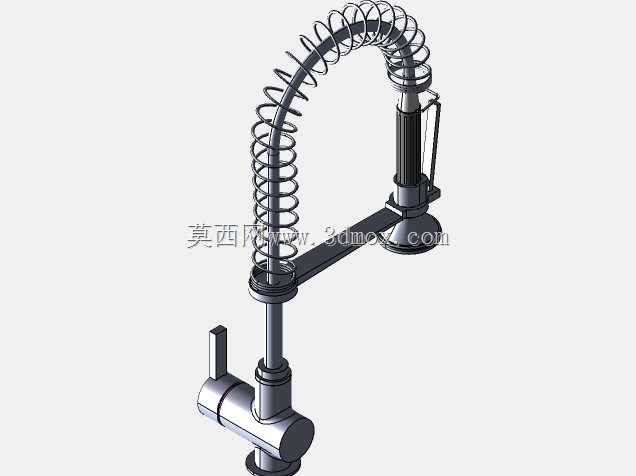

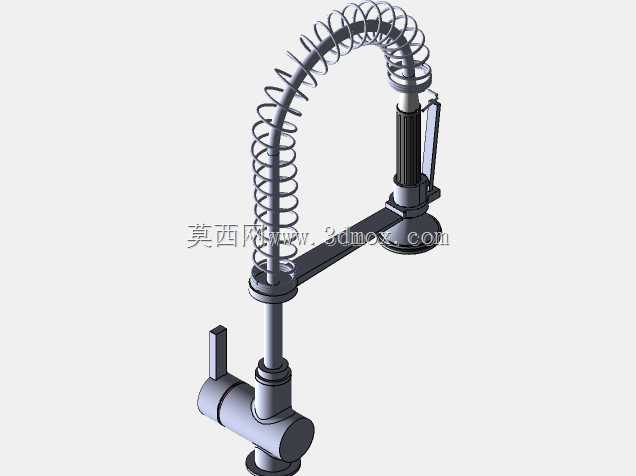

　　这款弹簧抽拉式水龙头的结构设计，核心围绕厨房场景下的多维度用水需求展开，日常烹饪过程中，清洗深口汤锅、大尺寸烤盘、水槽边角残留污渍时，普通固定出水嘴的龙头往往存在冲洗盲区，这款结构通过弹簧支撑的可弯曲出水管搭配抽拉式出水头，能够覆盖水槽内任意位置，甚至可以抽出出水头直接冲洗台面上的食材、餐具，不用反复挪动重物接水。从功能结构来看，主体阀座采用单柄混水阀芯设计，手柄抬升控制出水流量，左右旋转调节冷热水混合比例，操作逻辑符合日常使用习惯，单手握持即可完成调节，手上沾有油污或泡沫时也能轻松操作。出水管部分的外置弹簧并非装饰件，一方面可以为弯曲后的出水管提供持续的支撑复位力，避免普通柔性管长期使用后下垂变形、无法保持预设出水角度的问题，

　　另一方面弹簧包裹内部输水软管，能够减少软管反复弯折产生的磨损，延长管路使用寿命。出水端设置有两种出水模式切换结构，起泡器模式出水柔和不飞溅，适合日常接水、清洗果蔬，花洒模式出水冲击力更强，适合冲除餐具、水槽上的顽固残渣。设计过程中首先确定了安装边界，采用标准单孔台面安装结构，适配国内主流厨房水槽的35mm标准安装孔径，安装底座的锁紧结构可以适配10-35mm厚度的台面，不管是石英石台面、不锈钢水槽还是花岗岩水槽都能可靠固定，不会出现长期使用后松动晃动的问题。主体进水端设置两个标准G1/2外螺纹接口，匹配家庭装修通用的冷热水供水软管规格，不用额外采购转接头就能完成管路对接。整体外形尺寸经过反复校核，阀座主体高度控制在120mm，

　　不会遮挡窗台、水槽上方的置物架，弹簧支撑的出水管最高抬升高度可达350mm，放下大尺寸汤锅、高身水桶时不会出现卡滞，出水管水平旋转角度可达360度，双槽水槽的两个槽位都能完全覆盖。抽拉软管的抽出长度设置为600mm，足够延伸到水槽外的台面区域，软管回缩时依靠内置的重力锤实现自动复位，不会出现软管卡滞在台面下无法收回的问题。结构细节上，所有过水部件都采用隔铅结构设计，避免水体与金属基材直接接触，符合饮用水接触部件的卫生要求；阀芯采用陶瓷密封片，长期开关使用也不会出现滴漏问题，密封寿命远超普通橡胶密封结构；出水管与阀座的旋转连接部位设置有耐磨减摩垫片，长期旋转使用不会出现卡顿、磨损漏水的问题；弹簧表面做了防锈镀层处理，长期处于厨房潮湿、

　　多油烟的环境下也不会出现锈迹、镀层脱落的问题。建模过程中对所有运动部件做了干涉检查，抽拉软管在最大抽出长度、任意弯曲角度下都不会与弹簧、出水管内壁产生摩擦卡滞，手柄在全流量、全温度调节行程内也不会与阀座、台盆边缘产生碰撞，所有密封槽的尺寸公差都按照密封件的压缩比要求设置，保证装配后密封可靠，不会出现渗漏问题。安装结构上做了快装设计，底座锁紧螺母采用大尺寸防滑结构，不用专业工具，徒手就能完成锁紧固定，后期维护更换阀芯时，只需要拆卸手柄顶部的装饰盖就能取出阀芯，不用整体拆下龙头，降低维护难度。
