德乌布林结构流体导通旋转接头

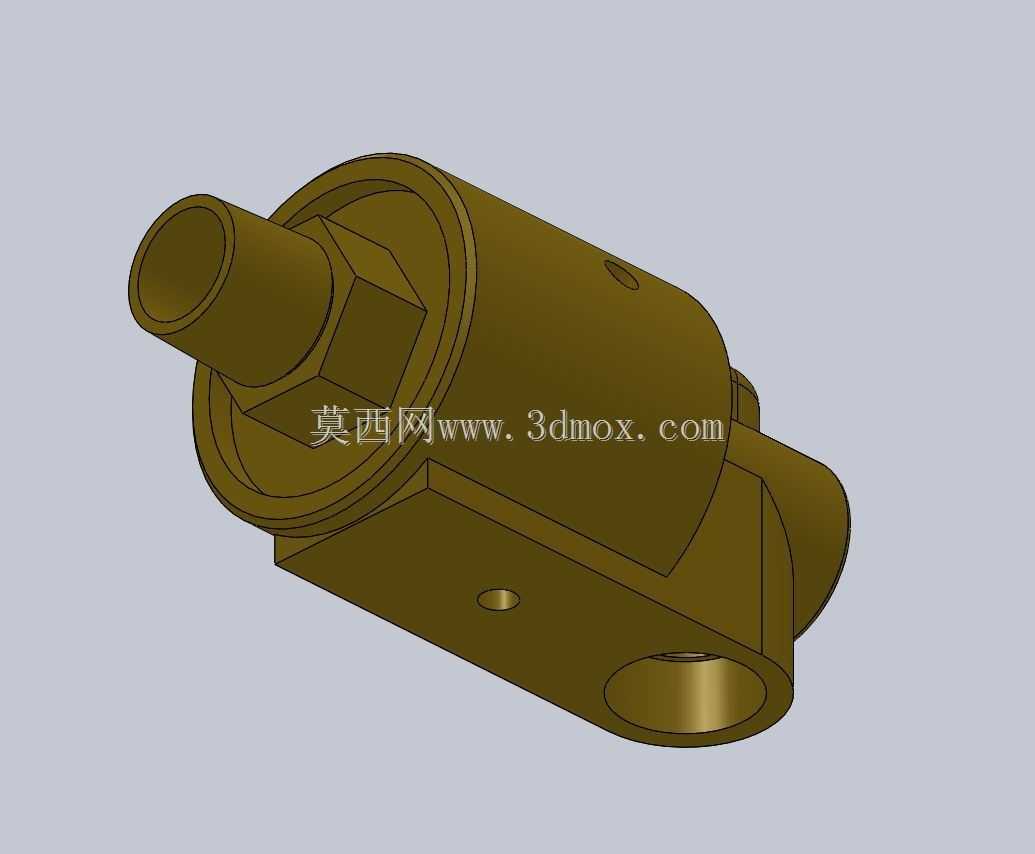

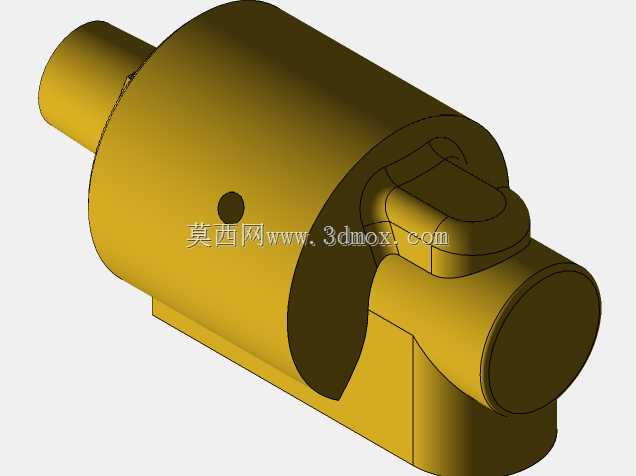

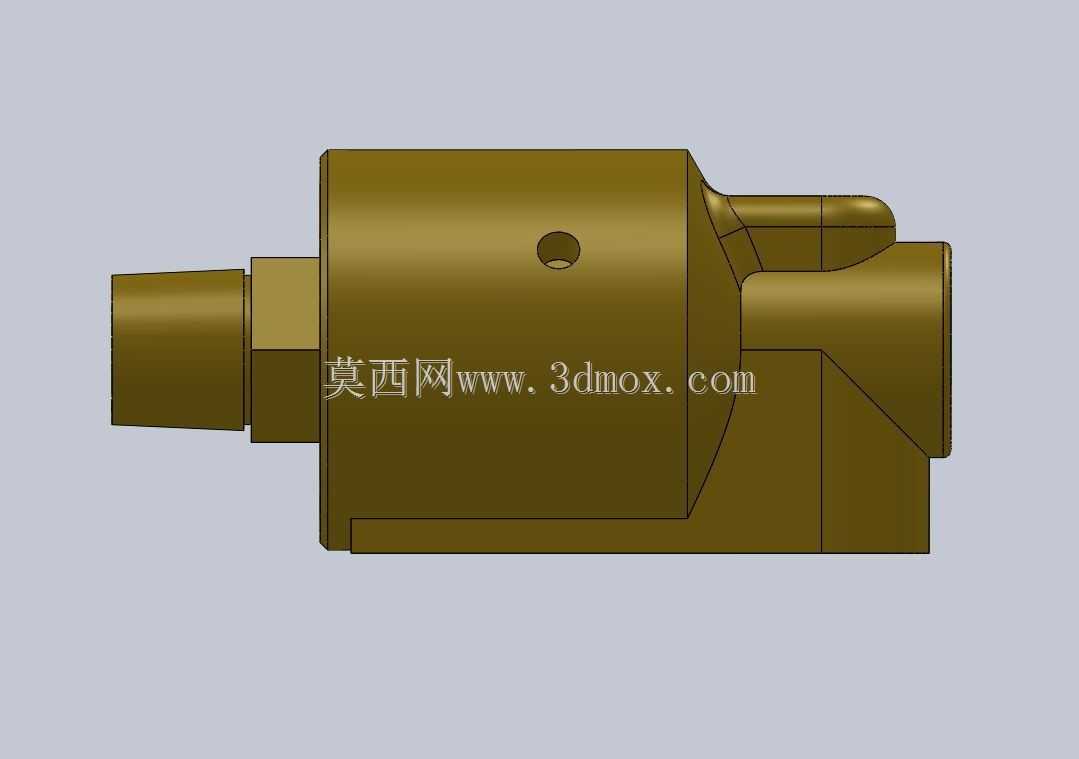

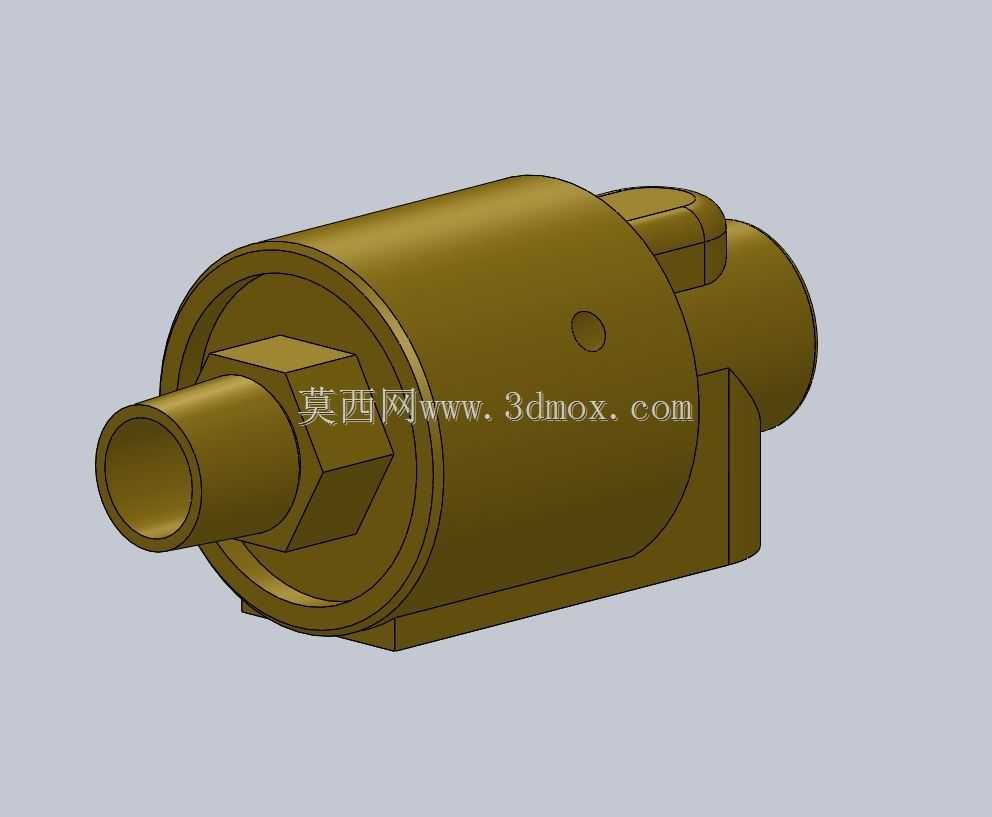

　　在连续运转的工业生产场景里，固定管路与持续做旋转动作的设备辊筒、转轴之间的介质输送，一直是管路设计里容易出问题的环节——如果直接用硬管连接，设备转动时管路会跟着扭转，轻则密封失效漏液，重则管路直接扭断裂造成生产中断，这类旋转导通的需求，就需要靠专用的旋转接头来实现。这款旋转接头的结构设计，核心围绕动密封的可靠性与介质导通的顺畅性展开，主体采用阶梯式圆柱壳体结构，侧部伸出的接口用于连接固定侧的流体管路，轴向伸出的柱式接口则对接旋转端的设备轴腔，两个接口的内孔做了平滑过渡处理，避免介质流经时出现局部涡流造成压损，同时也减少介质内杂质在拐角处沉积堵塞的概率。壳体上的小定位孔，是用于安装防转销的结构，安装时防转销会卡在设备的固定支架上，

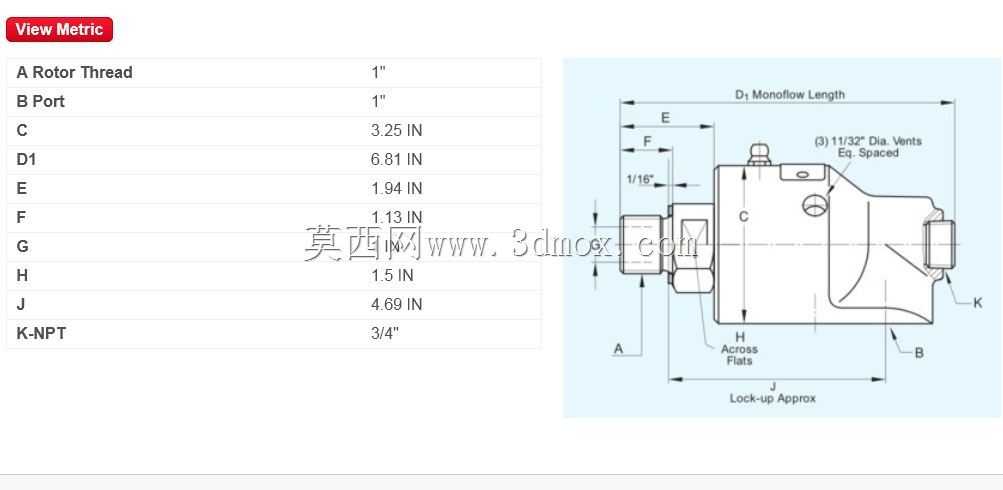

　　避免接头壳体跟着旋转端同步转动，保证固定侧管路不会被扭转，这个定位孔的位置经过受力校核，距离旋转中心的力臂长度刚好能抵消密封件转动带来的摩擦力矩，不会出现壳体跟转的情况。从安装边界来看，轴向接口的外径尺寸与常见的设备辊筒轴端内孔适配，接口根部做了六角结构，方便安装时用扳手卡紧施加拧紧力矩，不会因为拧紧时打滑造成密封面贴合不到位；侧部接口的朝向与壳体轴线垂直，安装时需要预留足够的管路弯折空间，避免管路对接后出现别劲的情况，长期别劲会导致壳体受力不均，加剧内部密封件的偏磨，缩短接头的使用寿命。在实际应用中，这类旋转接头常配套用在冷轧机组的导辊、印刷设备的加热辊、无纺布生产线的烘筒、工程机械的旋转液压管路等场景，根据输送介质的不同，

　　可以适配冷却水、导热油、压缩空气、液压油等不同流体，内部的密封结构会根据介质特性做对应匹配，比如输送高温导热油时会选用耐温的氟橡胶密封件，输送液压油时会选用耐油的丁腈橡胶密封，保证不同工况下的密封可靠性。设计这款接头的三维结构时，首先要确定旋转中心的同轴度，壳体内部的轴承安装位、密封件安装槽、轴向接口的内孔都要保证同轴度公差在0.02mm以内，否则转动时会出现密封件偏磨、轴承卡滞的问题；其次是密封件的压缩量控制，动密封的压缩量不能太大也不能太小，压缩量过大会增大转动阻力，加速密封件磨损，压缩量太小则会出现介质泄漏，设计时密封槽的深度尺寸要根据密封件的线径做精确计算，保证压缩量在合理区间。另外，壳体的壁厚设计也经过强度校核，

　　在承受额定工作压力时，壳体的变形量不会超过密封件的补偿范围，避免压力波动时出现泄漏；壳体外部的加强筋结构，在不增加过多整体重量的前提下，提升了壳体的结构刚性，避免安装时受力造成壳体变形。在做设备选型匹配时，除了核对接口尺寸、工作压力、介质类型之外，还要确认设备的最高转速，这款接头的内部轴承选用深沟球轴承，能承受一定的径向力，适配中低转速的旋转设备，如果是高转速场景则需要重新选配高速轴承，同时做动平衡校核，避免高速转动时出现振动。日常维护时，只需要定期检查接头处有没有介质泄漏，观察转动时有没有异常的卡顿或者异响，不需要频繁拆解，密封件达到使用寿命后可以单独更换，不需要整体更换接头，降低了设备的维护成本。
