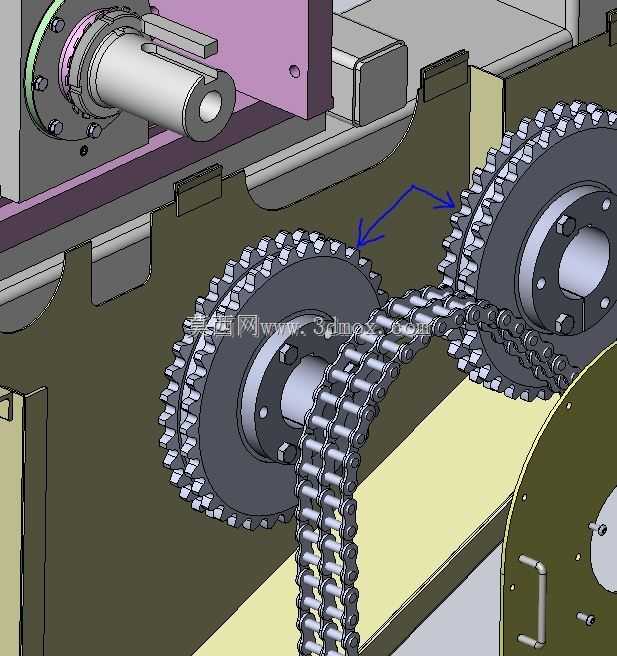

双辊36齿ANSI链轮带衬套传动组件

　　在各类需要大扭矩、长距离定比传动的工业设备场景中，链传动始终是可靠性表现突出的传动方案，这套带SURE-GRIP衬套的双辊36齿ANSI链轮组件，正是针对重载传动工况设计的核心传动部件。不同于常规单排链轮结构，该组件采用双辊齿形设计，适配双排滚子链条的啮合需求，单组链轮可同时与两列链条形成稳定啮合，在同等安装空间下能传递更大的输出扭矩，有效降低单排链条的载荷峰值，减少链条拉伸疲劳失效的概率，常见于冶金输送线、重型物料搬运设备、农机传动系统、矿山给料设备这类对传动可靠性要求极高的场景中。

　　从实际安装适配的角度看，该链轮组件的衬套采用EX3系列SURE-GRIP结构，这种胀紧式衬套不需要在轴上加工键槽就能实现链轮与传动轴的无间隙锁紧，安装时不需要额外的轴向定位工装，仅通过拧紧衬套的锁紧螺钉就能获得足够的抱紧力，既避免了键连接带来的应力集中问题，也能在设备过载时通过衬套的微量打滑保护后续传动结构，同时大幅降低了现场安装、后期维护更换链轮的操作难度，不需要对传动轴做额外的精加工处理，适配不同公差范围的常规光轴安装需求。

　　齿形设计完全遵循ANSI链轮标准规范，36齿的齿数选择兼顾了传动平稳性与结构紧凑性，相比小齿数链轮，36齿的结构能让链条啮入、啮出齿槽的动载荷降低30%以上，减少链条运行过程中的多边形效应带来的振动与冲击，运行时的噪音水平也能得到有效控制；齿面的啮合轮廓经过优化，齿顶与齿侧的过渡圆角做了加大处理，能减少链条滚子与齿面的接触应力，延长链轮与配套链条的整体使用寿命。双辊的结构布局让两排链条的受力完全对称，不会出现单排链轮传动时的侧向偏载问题，避免链轮长期运行后出现齿面偏磨、轴承受侧向力过早损坏的问题。

　　从安装边界来看，该链轮的轮毂长度、衬套的锁紧行程都经过匹配设计，安装时轴向占用空间紧凑，链轮的齿顶圆直径、轮毂外径都预留了足够的安全间隙，适配常规的链传动防护罩安装要求，不需要额外修改周边的机架结构就能直接替换同规格的常规链轮组件。在实际选型应用中，这类双辊链轮组件通常布置在传动系统的动力输出端与负载输入端之间，通过双排链条形成稳定的传动链路，当设备需要正反转切换时，无键胀紧衬套的结构也不会出现键连接的反向间隙，传动精度更有保障。

　　设计过程中充分考虑了现场工况的复杂情况，链轮的整体结构做了轻量化优化，在保证齿根强度、轮毂刚度的前提下减少了不必要的材料冗余，既降低了链轮自身的转动惯量，让设备启动、制动时的冲击更小，也方便现场人工搬运安装。齿部的硬度匹配链条滚子的硬度区间，不会出现齿面硬度过高磨损失效快、或者硬度过低导致齿面压溃变形的问题，长期运行下的磨损均匀性更好，能保证链条与链轮的啮合精度始终处于合理区间，减少链条跳齿、脱链的故障概率。对于做设备改造、非标传动系统设计的工程师来说，这种带标准胀紧衬套的链轮组件不需要额外加工定制连接结构，能直接套用标准链传动的设计参数，大幅缩短设计周期，也能降低后续备件采购的通用性成本。
