托克锁环配套轴系安装结构三维设计

　　这套轴系装配结构的核心锁紧部件采用托克锁环形式，主要应用在重载传动设备的转轴固定场景中，常见于矿山输送设备、大型减速机、冶金轧机辅传这类需要承受轴向冲击载荷的动力传递环节。在实际设备运行过程中，转轴作为动力传递的核心载体，既要承担齿轮啮合带来的径向扭矩，还要应对设备启停、负载突变时产生的轴向窜动，锁环的作用就是在轴肩与轴承内圈之间形成稳定的轴向定位，避免转轴在高速运转过程中出现位移，进而导致齿轮啮合错位、轴承偏磨等故障。

　　从设计思路上看，这套轴系结构优先考虑了装配便利性与运行可靠性的平衡，锁环采用开口式弹性结构设计，安装时无需对转轴进行额外的开槽加工，只需要将锁环卡入转轴预设的定位环槽内，通过自身的弹性张力贴合槽壁，再配合两侧的挡圈与轴承内圈端面形成刚性抵接，就能实现轴向位置的锁定。和传统的圆螺母锁紧方式相比，这种锁环结构不需要在转轴端部加工外螺纹，不会削弱转轴的整体抗弯强度，同时装配时不需要专用的勾头扳手，在设备检修空间受限的场景下，拆装效率能提升40%以上，尤其适合井下设备、高空布置的传动装置这类维护操作空间狭小的工况。

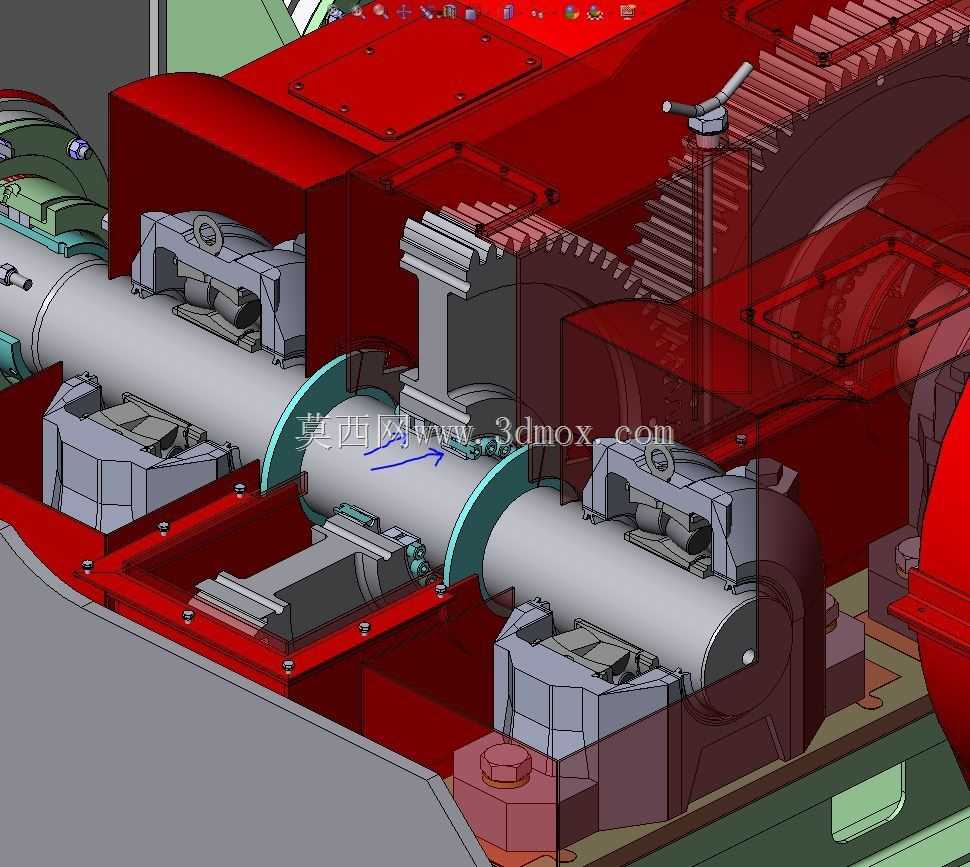

　　在外形尺寸与安装边界的设计上，锁环的径向厚度控制在合理范围内，不会超出轴承内圈的外径尺寸，因此不需要在轴承座上额外加工避让槽，能够适配标准系列的剖分式轴承座安装要求，和现有通用轴承配件的互换性较强。轴系整体的安装基准以两端轴承座的安装孔为定位基准，转轴上的锁环安装槽位置公差严格控制在0.02mm以内，确保锁环安装后两端面的跳动量符合高速运转的要求，避免锁环随轴转动时出现偏摆，导致轴向锁紧力不均。从图中装配关系可以看到，锁环一侧抵接在传动齿轮的轮毂端面，另一侧贴合轴承内圈，齿轮传递过来的轴向力会通过锁环均匀传递到轴承内圈，再经由轴承滚动体传递到轴承座与设备壳体上，整个力传递路径没有应力集中点，能够承受较大的瞬时轴向冲击。

　　在实际选型应用中，这类锁环配套的轴系结构需要根据转轴的实际直径、承受的轴向载荷大小来匹配对应规格的锁环，安装时需要注意清理环槽内的铁屑与毛刺，避免锁环安装后出现卡滞，无法完全贴合槽底导致锁紧失效。同时在轴系装配完成后，需要手动盘车检查转轴的转动灵活性，确认锁环没有与周边的密封件、轴承端盖发生摩擦，避免运转过程中出现异常磨损。和传统的轴端挡板锁紧结构相比，这种锁环结构可以布置在轴系的中间位置，不需要占用轴端的安装空间，能够给联轴器、制动轮等轴端配件留出更多的布置余量，让整个传动系统的结构布局更加紧凑，减少设备的整体占地面积。在长期运行的工况下，锁环采用高强度弹簧钢材质制作，表面经过淬火处理，具备足够的耐磨性与抗疲劳强度，能够在反复的轴向载荷冲击下保持弹性张力，不会出现松弛失效的问题，有效降低设备的日常维护频次，减少非计划停机的时间。
