钢管式越野车辆承载网架底盘结构设计

　　这套管架式底盘结构，主要面向非道路场景的小型越野载具、全地形休闲车辆以及场地竞技类越野装备开发，核心承担整车所有部件的承载、力传导以及碰撞防护功能，区别于传统冲压焊接的一体式车壳底盘，这种桁架式管架结构不需要依赖外覆盖件承担结构强度，所有受力路径都通过金属管材的排布完成传导，适配没有完整封闭车身的轻量化越野载具使用场景。从实际使用场景来看，这类管架底盘常应用在山地作业的小型通勤载具、沙漠穿越的轻型全地形车、场地越野卡丁车以及定制改装的越野赛车之上，能够应对非铺装路面的连续冲击、飞坡落地的瞬时载荷，甚至是低速碰撞下的结构防护需求，相比冲压钣金底盘，在同等重量下能实现更高的结构刚度，同时预留了极大的改装调整空间，

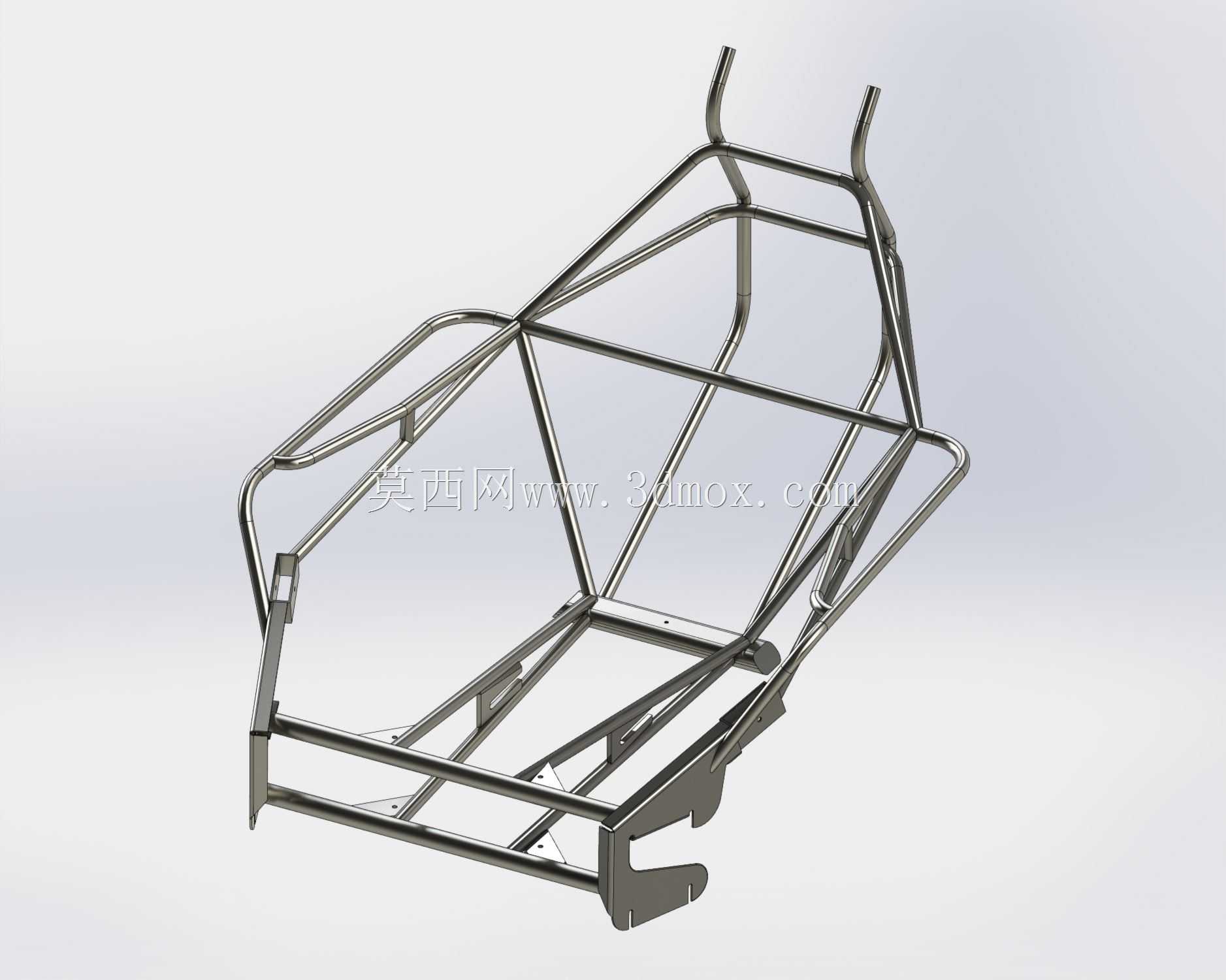

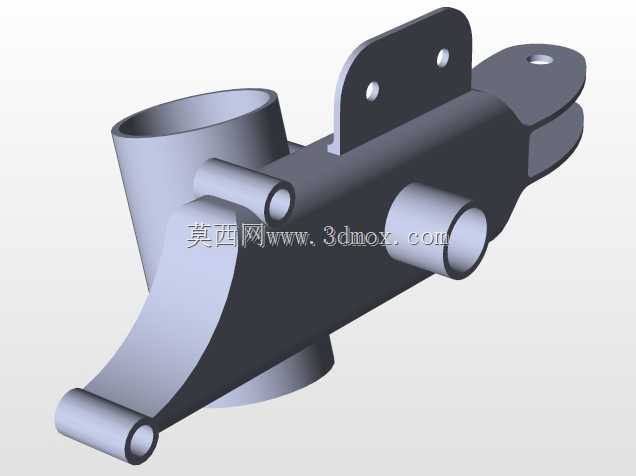

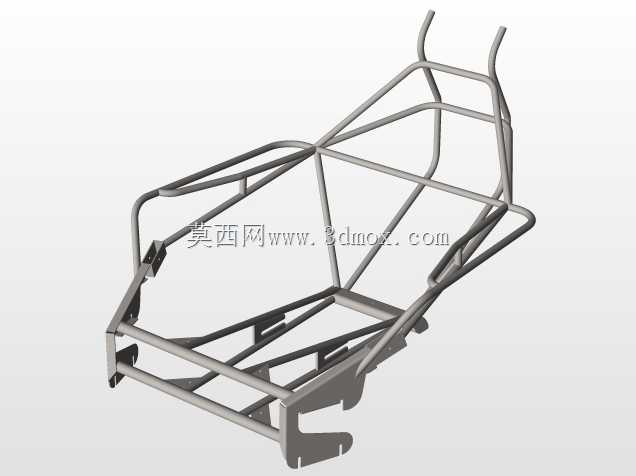

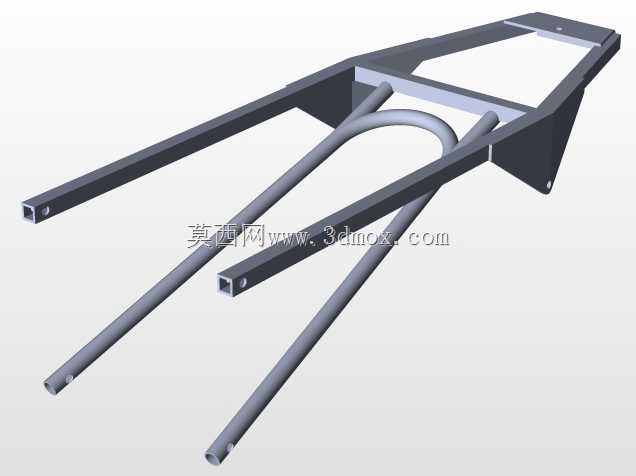

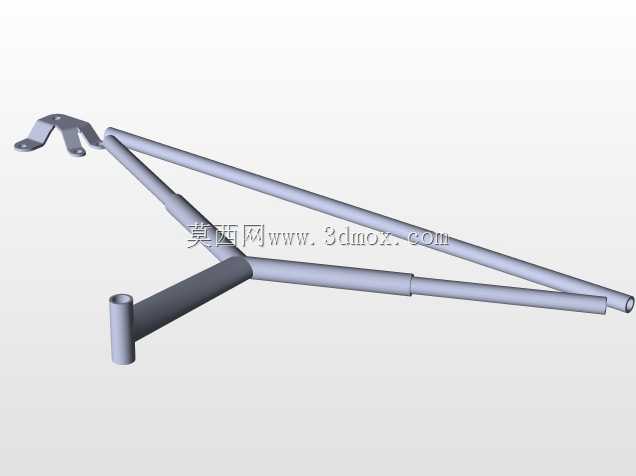

　　方便后期根据使用需求调整动力、悬架以及防护部件的安装位置。在功能特性层面，这套网架底盘采用闭环桁架结构设计，所有管材的连接节点都经过受力路径优化，乘员舱区域形成完整的笼式受力环，当车辆发生侧翻或者正面碰撞时，冲击力会沿着管材的轴向快速分散到整个底盘框架，避免局部应力集中导致结构弯折失效；底盘下部预留了悬架安装的硬点位置，前后端的安装支座直接和主纵梁管材焊接为一体，能够适配双叉臂、整体桥等多种悬架结构形式，中部的预留空间可以布置动力总成、燃油箱以及传动机构，上部的管架结构既可以作为座椅的安装支撑，也能直接充当防滚架的主体结构，不需要额外加装防滚部件就能满足越野场景的安全防护要求。设计思路上，这套结构优先遵循受力最短路径原则，

　　主承力管材采用大直径薄壁金属管，沿着整车纵向、横向以及斜向交叉排布，避免出现长距离无支撑的悬空管材段，减少管材受弯的工况，尽可能让每一段管材都承担轴向拉压载荷，充分发挥金属管材的材料性能；针对不同位置的受力差异，管材的直径和壁厚做了差异化匹配，比如承担悬架冲击载荷的下部纵梁、承担碰撞力的前部防撞结构采用更厚的管材，而仅承担蒙皮支撑、附件安装的上部辅助管架则采用薄壁小管，在保证整体刚度的前提下尽可能控制结构自重。在安装边界与尺寸层面，这套底盘的整体宽度适配常规单人或双座越野载具的轮距要求，下部安装点的横向间距匹配主流小型越野轮胎的转向跳动空间，不会在车轮大行程跳动时出现结构干涉；底盘的纵向长度预留了动力舱、

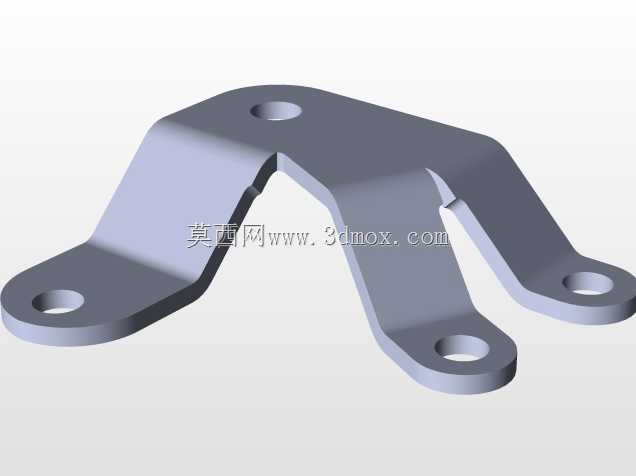

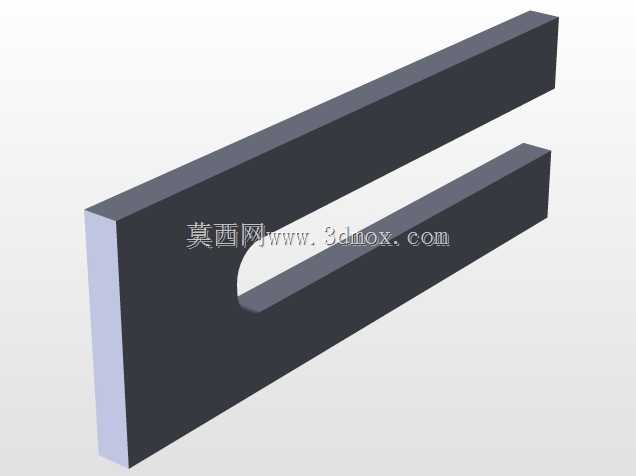

　　乘员舱以及后部储物/备用部件的安装空间，前部管架的高度不影响前轮转向的最大转角，上部乘员舱的管架轮廓符合人体工程学的乘坐空间要求，座椅安装点的位置能够保证驾乘人员的重心落在底盘的中心区域，避免车辆爬坡或者飞坡时出现重心偏移导致的操控稳定性下降；所有外接部件的安装面都设计了平面焊接支座，预留标准的螺栓安装孔位，不需要后期在管材上二次打孔破坏结构强度，悬架、动力、转向系统的安装硬点坐标都经过运动校核，保证各部件运动过程中不会和管架结构发生剐蹭干涉。从实际工程落地的角度，这类管架结构的生产不需要大型冲压模具，只需要通过管材弯管、定位工装焊接即可完成生产，小批量定制场景下的制造成本远低于一体式冲压底盘，同时结构的可修复性更强，越野场景下如果出现局部管材变形，只需要切割更换对应段的管材即可完成修复，不需要整体更换底盘总成，非常适配非道路越野载具的使用维护需求。
