阿兰德拉间歇传动凸轮机构结构设计

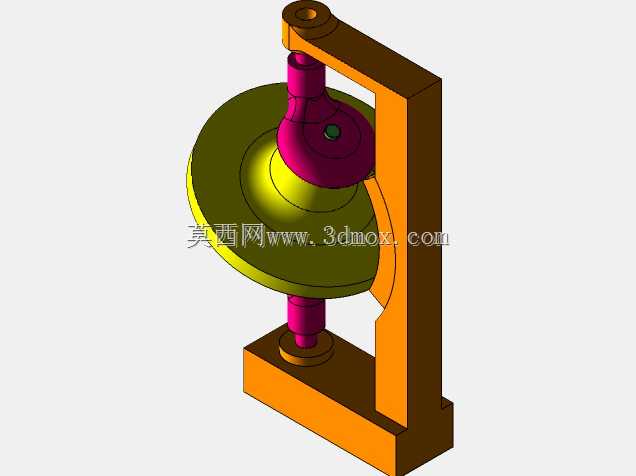

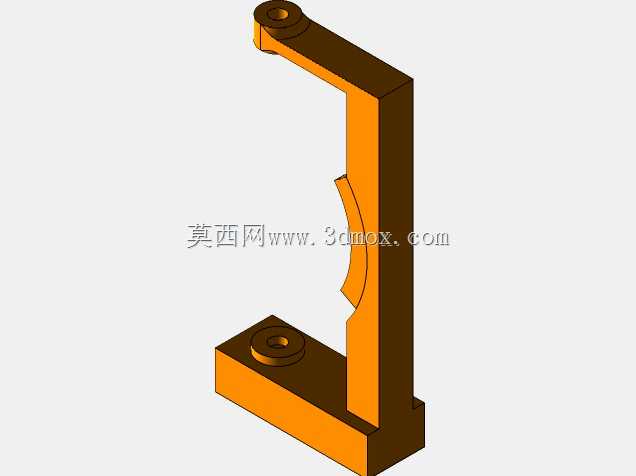

　　这套阿兰德拉机构属于典型的空间凸轮间歇传动构件，在轻工包装、食品灌装、小型自动化装配工位的间歇送进场景中应用十分广泛，核心作用是把输入轴的连续回转运动，转换为从动件沿竖直方向的间歇式往复直线运动，匹配工位切换时的停顿动作需求，避免传动过程中的刚性冲击。从实际装配逻辑来看，整套机构的支撑框架采用C型开式立式布局，上下同轴设置从动件的导向轴座，框架单侧的竖直臂承担凸轮组件的安装定位功能，这种布局的优势在于装配时无需复杂的同轴度找正，上下轴座的安装孔在框架加工时一次装夹镗削完成，同轴度公差可控制在0.02mm以内，能大幅降低后期装配调试的工作量。

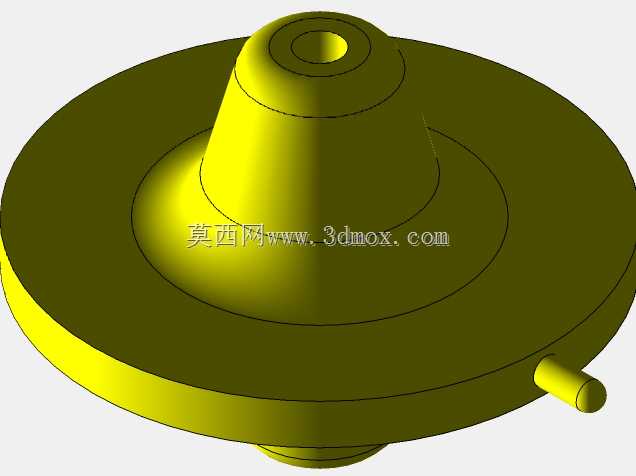

　　核心传动部分采用盘形空间凸轮与圆柱从动件的配合结构，凸轮盘的轮廓曲线根据从动件的运动行程、停顿时间参数做了平滑修型，升程段和回程段均采用修正等速运动规律，能在从动件启停瞬间把加速度突变控制在合理区间，减少高速运转时的振动和噪音。从动件上下两端的轴颈与框架轴座内的滑动轴承配合，轴颈表面做了淬硬处理，硬度达到HRC45-50，配合间隙控制在0.01-0.03mm之间，既保证运动过程无卡滞，也能避免间隙过大带来的传动回程误差。凸轮组件的安装轴与框架竖直臂上的轴承座配合，输入动力可通过轴端的联轴器连接驱动电机或传动链，动力输入方向与从动件运动方向呈空间垂直状态，能适配设备内部横向布置动力源的安装场景，减少传动链路的冗余构件。

　　从安装边界来看，整套机构的整体外轮廓在长宽高三个方向的尺寸适配小型自动化设备的工位安装需求，底部安装面预留了四个螺栓固定孔，可直接固定在设备的安装基板上，安装时需保证从动件的运动方向与工位执行件的运动方向平行，平行度公差不超过0.05mm/100mm，避免从动件承受额外的侧向力导致磨损加剧。机构的运动行程由凸轮轮廓的升程决定，可根据不同工位的送进距离需求更换对应轮廓的凸轮盘，无需改动整体支撑框架，具备一定的通用性。

　　在实际工况适配方面，这套机构适合在中低速间歇传动场景下使用，常规运转速度下凸轮与从动件的接触应力处于合理区间，接触位置可通过定期加注润滑脂降低磨损，无需复杂的润滑管路设计。从动件顶端预留了执行件安装接口，可直接连接压头、送料拨叉、工位挡块等末端执行零件，无需额外设计转接构件，能缩短设备的设计开发周期。设计过程中对凸轮轮廓与从动件的接触位置做了干涉检查，整个运动循环内所有构件之间无运动干涉，框架的C型开口结构也方便日常维护时检查凸轮和从动件的磨损情况，更换易损件时无需完全拆解整套机构，只需拆下对应侧的轴承端盖即可完成构件更换，大幅降低后期维护的时间成本。

　　从结构刚性角度考虑，支撑框架的截面尺寸做了合理的加强设计，竖直臂与上下横臂的连接位置采用圆角过渡，避免应力集中，在从动件承受最大轴向工作载荷时，框架的变形量可控制在0.01mm以内，不会因为框架变形导致从动件卡滞或传动精度下降。凸轮与从动件的接触位置设计了合理的接触宽度，能把接触压强控制在材料许用范围内，延长构件的使用寿命，长期运转下的精度保持性可满足一般自动化工位的传动精度要求，无需频繁调整传动间隙。
