带多孔排布的卷制钣金筒体结构设计

　　这类带规则多孔排布的卷制钣金筒体，在轻工物料输送、筛分设备、通风除尘管路的配套构件中应用十分广泛，日常做结构设计时，这类构件的建模核心往往不是筒体本身的回转特征，而是孔位排布与钣金展开折叠的逻辑匹配。从实际使用场景来看，这类筒体常作为筛分设备的转鼓筛网基体、输送线的透气滚筒外壳、或是除尘系统的匀风导流筒使用，不同工况下对孔位的排布密度、孔径公差、筒体圆度的要求差异较大：如果用作筛分转鼓，孔位的同轴度偏差需要控制在0.2mm以内，避免筛分时物料卡滞；如果用作通风导流构件，孔位的通流面积总和需要匹配管路风量参数，避免局部风阻过大产生紊流。

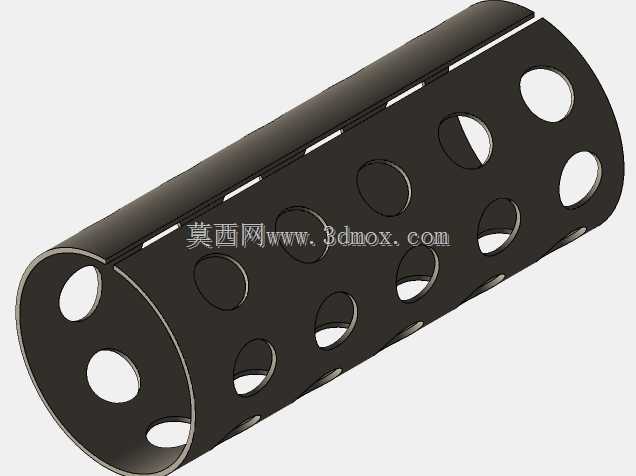

　　设计这类构件时，首先要确认安装边界的约束条件：筒体两端的对接轴径尺寸决定了筒体的卷制内径，常规工况下钣金筒体的卷制内径要比对接安装的轴套外径大0.1-0.15mm，预留热胀冷缩的装配间隙，同时筒体的轴向长度要比安装位的轴向空间短0.5mm，避免装配时出现轴向顶死的问题。孔位的排布逻辑需要结合钣金展开的工艺性调整，很多新手建模时直接在回转后的筒体面上阵列孔特征，展开后会出现孔位变形、孔间距偏差超差的问题，正确的设计思路是先在平板钣金状态下完成所有孔位的草图绘制与切除，通过软件的折叠命令完成筒体卷制成型，这样展开后的下料图孔位尺寸完全和设计值一致，不会出现成型后孔位偏移的问题。

　　从功能特性来看，筒体上的长圆孔与圆孔组合排布，是为了兼顾不同方向的受力与通流需求：沿筒体轴向排布的长圆孔可以抵消钣金卷制时产生的内应力，避免卷制过程中孔边出现应力开裂；圆周方向等距排布的圆孔则负责实现通流、筛分或是减重的功能。钣金的壁厚选择需要结合筒体的长径比调整，当长径比大于5时，壁厚要适当增加0.5-1mm，避免筒体转动时出现径向挠曲变形；如果是静止安装的导流筒体，壁厚可以适当减薄，在满足结构强度的前提下控制构件重量。

　　建模过程中需要注意折叠命令的折弯参数设置，钣金的折弯系数要匹配实际加工的板材属性，普通冷轧钢板的折弯K因子通常取0.45左右，不锈钢板材的K因子需要调整到0.42，这样展开后的下料尺寸才能和实际卷制后的尺寸匹配，避免出现卷制后筒体对接缝错位的问题。筒体侧边的对接缝位置要避开孔位集中区域，通常设置在两排孔的中间位置，对接缝的焊接余量要在平板建模时提前预留，避免焊接后筒体的实际圆度超差。另外，孔位的边缘要在建模时设置0.1mm的倒角去除锐边，一方面避免安装维护时划伤操作人员，另一方面也能减少流体通过孔位时的锐边阻力，降低工况运行时的风噪或是物料磨损。

　　实际选型应用时，这类多孔筒体的安装方式通常采用两端轴座支撑，筒体的端面需要设置外翻边结构来提升整体刚性，外翻边的折弯半径要匹配板材厚度，通常取板材厚度的1.5倍，避免折弯处出现裂纹。如果是用于物料接触的工况，孔位的排布方向要顺着物料的流动方向设置，减少物料对孔边的冲刷磨损，延长构件的使用寿命。在做装配校验时，要重点检查筒体转动时的外圆跳动量，跳动偏差需要控制在0.3mm以内，避免转动时和周边的密封件、刮料板出现干涉摩擦。
