倾斜式滚筒输送机架结构设计

　　在车间零散工件转运、包装线末端过渡、机加工工序间工件流转的场景里，这类带倾斜角度的滚筒输送结构是非常实用的非标输送单元，和水平长距离输送线不同，这类短距离倾斜辊道不需要额外配置驱动动力，依靠工件自身重力就能实现从高位到低位的自动滑移，能省去驱动电机、传动链条、电控系统的配置成本，也不需要额外布置供电线路，在很多空间局促、输送距离短、工位间存在固定高度差的生产场景里适配性极强。

　　从结构设计逻辑来看，这套机架采用型钢焊接作为主体承力框架，底部两支带安装底板的支腿直接通过膨胀螺栓固定在车间地面，支腿和主横梁之间采用斜撑加强，避免长期受载后出现框架变形，支腿的高度差直接决定了辊道的倾斜角度，设计时需要结合输送工件的材质、表面摩擦系数、单重来匹配倾斜角度，角度过小工件无法依靠自重顺畅滑移，角度过大则会导致工件下滑速度过快，末端撞击工位工装或者出现工件掉落的问题，常规钢制工件的输送场景下，倾斜角度通常控制在3度到7度之间，针对表面光滑的塑料件或者包装纸箱，角度还需要适当下调，必要时可以在末端加装阻尼辊或者缓冲挡块来控制工件停止位置。

　　辊筒部分采用等间距排布的无动力碳钢滚筒，滚筒两端通过轴承座固定在两侧的纵向安装梁上，滚筒的间距选择需要匹配输送工件的最小底面尺寸，保证工件在输送过程中始终有至少三根滚筒同时承托，避免工件卡入滚筒间隙或者出现输送倾斜，两侧纵向梁外侧加装了立式挡边结构，挡边高度高于滚筒上表面，防止工件在下滑过程中从辊道两侧偏移掉落，针对重量偏大的工件，还可以在挡边内侧加装耐磨衬条，减少工件和挡边的摩擦损耗。

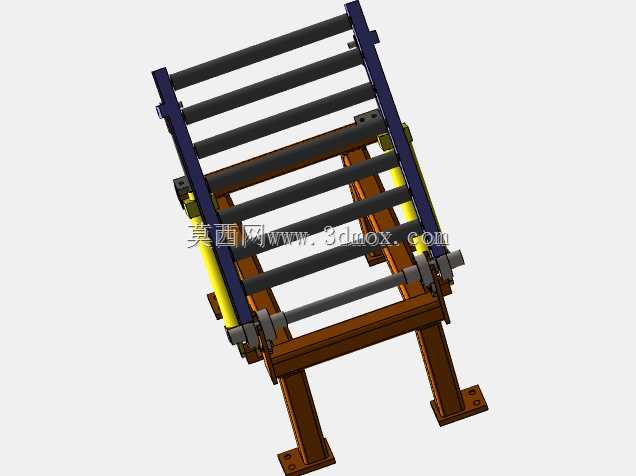

　　从安装边界来看，这类输送单元不需要预留驱动端的安装空间，整体宽度以两侧安装梁外侧为最大宽度边界，安装时只需要保证高位端对接上料工位的出料高度，低位端对接接料工位的进料高度，支腿底板的安装孔位需要和地面预埋的固定点对齐，固定完成后需要检测所有滚筒的上母线平面度，避免个别滚筒安装高度偏差导致工件输送卡顿。框架上预留的黄色部件安装位是缓冲阻尼单元的安装位置，针对自重较大的工件，可以加装弹簧阻尼或者液压阻尼缓冲件，控制工件下滑速度，避免高速冲击带来的设备损伤和工件磕碰。

　　这套结构的设计优势在于整体结构简单，加工制作难度低，维护成本极低，日常使用只需要定期给滚筒轴承加注润滑脂，检查滚筒转动是否顺畅，没有复杂的传动部件需要维护，在很多中小批量生产的车间里，这类无动力倾斜辊道是工序间物料转运性价比极高的选择，既可以单独作为工位间的过渡输送单元，也可以多段拼接组成更长的重力输送线，适配不同的车间布局需求。设计过程中需要重点核算机架的整体承重能力，根据输送工件的最大单重、单位长度上的工件排布总重，选择对应规格的型钢作为框架材料，避免长期重载下出现框架下挠，导致滚筒母线不在同一斜面上，出现工件卡滞的问题。同时两侧挡边的间距需要比输送工件的最大宽度预留20到50毫米的间隙，避免工件尺寸公差波动导致卡在两侧挡边之间，影响输送顺畅度。
