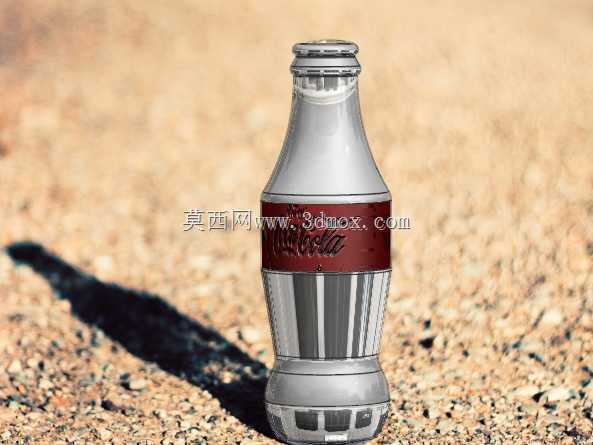

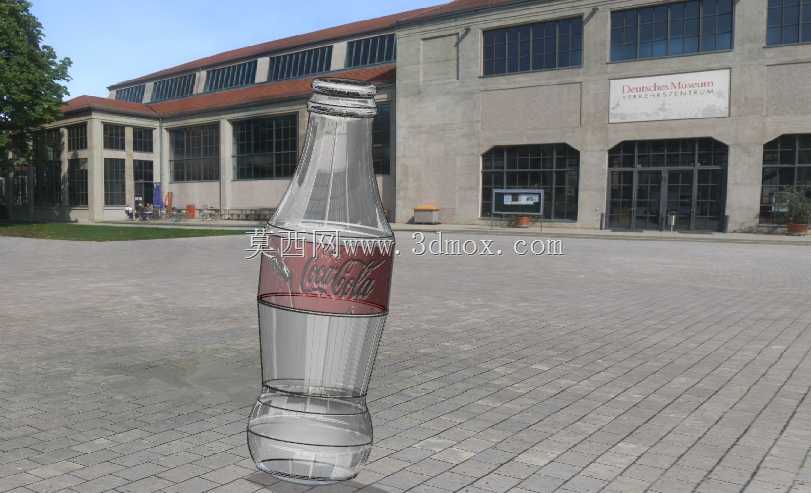

经典玻璃瓶装碳酸饮料容器结构设计

　　日常快消品的包装结构设计，往往藏着很多容易被忽略的工程细节，这款经典曲线造型的玻璃饮料瓶，在结构设计阶段需要兼顾生产、运输、使用全链路的工程需求。从实际应用场景来看，这类玻璃瓶主要用于碳酸类饮品的灌装、流通与终端售卖，覆盖从自动化灌装生产线、仓储堆垛、长途运输到消费者手持饮用的全流程，每个环节的受力工况都需要在三维建模阶段做充分的校核。

　　先从外形尺寸与安装边界说起，瓶身整体采用回转体基础造型，瓶口部分严格匹配标准皇冠盖的压合尺寸，瓶口外径、螺纹（实际为压合环槽）的公差带控制在极小范围内，保证自动化压盖设备能够精准对位，压合后密封胶圈的压缩量均匀，避免碳酸饮品的二氧化碳泄漏。瓶肩部分采用大曲率过渡曲面，而非直角转折，一方面是降低玻璃生产过程中的冷却应力集中，减少吹制成型后的残次品率，另一方面在运输堆垛过程中，上层瓶底的载荷能够通过曲面均匀分散到瓶身侧壁，避免局部应力过大导致的瓶身碎裂。

　　瓶身中部的收腰曲线是整个结构设计的核心，这个内凹的曲面造型并非单纯为了视觉辨识度，从功能特性上看，收腰位置刚好匹配成年人手掌握持的自然弧度，握持时手指能够贴合曲面形成足够的摩擦力，即使瓶身表面带有冷凝水也不易打滑；同时这个收腰结构相当于在瓶身中部设置了一道环形加强筋，能够提升瓶身整体的抗侧向挤压能力，在自动化生产线的输送过程中，瓶身之间的侧向碰撞、输送护栏的挤压都不会导致瓶身变形或破损。瓶底部分采用内凹的球面结构，配合底部一圈凸起的支撑环，首先是保证瓶子放置在平面上的稳定性，支撑环的平面度控制在合理范围内，避免放置时出现晃动感；其次内凹结构能够平衡瓶内碳酸气体的内压，当瓶内压力升高时，瓶底的曲面能够产生微小的弹性形变分散应力，避免平底结构在压力作用下向外凸起导致放置不稳。

　　从设计思路的落地来看，整个瓶身的曲面建模全程遵循玻璃吹制工艺的成型规律，所有曲面的曲率变化都做了顺滑过渡，没有曲率突变的位置，避免玻璃液在吹模过程中出现壁厚不均的问题——壁厚不均会直接导致瓶子的抗冲击性能下降，在跌落测试中容易从壁厚较薄的位置碎裂。瓶身的标签粘贴区域做了微幅的圆柱面平直处理，保证标签粘贴后不会出现褶皱、翘边，适配自动化贴标设备的滚贴作业，贴标位置的上下边缘设置了极浅的定位凸棱，能够让贴标设备的定位机构精准识别标签位置，保证整批产品的标签高度统一。

　　在实际生产适配层面，瓶身的整体高度、最大外径都严格匹配现有灌装生产线的工装尺寸，不需要对现有洗瓶、灌装、压盖、贴标、装箱设备做大规模改造，能够直接复用成熟的快消品包装生产线，降低生产端的设备适配成本。运输环节中，瓶身的最大外径尺寸适配标准周转箱的格位尺寸，每个周转箱内的瓶身间隙控制在合理范围，既避免运输过程中瓶身互相碰撞碎裂，又能最大化利用周转箱的内部空间，提升单箱装载量，降低单位产品的物流成本。手持饮用的场景下，瓶口的内径尺寸设计兼顾了饮用时的液体流速，不会因为流速过快导致呛饮，同时瓶口的唇边做了圆弧钝化处理，接触嘴唇时不会有尖锐的异物感，提升使用体验。

　　从结构强度校核的角度，建模过程中需要模拟多种工况：一是垂直堆垛工况，模拟仓储时多层堆码的垂直载荷，校核瓶肩、瓶底的应力分布；二是侧向挤压工况，模拟运输过程中货物挤压、手持握持的侧向力，校核收腰位置的结构强度；三是内压载荷工况，模拟高温环境下瓶内二氧化碳析出后的内部压力，校核整个瓶身的抗内压能力；四是跌落冲击工况，模拟常规搬运高度下的跌落冲击，校核瓶身最易破损位置的抗冲击性能。所有曲面的壁厚都保持均匀过渡，瓶口位置因为要承受压盖的冲击力，壁厚做了针对性加厚，保证压盖过程中不会出现瓶口崩裂的问题。
