铣床用C型夹持定位工装结构设计

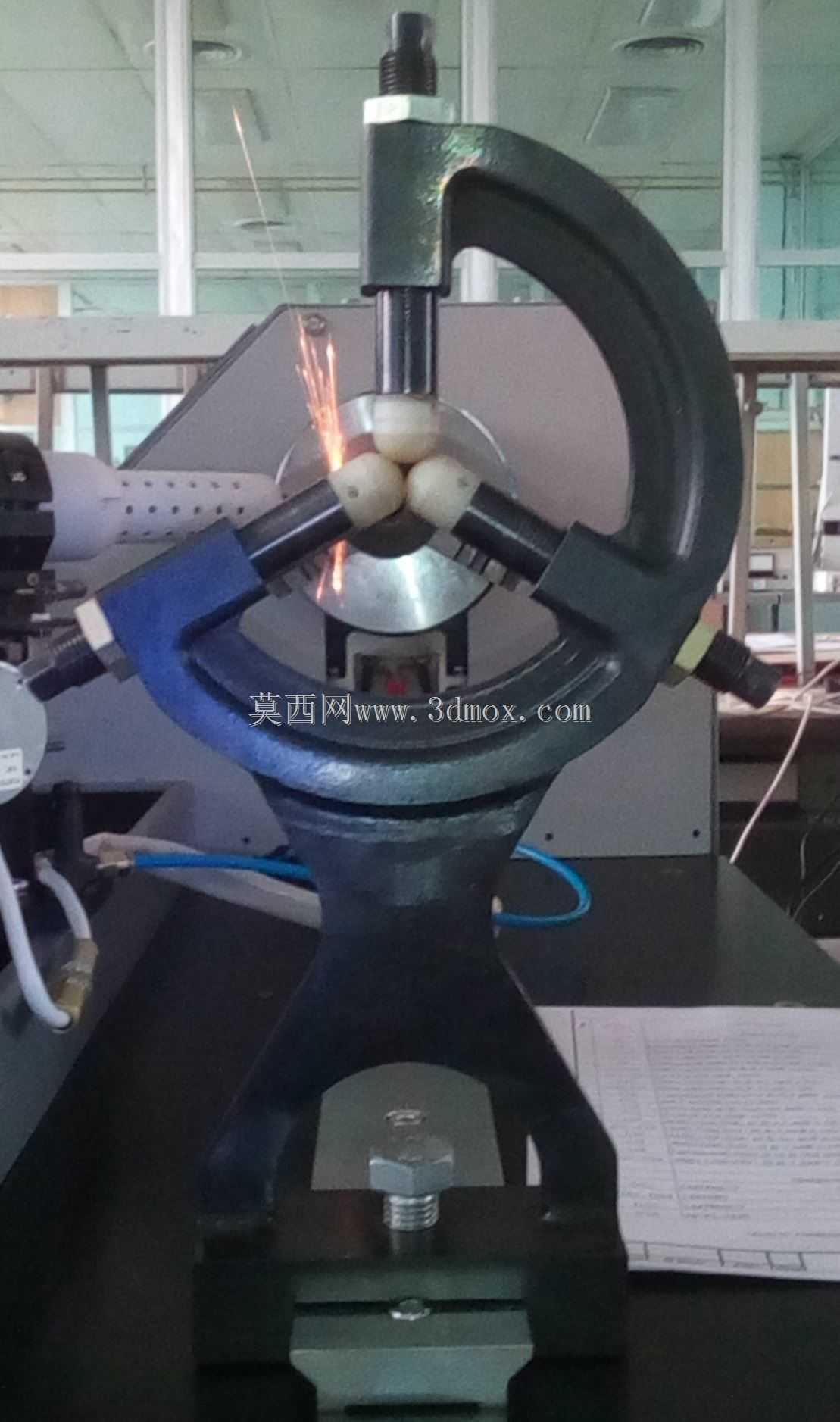

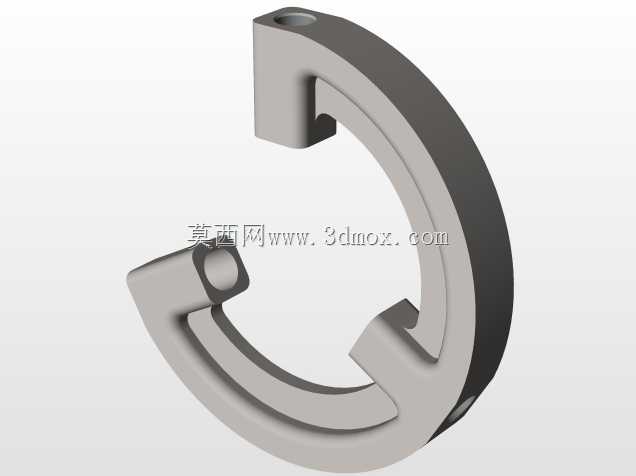

　　在常规立式铣床的小批量零件加工场景中，经常会遇到异形薄壁件、小型回转类零件的装夹难题，这类零件如果直接用平口钳夹持，很容易出现装夹变形、定位基准偏移的问题，尤其是需要在零件端面进行点焊辅助定位、小余量铣削修形的工序，常规夹具的避让空间不足，焊渣飞溅容易损伤钳口，刀具进给路径也容易和夹具本体发生干涉。这套C型结构的夹持工装，就是针对这类加工场景设计的配套铣床配件，整体采用开式C型框架结构，从结构受力层面适配铣床工位的垂直向下加工受力特性，框架的弧形过渡段做了等强度壁厚设计，在保证整体刚性的前提下，尽可能减少不必要的材料冗余，同时给加工区域留出足够的操作空间，不管是焊枪的进出、还是铣刀的进给路径，都不会和框架本体发生碰撞。

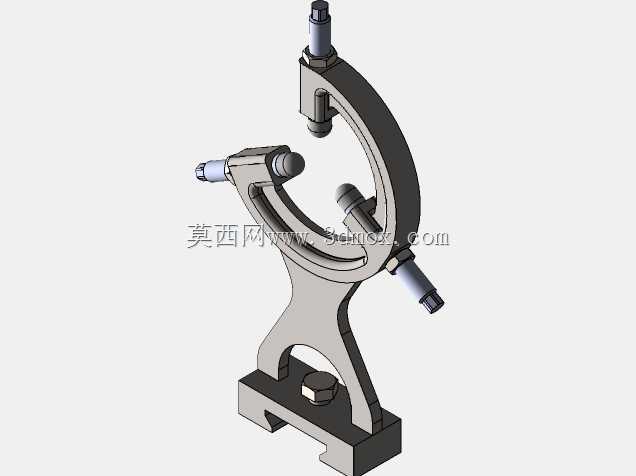

　　工装的顶部设置了带微调螺纹副的压头组件，压头端部采用三瓣式自适应定心结构，接触工件的端头镶嵌了非金属耐磨缓冲垫，既可以保证对不同直径的小型回转零件实现自动对中夹持，又能避免硬接触划伤工件表面，压头的螺纹导程经过匹配设计，旋转一圈的进给量适配薄壁件的夹持力度需求，不会因为进给量过大导致薄壁零件被夹变形。工装底部设置了和铣床工作台T型槽匹配的安装定位边，安装时可以直接卡入工作台的标准T型槽内，通过T型螺栓快速锁紧固定，不需要额外制作过渡连接板，安装边界完全适配常规立式铣床的工作台槽距，不会和工作台上的其他夹具、挡块产生位置干涉。从实际使用的角度来看，这套工装的夹持中心高度经过匹配设计，刚好对应铣床主轴的常用加工行程区间，

　　装夹小型零件时不需要额外垫高工件，就能让刀具处于最佳的切削刚性行程范围内，减少刀具悬伸长度，降低加工过程中的振刀风险。C型框架的开口方向可以根据加工需求在安装时调整角度，当需要进行侧面点焊或者侧向修形加工时，可以将开口朝向操作侧，给操作人员留出足够的操作空间，框架的内侧表面做了防飞溅涂层处理，点焊产生的焊渣溅落后不会直接粘附在框架表面，清理起来十分方便，不会因为焊渣堆积影响后续的装夹精度。压头组件和框架之间采用可拆卸的连接结构，当加工不同尺寸范围的工件时，可以更换对应规格的压头端头，不需要更换整个工装主体，大幅降低了多品种小批量加工的工装配套成本。工装底部的支撑座做了加宽处理，即使不锁紧T型螺栓，工装自身的重量也能保证在轻量铣削、

　　点焊工序中不会发生位移，适合临时补加工、样件修配这类快速装夹的使用场景。在结构设计的过程中，特意规避了常规C型夹容易出现的框架张口变形问题，在框架的受力最大的弧形段内侧做了加强筋结构，当压头施加最大夹持力时，框架的张口变形量控制在0.02mm以内，完全可以满足铣床常规加工的装夹精度要求，不会因为夹持变形导致工件的加工尺寸超差。和传统的机用虎钳相比，这套工装的夹持点更集中，对于需要在零件周边进行多工序操作的场景，不会有多余的钳体结构遮挡加工区域，尤其是针对需要边点焊边调整零件位置的修配工序，操作人员可以直接在工装夹持状态下微调零件角度，不需要反复松夹找正，能有效缩短单件加工的辅助装夹时间。工装的所有活动连接部位都设计了防尘结构，铣床加工产生的金属切屑不会进入螺纹配合间隙，长期使用也不会出现螺纹卡滞、压头进给不畅的问题，日常维护只需要定期在螺纹副上涂抹少量润滑脂即可，不需要复杂的拆解保养。
