高炉煤气不锈钢袋式过滤装置结构设计

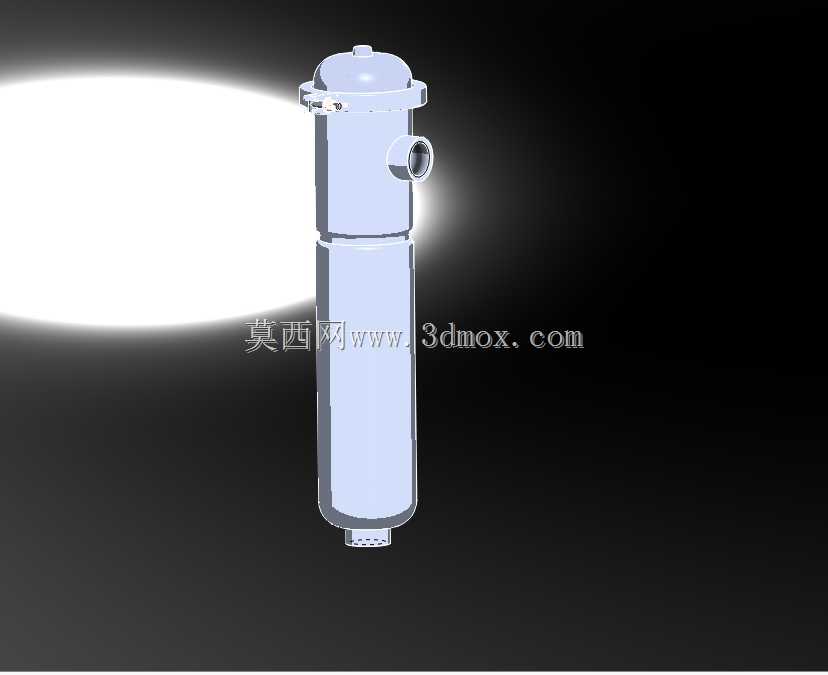

　　在钢铁冶炼的高炉煤气输配管网中，粗煤气经重力除尘、旋风除尘后，仍裹挟大量粒径10μm以下的细颗粒尘粒，若直接送入TRT余压发电装置、热风炉燃烧系统或是民用煤气管网，会造成透平叶片冲蚀磨损、燃烧器喷嘴堵塞、管道积灰缩径等一系列问题，这类袋式过滤装置正是设置在精除尘工段的核心分离设备，采用304不锈钢作为主体材质，适配高炉煤气含湿、含弱腐蚀性组分的工况，避免普通碳钢壳体长期运行出现的锈蚀剥落、焊缝渗漏问题。从结构设计逻辑来看，整体采用立式圆柱承压壳体布局，区别于卧式过滤设备占地空间大、滤芯更换需侧向抽拉的局限，立式结构可借助厂房垂直空间布置，单台设备的投影占地仅为同处理量卧式设备的35%左右，适配冶金厂区管廊紧凑的布置条件。

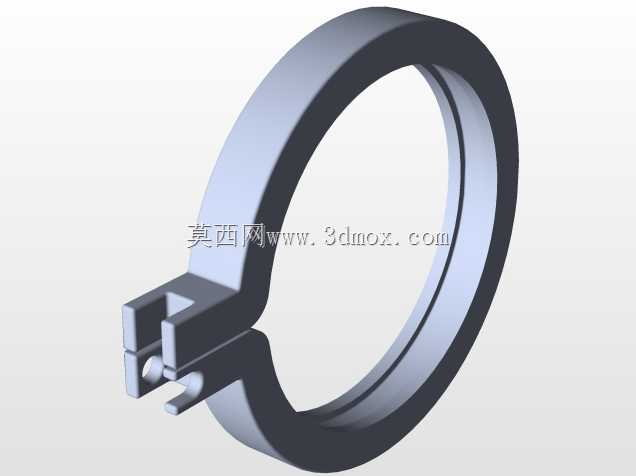

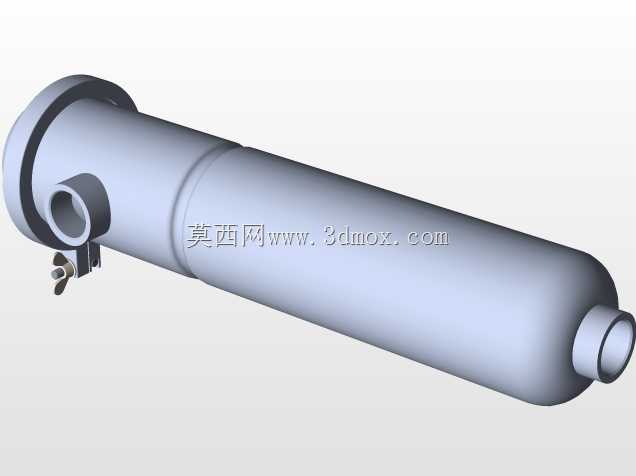

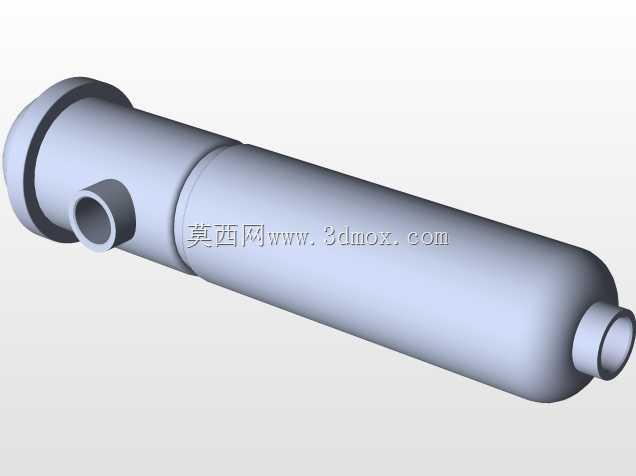

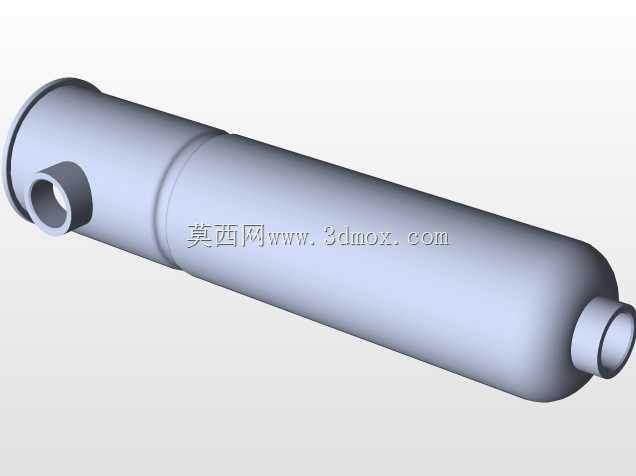

　　设备的接口采用侧进底出的流向设计，含尘煤气从筒体上部侧面的切向接口进入后，会先在筒体内形成旋流，大粒径尘粒在离心力作用下预先沉降至筒体下部的集尘段，减轻后续滤袋的过滤负荷，过滤后的洁净煤气从底部的轴向接口排出，这种流道设计可避免进气直接冲刷滤袋造成的局部磨损，延长滤袋的使用寿命。顶部采用快开式压盖结构，压盖与筒体之间采用快装卡箍配合硅橡胶密封圈密封，无需拆卸大量螺栓即可完成开盖操作，更换内置滤袋的单台作业时间可控制在20分钟以内，适配冶金厂区连续生产、停机检修窗口短的运维需求，压盖上设置的小型排气阀可在开盖前先行泄放筒体内的残余压力，保障运维操作的安全性。筒体下部设置的排污接口可定期排出沉降的积尘与冷凝积水，

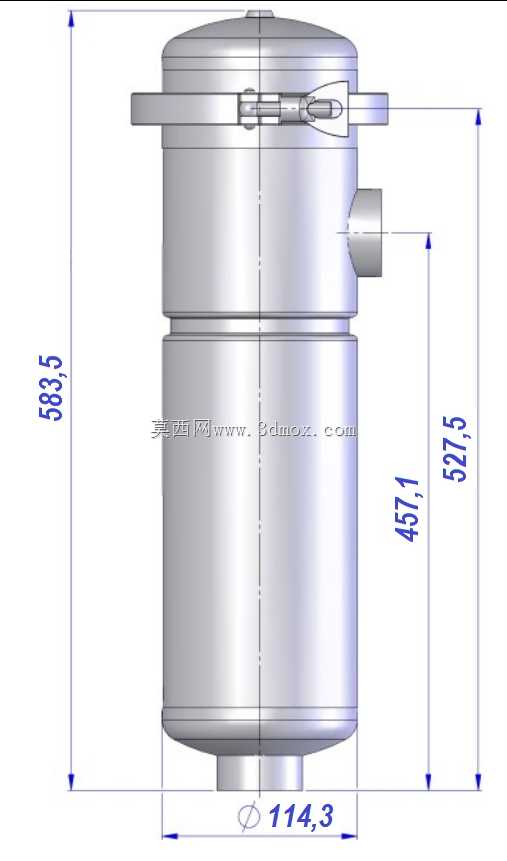

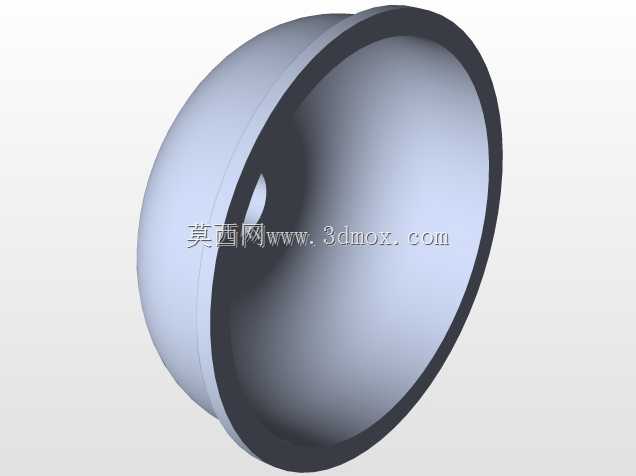

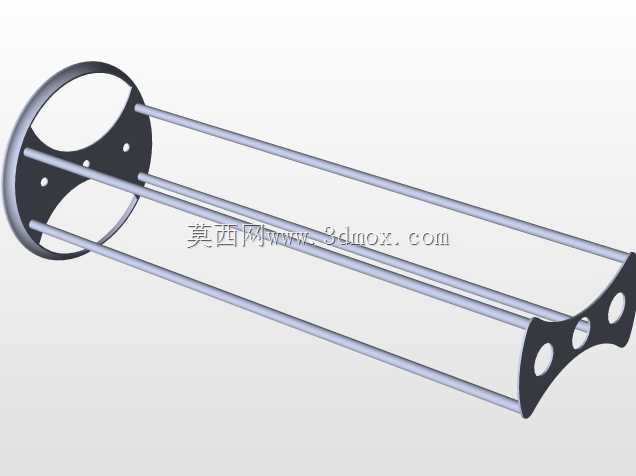

　　避免尘粒在底部堆积板结造成流道堵塞，接口位置距离筒体底部封头150mm，预留足够的积尘容积，正常工况下每周排污一次即可满足运行要求。从安装边界来看，设备的筒体直径根据处理气量匹配，单台处理量1200m³/h的规格筒体外径为325mm，总高度为1800mm，侧进气接口的中心高度距离设备安装基础1400mm，底部出气接口与排污接口均采用PN10压力等级的法兰连接，可直接对接厂区现有通径的煤气管道，安装时需在设备底部设置承重支架，支架的承载能力需不低于设备满水重量的1.5倍，同时设备需可靠接地，消除高炉煤气输送过程中产生的静电积聚风险。内置滤袋采用笼骨支撑结构，滤袋与筒体内部的安装孔板采用弹性涨圈密封，避免未过滤的煤气从密封缝隙短路流出，

　　滤袋的过滤精度可根据后续工段的要求选择，适配TRT入口要求的含尘浓度≤5mg/m³的控制指标。在建模过程中，对壳体的焊缝结构做了简化处理，保留了法兰、卡箍、接口的实际安装尺寸，可直接用于厂区设备布置的碰撞校验、管道应力分析的模型导入，也可作为同类承压过滤设备结构设计的参考蓝本，壳体的壁厚按照0.6MPa工作压力计算选取，满足煤气承压设备的强度要求，所有转角位置均做了圆弧过渡，避免应力集中造成的焊缝开裂隐患。
