工业设备配套防震锁闭门闩结构设计

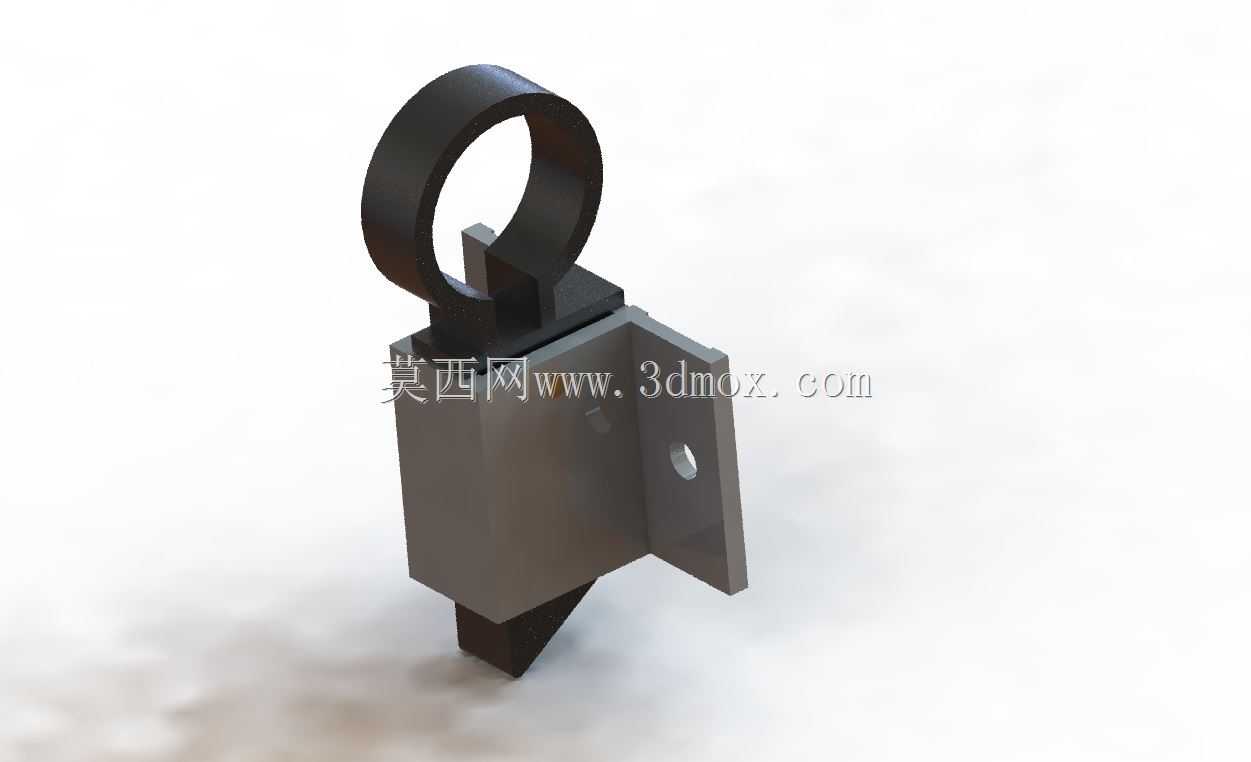

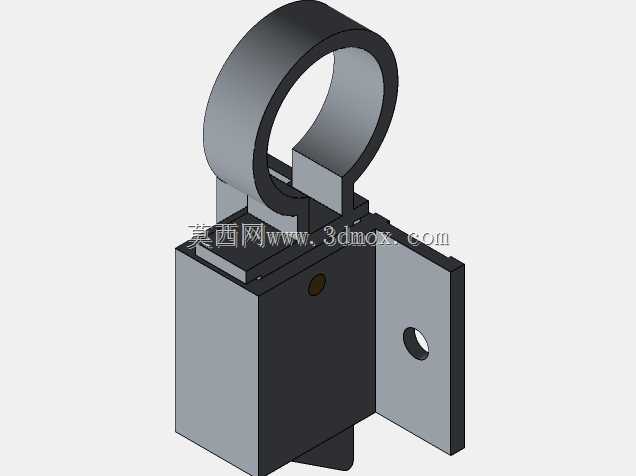

　　在工业柜体、户外设备舱、重型移动设备的舱门设计场景中，普通插销类门闩往往难以应对持续振动、冲击载荷带来的锁止失效问题，这类失效轻则导致舱门意外开启、内部元器件暴露受损，重则在设备运行过程中引发安全事故，防震门闩的结构设计正是针对这类工况痛点展开。从实际使用场景来看，这类门闩常被应用在工程机械舱门、户外配电柜舱体、轨道交通车载设备箱、重型生产线移动防护门等位置，这类场景普遍存在设备运行时持续振动、户外使用受外力碰撞、频繁开关门需要可靠锁止的共性需求，设计时首先要解决的就是振动工况下的锁止可靠性问题，避免插销受振自行回退脱出。从结构设计思路来看，这款门闩采用了插销本体加锁止环的组合结构，主体基座采用带安装孔的折边结构，

　　安装时可直接通过螺栓固定在舱门侧边的安装面上，不需要额外做复杂的预埋结构，适配现有多数工业舱门的安装预留位。插销部分采用楔形端头设计，在门体闭合时，楔形端头可以顺着门框上的锁扣斜面滑入，不需要精准对位就能顺利完成插合，降低了现场安装的对位精度要求，即使门体在长期使用后出现小幅形变错位，楔形端头也能顺利导入锁止位。顶部的环形提手一方面作为操作部件，操作人员提拉提手即可带动插销上行完成解锁，环形结构可以适配戴劳保手套的操作场景，不会出现打滑脱手的问题；另一方面，这个环形结构在插销完全落下锁止后，可以额外穿装铅封或者挂锁，实现锁止后的防误开、防非授权开启功能，满足部分有安全管控要求的设备舱使用需求。在防震性能的设计上，

　　插销与基座的配合段采用了小间隙配合，同时基座内部预留了阻尼结构的安装空间，插销落下后不会因为横向振动出现旷量，插销的行程设计上设置了足够的锁止深度，即使在持续的高频振动下，插销也不会因为小幅跳动脱出锁扣位置，相比普通直插式门闩，抗振动冲击的能力提升明显。从安装边界来看，基座的安装面为平面折边结构，两个安装孔的孔位间距适配常规工业五金的安装孔距标准，安装时只需要在舱门侧框对应位置开出两个螺栓过孔，或者直接采用焊接方式将基座固定在金属舱门上即可，不需要对舱门主体结构做大幅改动。插销的伸出长度经过匹配设计，锁止状态下伸出基座的长度能够完全贯穿门框上的配套锁扣，不会出现锁止深度不足的问题，解锁状态下插销的端头不会超出基座的安装平面，

　　避免开关门时插销刮蹭门框密封胶条。整个结构没有采用复杂的弹性零件或者易损构件，所有受力部件均为金属切削或者钣金成型，长期在户外高低温、粉尘、潮湿环境下使用也不会出现零件卡滞、失效的问题，维护时只需要定期在插销配合面涂抹少量润滑脂即可，不需要频繁更换易损件。在实际选型适配时，需要注意对应门框上配套锁扣的安装位置，保证插销落下时能够完全对准锁扣的中心孔位，同时要根据舱门的振动量级确认锁止深度是否满足需求，对于振动量级特别大的重型设备场景，可以在环形提手位置额外加装防松插销，进一步提升锁止的可靠性。这类门闩的结构设计没有冗余的功能部件，所有结构特征都围绕可靠锁止、防震抗冲、操作便捷、安装简单这几个核心需求展开，没有多余的装饰性结构，完全服务于工业场景的实际使用需求，建模过程中对各个配合面的公差、安装孔的位置度、插销的行程限位都做了精准的参数化设定，能够直接导出工程图用于生产加工，也可以直接导入设备整体装配中做干涉检查，验证舱门开关过程中与周边结构的间隙是否符合要求。
