金属卡接式圆柱连接锁紧配件结构

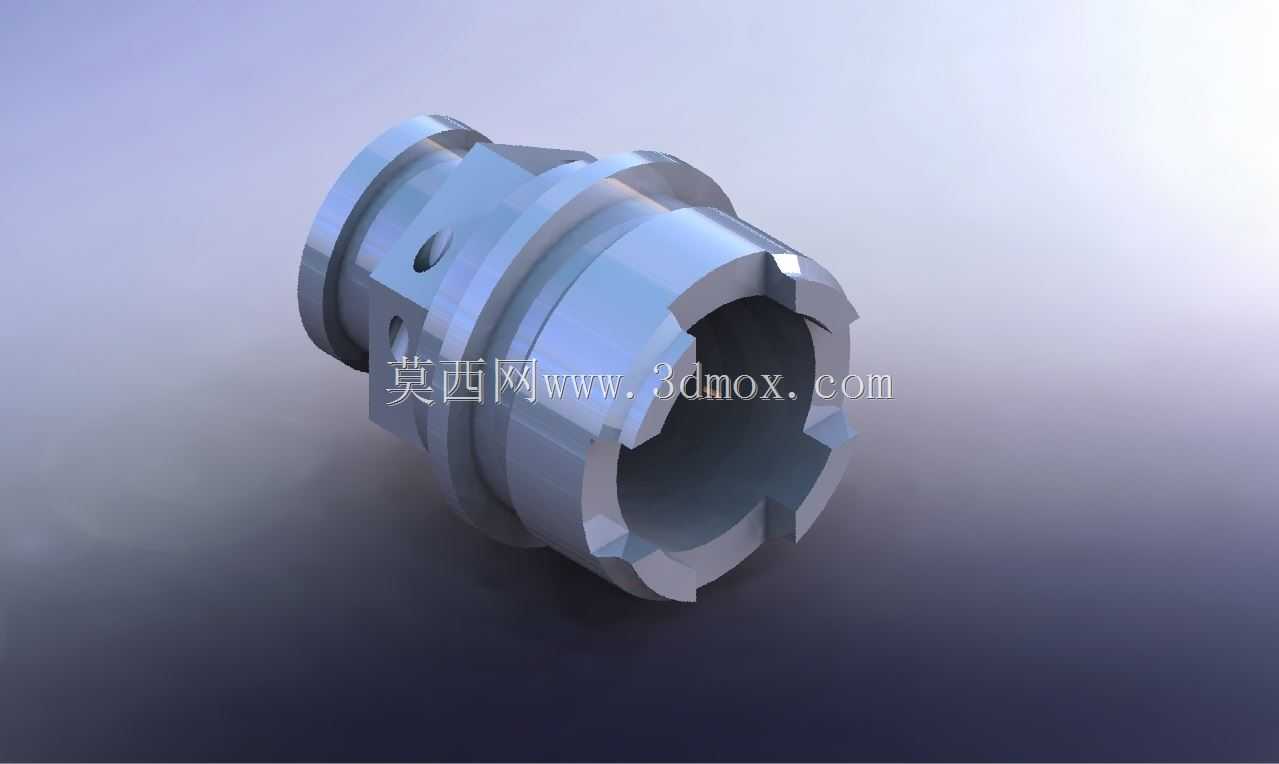

　　这类带端面卡爪的圆柱类金属配件，多应用在流体管路快换、工装夹具定位、传动轴端锁紧这类需要频繁拆装的工业场景中，日常在自动化生产线的气路接驳、液压支路快速对接、检测工位的工装快换模块上都能见到同结构构件的身影。从实际使用逻辑来看，该配件核心作用是实现两个对接构件的快速锁紧与定位，端面的开槽卡爪结构可以在对接时嵌入配对零件的卡槽内，仅需小角度旋转即可完成锁止，不需要额外加装螺栓、卡簧等紧固件，能大幅缩短工位换型、管路拆装的作业时间，在需要频繁切换工装的柔性生产线上，这类结构的配件能有效降低非生产停机时长。

　　从结构设计思路上看，整体采用阶梯轴式的外形布局，不同直径的轴段分别承担不同功能：小直径端为插入导向段，加工有微小的导入倒角，对接时可以顺利插入配对件的内孔，避免硬对接造成的端面磕碰划伤；中间的环形凸台为轴向定位面，对接到位后该端面会与配对件的贴合面完全抵靠，保证轴向安装尺寸的一致性，不会出现对接深度不一导致的密封失效或者锁紧不到位问题；大直径端的外圆做了防滑槽结构，方便操作人员徒手拧转完成锁紧动作，不需要借助额外扳手类工具；端面均匀分布的四个卡爪做了不等宽的错位设计，能实现防呆功能，只有配对件的卡槽与卡爪位置完全对应时才能插入，避免反向安装造成的结构损坏，每个卡爪的锁紧接触面都做了微小的斜度处理，锁止后会产生轴向的预紧力，让对接面紧密贴合，在存在振动的工况下也不会出现松脱。

　　尺寸设计上，该类配件的安装边界需要匹配对应通径的管路或者轴径，以常规同规格产品的参数逻辑来看，整体长度控制在对接端插入深度的1.5倍左右，保证插入后有足够的配合长度承受径向载荷，不会出现受力弯折的情况；外圆最大直径比对接内孔大20%左右，预留足够的壁厚承受锁紧时的张力，避免长期使用后出现卡爪断裂的问题；内孔为通径设计，内壁做了光滑过渡处理，用于流体输送场景时不会产生过大的流阻，用于轴类定位场景时可以保证轴件顺利穿过，不会出现卡滞。细节结构上，外圆上加工的径向小孔为定位销孔，当配件需要固定在基座上时，可以穿入圆柱销限制自身的周向转动，避免长期拧转对接时配件跟转造成的安装松动；各轴段的过渡位置都加工有退刀槽，一方面是满足机加工的工艺要求，避免车削加工时出现刀具磕碰，另一方面退刀槽可以储存少量润滑脂，在长期反复拆装的过程中减少配合面的磨损，延长配件的使用寿命。

　　从实际选型适配的角度来说，这类配件在设计时需要重点考量配合公差，插入段的外圆公差一般选取h7级精度，与配对内孔的H7公差形成间隙配合，既保证插入时的顺畅度，又不会因为间隙过大造成对接后的晃动；卡爪的锁紧面需要做淬火处理，表面硬度达到HRC40以上，反复锁紧解锁的工况下不会出现接触面压溃、磨损的问题；整体材质一般选用不锈钢或者镀锌碳钢，根据使用场景的防腐要求选择，普通车间工况下镀锌碳钢即可满足成本与性能要求，有腐蚀性介质或者食品医药行业场景则选用304及以上牌号的不锈钢材质。在装配边界上，安装该配件的基座需要预留出足够的拧转操作空间，周边至少留出大于配件最大直径20mm的操作空间，方便操作人员徒手完成锁紧操作，不需要额外预留扳手的活动空间，相比传统的螺纹连接、法兰连接结构，该类快换结构的安装空间要求更低，更适合在设备内部空间紧凑的位置布置。
