带手动驱动摇臂的法兰式蝶阀结构设计

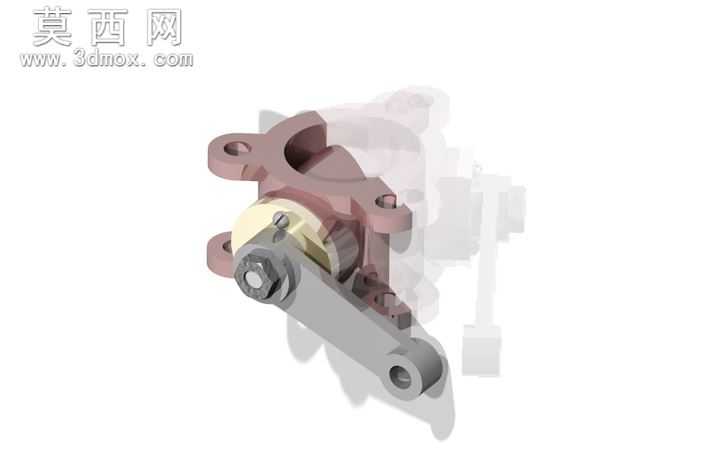

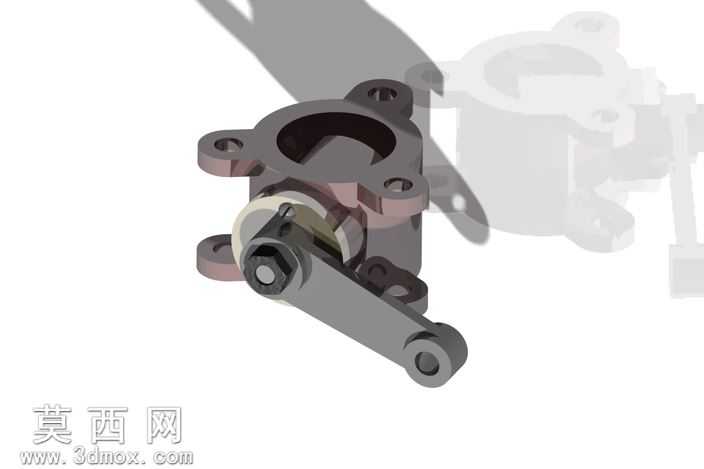

本蝶阀三维模型采用参数化建模方式完成整体结构搭建，建模过程中严格遵循阀门设计的通用规范，对各部件的装配公差、配合间隙进行了合理预留，确保模型可直接用于后续工程出图、结构校核或3D打印验证。模型整体采用法兰式连接结构，两端法兰盘上均匀分布螺栓安装孔，孔位尺寸符合通用管路法兰的匹配标准，可适配同规格的工业管路安装需求。阀体部分采用流线型内腔设计，建模时对阀座密封面的圆弧过渡做了精细化处理，既保证了介质流通时的低流阻特性，也为密封件的安装预留了精准的限位槽位。驱动端采用外置摇臂式手动结构，摇臂与阀杆的连接部位做了扁位防转设计，搭配端部锁紧螺栓实现扭矩的稳定传递，摇臂末端的铰接孔可适配外接操作杆或执行机构，兼顾手动操作与后续自动化改造的拓展性。材质渲染阶段，阀体、法兰等承压部件采用铸钢哑光金属材质，表面添加细微的铸造纹理提升真实感，阀杆、锁紧螺栓等运动部件采用抛光不锈钢材质，密封件部位采用丁腈橡胶的半哑光深色材质，通过材质差异清晰区分不同功能部件。结构设计上充分考虑了阀门的拆装维护需求，阀杆与阀体之间设置了轴套配合段，既降低转动摩擦阻力，也可在磨损后单独更换轴套无需更换整个阀体，蝶板与阀杆采用键连接固定，保证启闭过程中蝶板无窜动、密封面贴合均匀。整体建模过程中对所有圆角、倒角、退刀槽等工艺结构都做了完整还原，没有出现工艺缺失的理想化结构，模型装配层级清晰，各部件可单独导出用于工程图生成、干涉检查或运动仿真，能够直观展示蝶阀从全开到全闭90度旋转的完整运动过程，可用于机械设计教学、阀门产品展示或管路系统的虚拟装配场景。
