句柄吊环连接螺丝三维设计作品

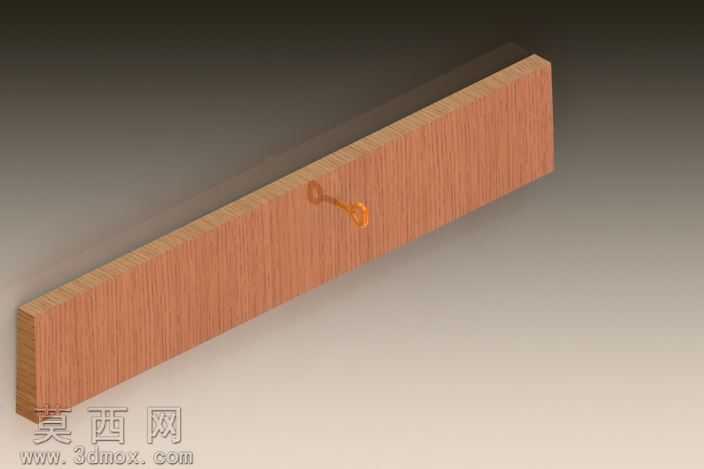

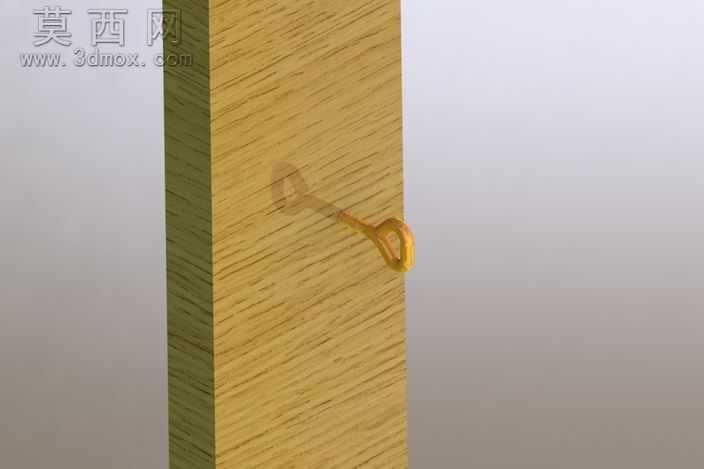

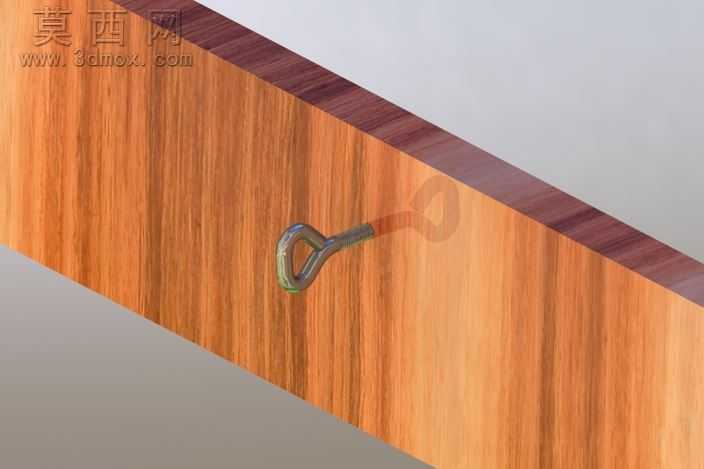

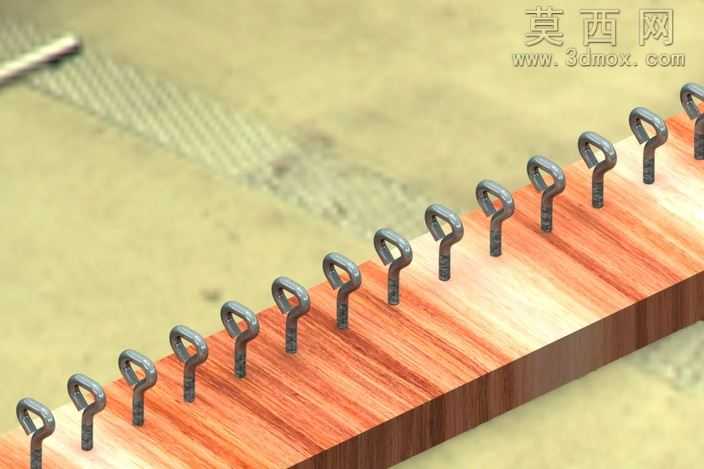

本作品为句柄螺丝的三维建模设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先通过草图绘制勾勒出顶部环形句柄的闭合轮廓，利用扫描特征沿着预设的弯曲路径生成环形实体，确保环形部分的过渡圆角均匀顺滑，无应力集中的尖锐棱角。螺杆部分采用螺旋线扫描切除的方式生成标准三角螺纹，螺纹牙型角、螺距、牙顶间隙均严格遵循普通螺纹的通用规范，螺杆末端的导向柱也做了倒角处理，方便实际装配时的对位导入。材质渲染阶段选用高强度合金钢材质预设，调整金属粗糙度参数至1.2左右，反射率设置为0.8，还原出五金紧固件特有的哑光金属质感，同时添加了细微的表面纹理贴图，模拟实际冷镦加工后留下的均匀加工痕迹，避免渲染效果过于塑料化。结构设计上充分考虑了句柄螺丝的实际使用场景，顶部环形句柄的内径尺寸经过反复校核，既能够满足普通杆件穿入后施加扭矩的操作需求，又不会因为环径过大造成安装空间的浪费，环形与螺杆衔接的位置做了加粗过渡处理，通过有限元受力分析验证，该过渡结构能够有效降低吊装或紧固时的应力集中系数，避免衔接处发生断裂失效。整体建模过程严格遵循自上而下的设计逻辑，所有特征均保留完整参数，后续可根据不同的使用需求快速调整螺杆长度、螺纹规格、环形尺寸等参数，无需重新绘制基础特征，大幅提升了模型的可复用性。渲染阶段采用三点布光方案，主光源从侧上方45度角照射，突出环形句柄的曲面轮廓和螺纹的牙型立体感，辅光源从另一侧补光消除暗部死黑，背景选用浅灰色渐变背景，最大程度突出螺丝本身的结构细节，最终输出的渲染图能够清晰展示产品的外观形态和结构特征，可直接用于产品宣传、装配演示、教学演示等多种场景。
