摩托车转向连接叉结构三维设计

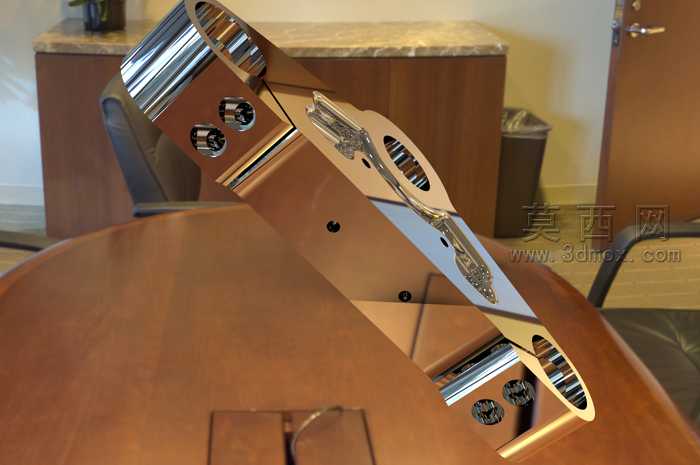

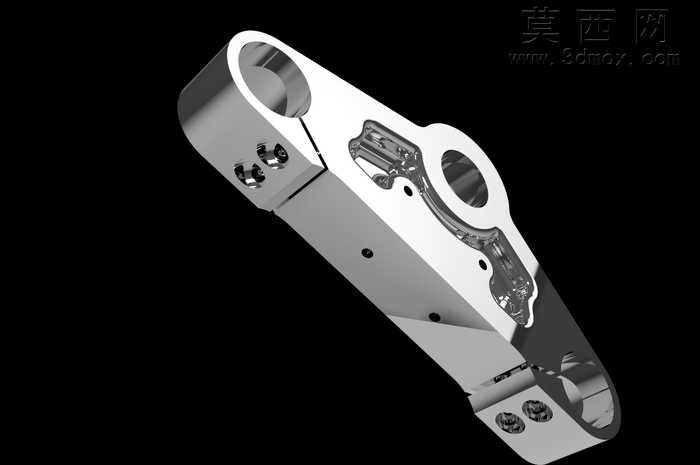

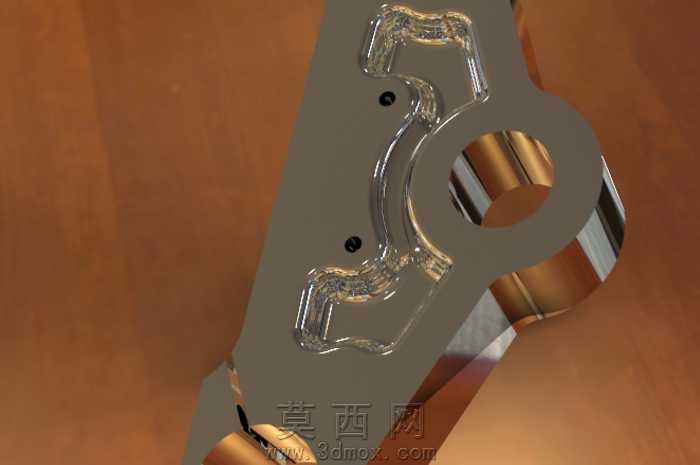

本作品为摩托车转向系统核心连接部件的三维建模设计，采用CATIA软件完成全参数化建模流程，建模阶段严格遵循机械加工工艺逻辑，先以草图绘制部件的整体轮廓基准，通过凸台拉伸生成主体基体，再针对不同功能区域分别执行切除、倒角、拔模等特征操作，精准还原部件的每一处结构细节。模型完整呈现了连接叉的双端轴孔结构、侧面紧固螺丝孔位、中部镂空减重槽以及加强筋造型，所有孔位的同轴度、安装面的平面度均按照机车零部件的行业公差标准进行参数约束，确保模型可直接对接后续的工程图导出与加工仿真环节。渲染阶段采用金属抛光不锈钢材质，调整材质的反射率、粗糙度参数模拟真实机车金属部件的哑光金属质感，打光采用多光源布光方案，主光源从斜上方投射凸显部件的轮廓立体感，辅助光源补全暗部细节，清晰展现部件表面的加工纹理与结构过渡。设计过程中充分考虑部件的受力特性，在连接叉的应力集中区域设置了圆滑过渡的加强结构，在保证结构强度满足转向承重需求的前提下，通过中部镂空设计尽可能降低部件自重，兼顾力学性能与轻量化设计需求。模型的每一处安装孔位、连接端面都严格匹配摩托车转向系统的装配尺寸，可直接用于整车装配仿真、有限元受力分析以及后续的数控加工程序编制，完整还原了机车转向连接部件从设计构思到可加工模型的全流程建模逻辑，结构细节完整，参数化特征清晰，具备较高的工程实用参考价值。
