马口铁材质冲压成型基座结构设计

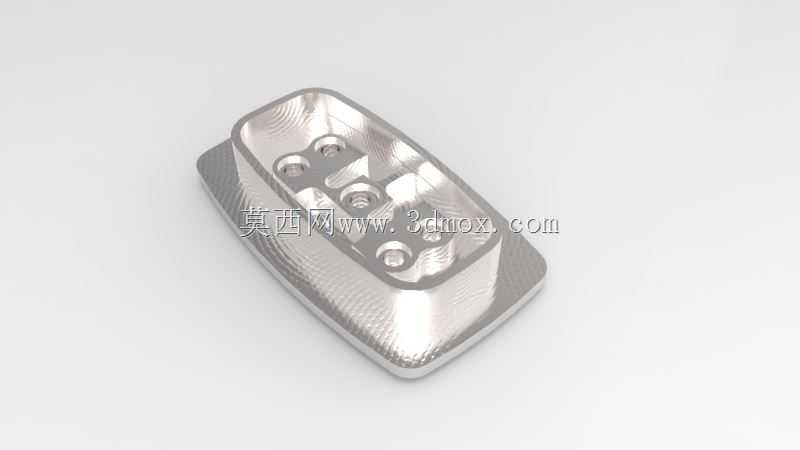

　　日常做消费电子周边结构件设计时，这类马口铁材质的基座构件出镜率极高，它常被用在小型手持设备的内部承托场景里，比如便携美容仪、手持扫码设备的内部安装基座，靠自身的冲压成型结构承托内部的PCB板、按键模组与小型传感元件，替代传统的塑料注塑基座，在抗跌落冲击、电磁屏蔽层面有天然的材质优势。从结构设计逻辑来看，整个构件采用一体冲压折弯成型工艺，没有额外的拼接焊缝，主体轮廓做了圆角过渡处理，避免冲压过程中应力集中导致的边角开裂，同时也能防止装配时划伤操作人员或者配套的线材绝缘层。构件表面的滚花纹理区域并非装饰设计，这部分是对应设备外壳的防滑握持区域的内部衬层，冲压时直接在板材表面压出细密滚花，装配后和外壳内壁紧密贴合，

　　能避免长期使用后基座在外壳内部出现窜动移位，省去了额外点胶固定的工序，适配自动化产线的快速装配需求。构件上分布的五个沉头安装孔，孔位公差控制在±0.05mm范围内，对应内部PCB板的安装柱位置，沉头深度刚好匹配M2规格的平头螺丝头部高度，装配后螺丝头部不会突出基座表面，避免和上层的按键模组产生运动干涉。基座的内腔做了不等深的结构设计，深度较深的区域用来容纳厚度较大的电池模组，深度较浅的区域对应薄型PCB板的安装位，内腔的加强筋是冲压时直接拉伸成型的，没有后续焊接工序，筋条宽度1.2mm，高度随内腔深度变化，既能提升整个基座的抗弯折强度，又能在跌落时分散冲击力，避免薄壁位置出现凹陷变形。从安装边界来看，

　　整个构件的长宽尺寸控制在68mm*32mm，整体最大厚度8mm，边缘折弯边的高度2.5mm，刚好卡在配套外壳的内壁卡槽内，装配时不需要额外的定位治具，顺着卡槽滑入即可完成预固定，能有效提升产线的装配效率。材质选用马口铁而非普通冷轧钢板，核心考量是马口铁的冲压延展性能更优，在做小半径折弯、浅拉伸成型时不容易出现料厚减薄超差的问题，同时表面的镀锡层有不错的防锈能力，不需要额外做电泳、喷塑等表面处理，冲压完成后经过简单的除油清洗即可直接投入装配，能压缩生产周期与表面处理成本。在做这类构件的三维建模时，需要提前核算板材的冲压回弹量，折弯位置的角度要比最终需求角度小1-2度，抵消冲压脱模后的回弹变形，

　　安装孔的位置要预留冲压成型后的料片偏移余量，避免孔位偏斜导致后续装配无法锁付螺丝。另外内腔的所有转角位置都做了R0.8mm的圆角处理，既符合冲压工艺的成型要求，避免尖角位置导致的模具崩损，也能防止装配时尖角刺破内部连接的柔性电路板绝缘层，造成电路短路故障。这类构件在实际量产时，采用连续模冲压生产，料带采用侧刃定位，每分钟冲程次数可以达到120次，单件的生产节拍极短，适合百万级批量的消费电子产品配套需求，相比机加工的同类基座，成本能降低70%以上，同时重量更轻，符合手持设备的轻量化设计趋势。在结构验证阶段，需要重点测试基座的抗扭强度，在基座两端施加15N·m的扭转力矩时，变形量不能超过0.3mm，确保设备意外跌落或者受到外力挤压时，内部的电子元件不会因为基座变形出现移位、引脚脱焊等问题，表面的滚花区域和外壳的拉拔力要达到50N以上，避免长期使用后基座和外壳脱离。
