圆角方形带安装孔金属壳体结构设计

　　这类带安装孔的圆角方形金属壳体，在工业现场的应用覆盖范围极广，小到户外传感器的防护外罩、小型工控模块的封装外壳，大到嵌入式设备的安装腔体、小型物料的暂存料斗，都能见到同结构形式的部件。从实际使用场景来看，这类壳体最核心的作用是为内部装载的元器件、物料提供物理防护，隔绝外界的粉尘、飞溅液体以及轻微的外力磕碰，同时通过法兰边上的安装孔实现与其他结构件的快速固定，不需要额外设计复杂的连接支架，能大幅缩减装配环节的工作量。

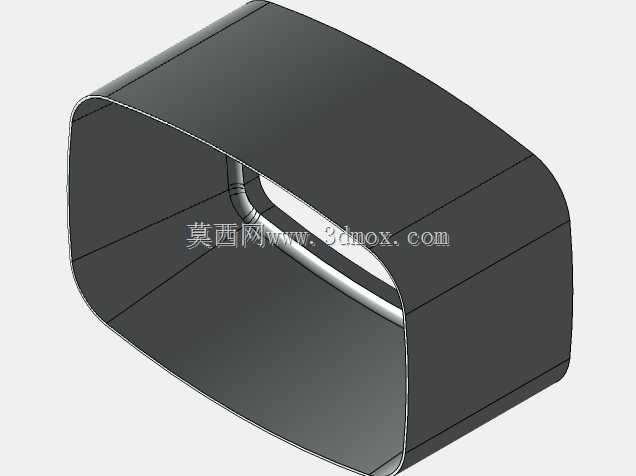

　　从结构设计的思路来看，壳体整体采用大圆角过渡的方形腔体结构，而非直角方盒形态，首先是出于工艺实现的考量，不管是采用钣金折弯焊接还是一体铣削加工，圆角结构都能有效降低应力集中的风险——直角棱边位置在受外力冲击或者温度变化产生形变时，很容易出现应力开裂的问题，大圆弧过渡可以让应力沿着弧面均匀分散，提升壳体整体的结构强度。其次在实际安装场景中，圆角结构不会像直角棱边那样产生锋利的切割边，能避免装配、维护过程中划伤操作人员，也不会刮蹭相邻的线缆、密封件等柔性部件。

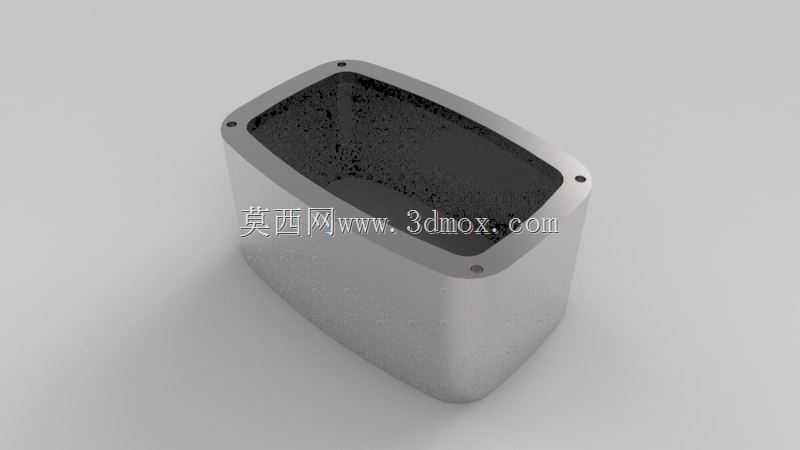

　　壳体顶部的法兰边做了向外延伸的翻边设计，四个安装孔均匀分布在法兰边的四个角位，孔位的位置特意避开了腔体的侧壁厚度区域，保证安装时螺丝或者铆钉的锁紧力完全作用在法兰贴合面上，不会出现因为孔位偏斜导致的侧壁变形问题。法兰边的平面度在设计时需要做严格的公差约束，因为多数使用场景下，这个法兰面需要和上盖或者对接设备的安装面贴合，配合密封胶条实现腔体的密封效果，如果平面度超差，贴合后会出现缝隙，导致防护等级达不到使用要求。

　　腔体内部的侧壁做了等厚设计，从实物的壁厚均匀度来看，不管是采用一体铣削还是钣金折弯工艺，都严格控制了壁厚的一致性，一方面是为了保证壳体整体的重量均匀，安装后不会出现偏重的问题，另一方面均匀的壁厚在做表面处理比如喷塑、阳极氧化的时候，能保证处理层的厚度一致，不会出现局部积漆或者氧化层厚薄不均的情况，提升壳体的耐腐蚀性能。腔体底部同样做了小圆角过渡，没有残留直角的清根死角，如果作为物料容器使用，圆角底部不会积存物料残渣，清理的时候非常方便；如果作为电子元器件的防护外壳，圆角底部也不会出现应力集中点，在设备受振动的时候，能避免底部焊缝或者拼接位置出现开裂。

　　从安装边界的角度来看，这类壳体的外部轮廓尺寸需要和安装位的预留空间做匹配，法兰边的外轮廓尺寸要比安装位的开孔尺寸大3-5mm，保证法兰边能完全搭在安装面的支撑区域上，不会出现壳体掉落的问题。安装孔的孔径设计通常比选用的紧固件外径大0.2-0.5mm，预留一定的装配调整余量，避免因为加工误差导致孔位对不齐无法装配的情况。腔体的内部深度需要根据内部装载的部件高度做匹配，同时预留出接线、散热的空间，不能出现部件装进去后盖不上盖的情况。

　　在实际选型使用的时候，还要考虑壳体的材质适配性，如果是用在有腐蚀介质的化工场景，需要选用304或者316不锈钢材质；如果是用在对重量有要求的便携设备上，可以选用铝合金材质做轻量化设计；如果是普通的室内工控场景，采用冷轧钢板表面喷塑的方案就能满足使用要求，成本也更低。另外壳体的边角圆角半径不是随意设定的，通常圆角半径不小于壳体的壁厚，这样不管是折弯还是铣削加工，都能保证加工过程中不会出现材料开裂或者刀具负载过大的问题。

　　很多刚入行的结构设计人员在做这类壳体设计的时候，很容易忽略法兰边和腔体侧壁连接位置的过渡处理，直接做直角拼接，实际使用的时候这个位置是应力最集中的地方，设备长期受振动很容易在这个位置出现断裂，所以在连接位置做小的内圆角过渡，能大幅提升结构的抗疲劳性能。还有安装孔的位置，不能太靠近法兰边的外边缘，否则锁紧紧固件的时候，法兰边的边缘位置容易因为受力出现翘曲变形，通常孔中心到法兰边外边缘的距离不小于2倍的孔径，才能保证锁紧时法兰面不会变形。
