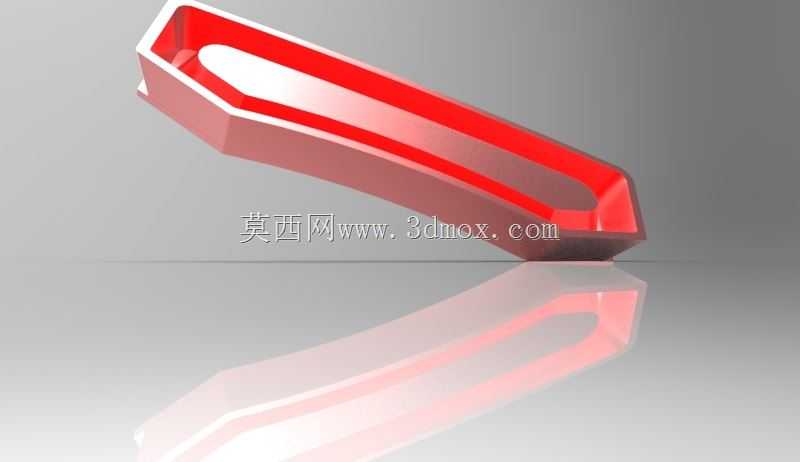

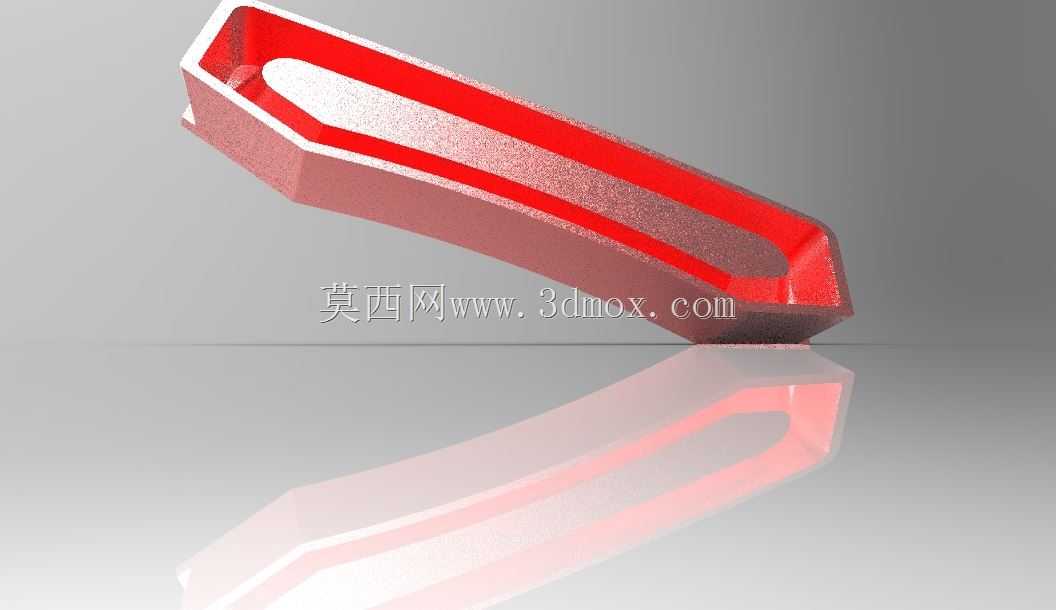

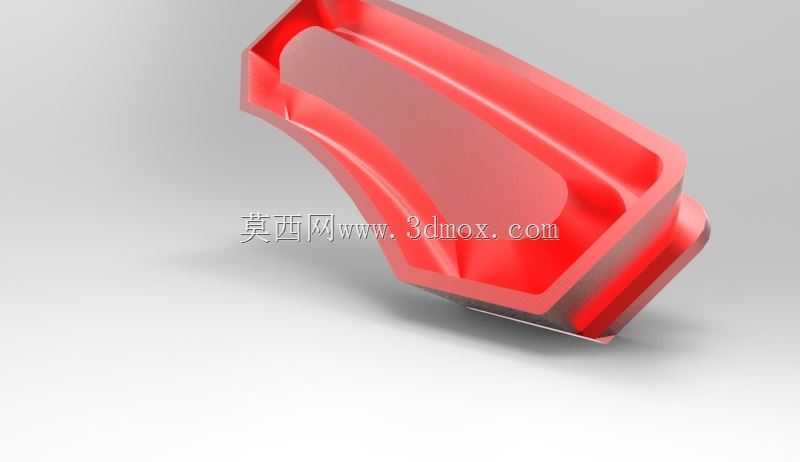

清洁工具配套红色塑料收纳壳体结构设计

　　该壳体为清洁作业场景下配套的清洁耗材承载部件，主要适配手持清洁工具的耗材收纳需求，日常应用中可嵌入清洁工具手柄侧方的预留安装位，用于盛装固态清洁块、浓缩清洁制剂等耗材，避免清洁作业过程中耗材散落、受污染，同时方便作业人员单手取用耗材，提升清洁作业的连续操作效率。从实际使用场景来看，这类壳体多应用于商用保洁、家用清洁工具的配套结构中，需要兼顾手持操作的握持舒适度与耗材密封防护的双重需求，避免内部盛装的清洁耗材受潮、漏洒，同时在频繁的拆装、开合操作下保持结构强度，不会出现卡扣断裂、壳体变形的问题。

　　设计过程中优先考虑了注塑成型的工艺可行性，整体采用一体化的曲面流线造型，外壁设置连续的内凹弧面，既可以匹配人手握持时的指腹弧度，降低长时间手持操作的疲劳感，也能在壳体嵌入工具安装槽时形成自然的导向面，减少装配对位的难度。壳体的壁厚采用均匀过渡设计，整体壁厚控制在2mm左右，转角位置全部采用R3以上的圆角过渡，既可以避免注塑成型过程中出现应力集中导致的翘曲、缩痕问题，也能在日常跌落、磕碰时分散冲击力，降低壳体开裂的风险。壳体边缘设置有一圈凸起的止口结构，与配套的上盖装配时可以形成0.3mm的过盈配合，无需额外加装密封胶条即可实现基础的防尘、防漏效果，同时简化了装配工序，降低整体的生产制造成本。

　　从安装边界来看，该壳体的外部轮廓最大长度为82mm，最大宽度为36mm，最大高度为28mm，安装侧设置有两个对称的楔形卡扣，卡扣的倒扣量设计为0.8mm，装配时可以直接卡入清洁工具手柄对应的卡槽内，拆卸时只需按压卡扣外露的解锁位即可快速取出，无需借助额外工具，方便耗材补充与壳体清洁。壳体内部的容纳腔采用随形设计，腔体内壁设置有两条纵向的加强筋，既可以提升壳体整体的抗形变能力，避免握持时壳体过度挤压导致内部耗材破损，也能作为内部耗材的定位筋，限制耗材在腔体内的晃动空间，减少移动过程中耗材与壳体的碰撞异响。壳体的外表面采用哑光蚀纹处理，既可以提升握持时的摩擦力，避免沾水后打滑，也能隐藏日常使用过程中产生的细微划痕，保持外观的整洁度。

　　在功能设计层面，该壳体除了基础的耗材承载功能外，底部还设置有一个直径1mm的透气小孔，当腔体内盛装的清洁耗材存在少量挥发性成分时，可以平衡腔体内外的气压差，避免高温环境下腔体内气压升高导致上盖意外弹开，同时该小孔的尺寸经过优化，不会导致内部的粉状、块状耗材漏出。壳体的材质选用常规的PP塑料，具备较好的耐化学腐蚀性能，可以耐受日常清洁场景下常见的弱酸性、弱碱性清洁试剂的侵蚀，不会出现壳体被腐蚀开裂、表面发黏的问题，同时PP材质的韧性较好，在-10℃到60℃的常规使用温度区间内都能保持足够的结构强度，适配不同地域、不同季节的户外与室内清洁作业需求。设计过程中还针对壳体的开合耐久性做了结构优化，卡扣位置的壁厚局部加厚到2.5mm，同时在卡扣根部设置了R1的圆角过渡，经过反复拆装测试，卡扣的使用寿命可以达到5000次以上，完全满足清洁工具全生命周期的使用需求，不会出现正常使用过程中卡扣断裂导致壳体脱落的问题。
