方形带安装孔橡胶隔膜密封件结构

　　在气动调节阀、隔膜泵、制动气室这类依靠腔室压差实现动力传递或介质隔离的设备里，隔膜是直接决定设备密封可靠性与动作寿命的核心零件，本次呈现的这款方形隔膜结构，正是针对小行程腔室动密封场景开发的专用结构件。从实际应用场景来看，这类方形隔膜常被用在紧凑型气动执行机构、小型计量隔膜泵、汽车制动系统的压力调节腔室中，相比圆形隔膜，方形结构能更好适配矩形布局的安装腔体，在有限的设备安装空间内最大化利用腔室的有效作用面积，提升单位体积下的压力输出效率。

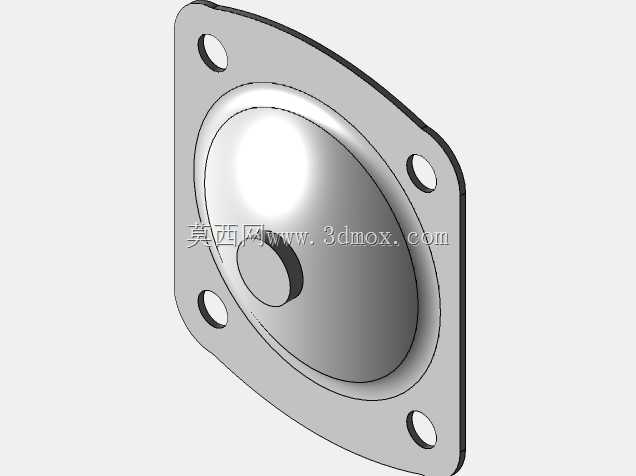

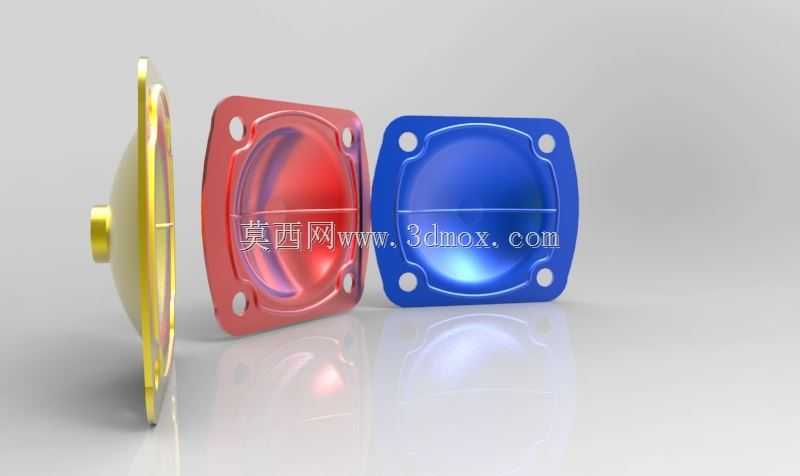

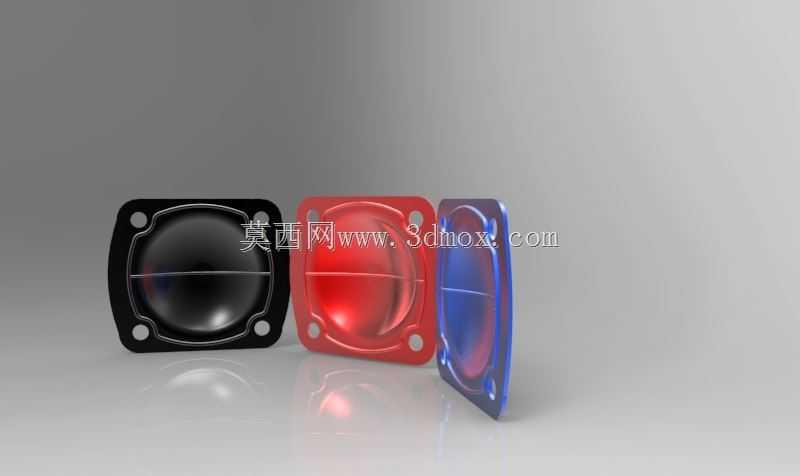

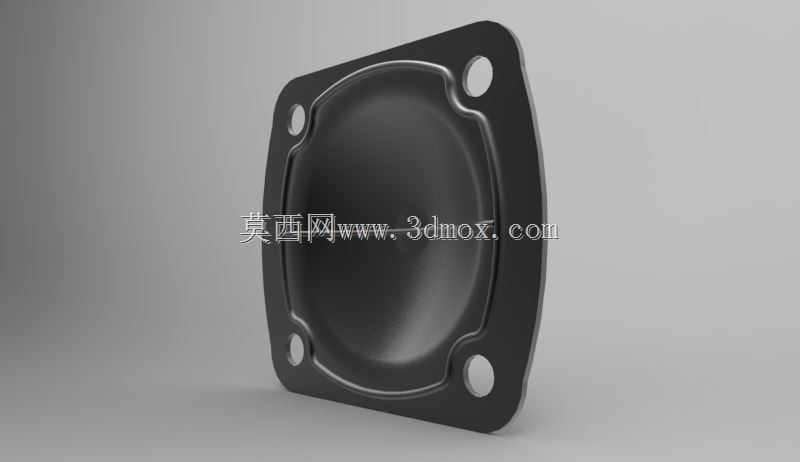

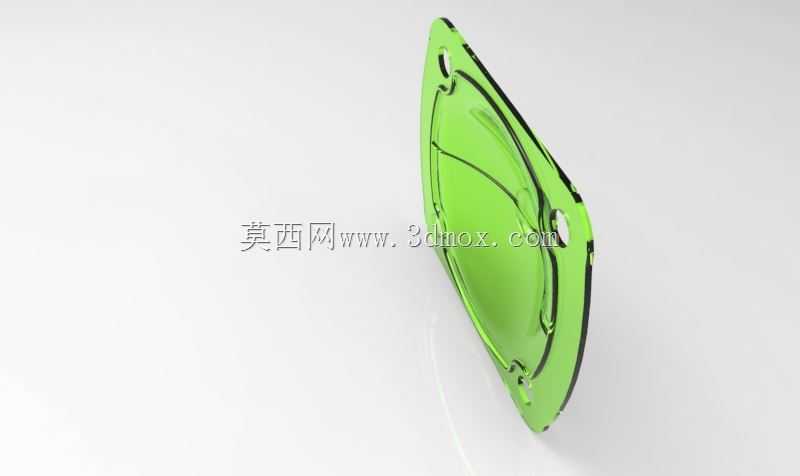

　　从功能特性上看，这款隔膜采用中间鼓包、四周压边的结构设计，中间凸起的弧面结构是核心的动作形变区域，当腔室两侧存在压力差时，弧面会沿着压力方向产生可控的弹性形变，以此传递压力或者驱动相连的阀杆、活塞部件动作，同时完全隔绝两侧的介质，避免气路、液路出现串漏。四周的平直压边是密封安装的基准面，压边上预留的四个通孔对应安装基座上的螺柱位置，安装时压边会被上下法兰盘紧紧压紧，依靠橡胶材料本身的压缩形变填充法兰结合面的微观间隙，实现静密封，不需要额外加装密封垫片就能满足中低压工况下的密封要求。

　　设计思路上，这款隔膜的四个安装孔采用对称布局，孔位中心与方形压边的四个角保持等距，这种布局能保证压边被压紧时各点的压力分布均匀，避免出现局部压力不足导致的密封失效，也能防止局部压力过大造成橡胶件被过度挤压产生永久变形。中间鼓包的弧度经过反复校核，在满足最大行程形变需求的前提下，尽可能降低橡胶材料在往复形变过程中的拉伸应力，避免材料过早出现疲劳裂纹，延长零件的使用寿命。鼓包与压边的过渡位置设计了平滑的圆弧过渡，没有应力集中的尖角，这也是提升隔膜疲劳寿命的关键细节，很多早期失效的隔膜都是因为过渡圆角过小，往复动作过程中折痕位置反复弯折出现开裂。

　　从安装边界来看，这款隔膜的方形外轮廓尺寸需要与安装法兰的密封槽尺寸完全匹配，压边的厚度要对应密封槽的深度，保证压紧后压边的压缩率控制在橡胶材料的合理区间内，一般丁腈橡胶材质的隔膜压缩率控制在20%-30%之间，压缩率太小会导致密封不严，压缩率太大则会加速橡胶的老化永久变形。四个安装孔的中心距公差需要控制在±0.1mm以内，避免安装时孔位错位导致压边受力不均，安装孔的直径比配套的安装螺柱大0.2-0.3mm即可，间隙过大会导致压边在压力作用下发生窜动，间隙过小则会给装配带来不便。中间鼓包的最大凸起高度决定了隔膜的最大工作行程，选型时需要保证设备的最大动作行程小于鼓包的允许形变量，避免隔膜被过度拉伸导致破裂。

　　在实际设备运行过程中，这类隔膜的工作环境往往存在持续的往复形变，部分场景下还会接触油气、酸碱介质，所以除了结构设计之外，材料选型也需要匹配工况，普通气动场景下选用丁腈橡胶即可满足耐油、耐老化的需求，接触腐蚀性介质的场景则需要选用氟橡胶或者三元乙丙橡胶材质。这款结构的三维模型完整还原了压边厚度、鼓包弧度、孔位位置等所有关键尺寸，在进行配套的腔体、法兰结构设计时，可以直接调用模型进行装配干涉检查，验证隔膜在最大行程位置时是否会与腔体内壁发生摩擦碰撞，也可以通过仿真分析模拟隔膜在不同压力下的形变情况，提前优化结构参数，减少实物试错的成本。很多工程师在设计这类密封结构时容易忽略压边的密封面平面度要求，实际上压边表面如果存在翘曲或者凹凸不平，哪怕整体尺寸符合要求，压紧后也会出现局部泄漏，这款模型的压边部分严格按照平面度0.05mm的要求建模，能给后续的模具加工、零件生产提供准确的尺寸参考。
