手动压紧式万向节传动夹持机构

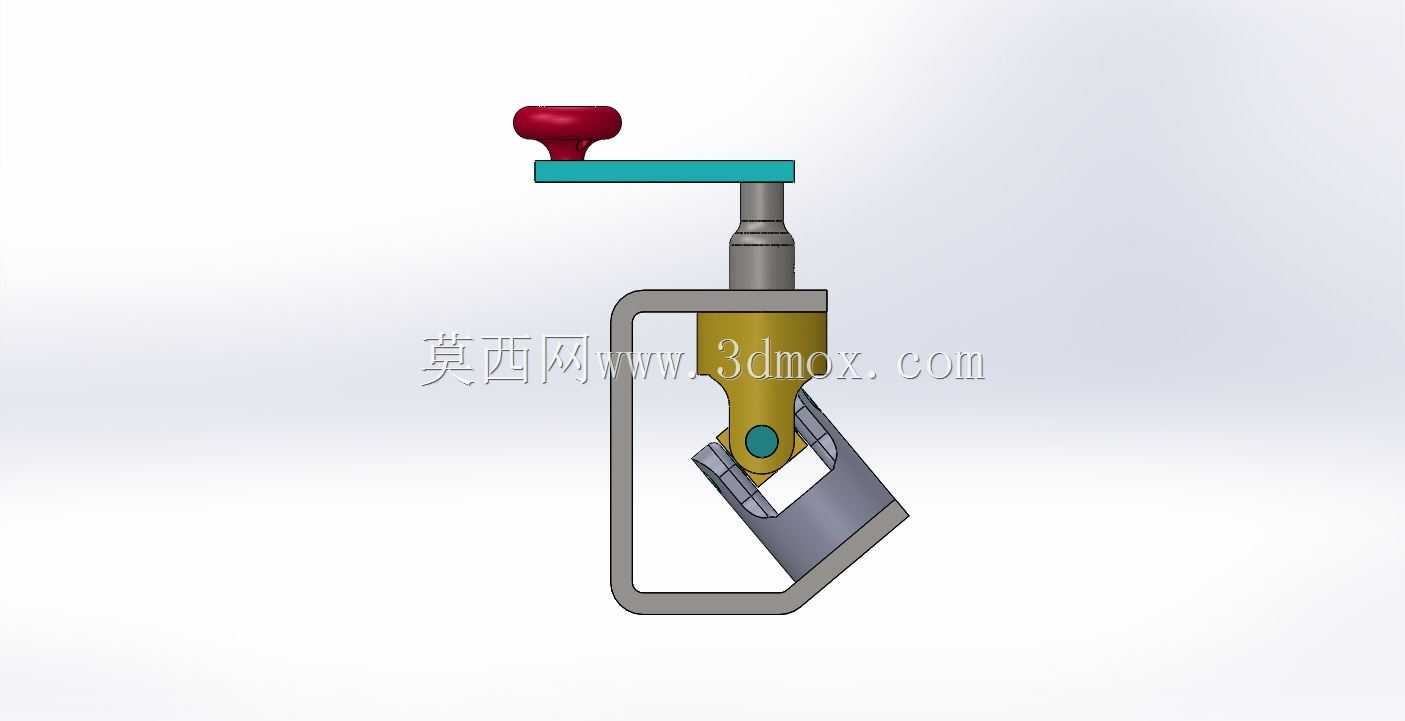

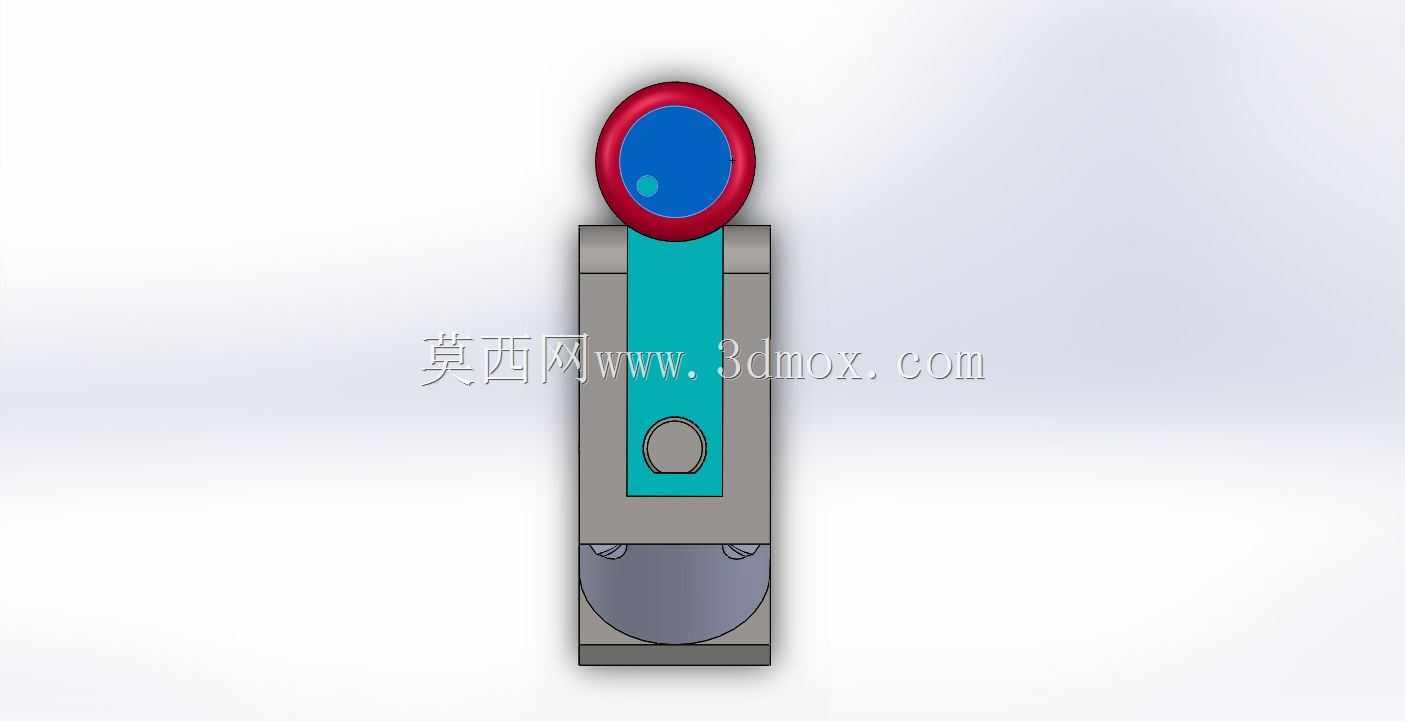

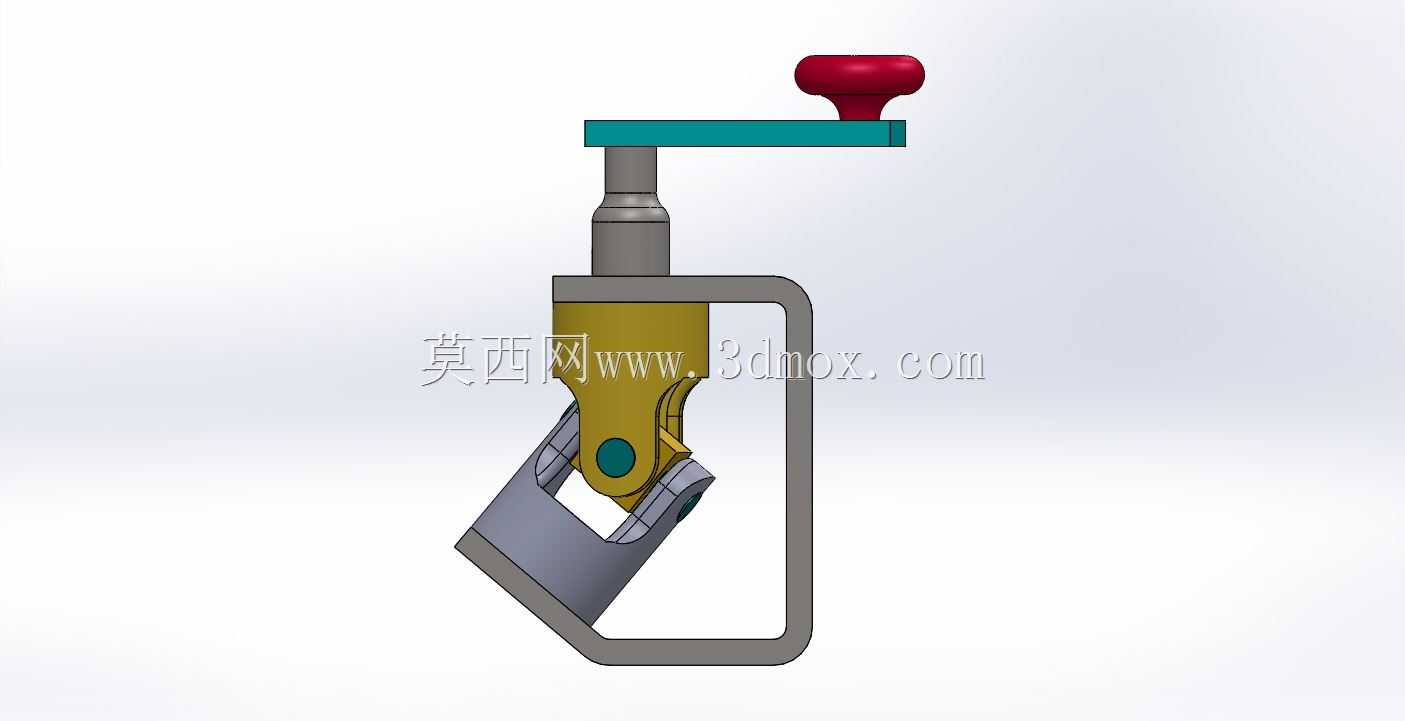

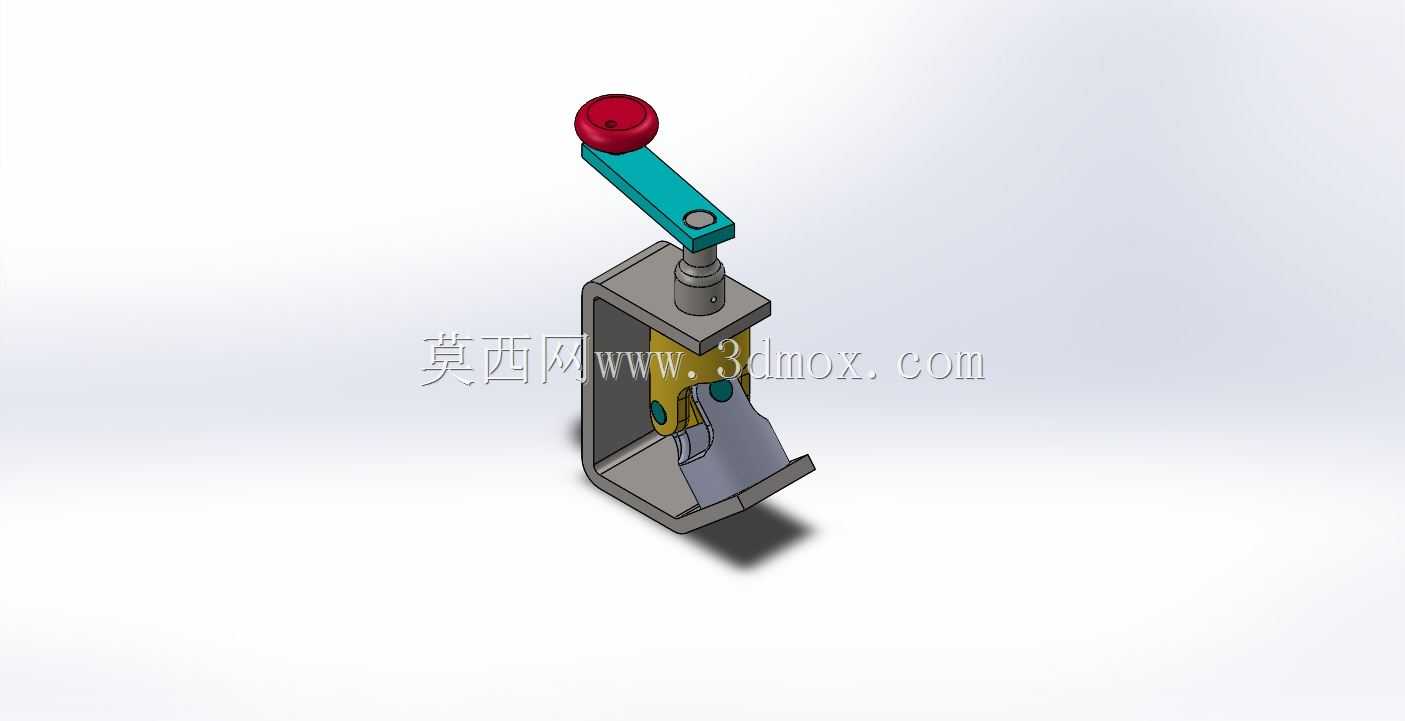

　　该构件属于手动操作的万向传动夹持类部件，主要应用在小型工装夹具、非标自动化工位的手动锁紧环节，也可作为教学演示教具用于机械原理课程的万向传动、偏心锁紧结构展示，在小型木工辅具、简易检测工装的手动定位场景中也能见到同类结构的应用。从实际使用逻辑来看，该部件通过顶部带红色握柄的操作杆实现快速压紧与释放，握柄采用偏心轮结构设计，扳动操作杆时，偏心结构带动下方的压杆做轴向进给，压杆端部的压头直接作用于被夹持工件表面，配合C型框架的开口容纳空间，可实现对不同厚度工件的快速压紧固定，而集成在框架内部的万向节结构，能够让压头在一定角度范围内自适应贴合工件表面，避免因工件表面存在微小倾角导致的压接不实、工件压伤问题。

　　设计过程中优先考虑了手动操作的力臂匹配，操作杆的长度经过力矩核算，确保操作人员无需借助额外工具，仅用单手握持扳动即可提供足够的压紧力，同时避免力臂过长导致的操作空间占用过大问题；C型框架的开口深度与喉深尺寸经过适配，可容纳常规小型工装的工件夹持范围，框架侧壁预留的安装孔位可直接通过螺栓将整个机构固定在工作台面或者工装基板上，安装边界清晰，不需要额外设计转接安装板即可完成装配。万向节部分采用十字轴式铰接结构，铰接间隙控制在合理范围内，既保证压头可以自适应偏转角度，又不会因间隙过大导致压紧过程中出现压头晃动、定位偏移的问题；压杆与框架之间设置有导向套，确保压杆做轴向运动时不会出现卡滞、偏磨的情况，延长部件的实际使用寿命。

　　压头部分采用可拆卸设计，可根据被夹持工件的材质更换不同材质的压头，比如夹持软质金属或者塑料工件时可更换尼龙压头，避免压伤工件表面，夹持硬质金属工件时可更换淬火钢压头，提升压紧的可靠性。操作杆端部的红色握柄采用防滑结构设计，表面做滚花处理，即使操作人员手上沾有少量切削液或者油污，也能稳定扳动操作杆，不会出现打滑脱手的情况。整个机构的运动逻辑经过多轮验证，扳动操作杆到锁紧位置时，偏心结构刚好越过死点，能够实现自锁，即使设备运行过程中存在振动，压紧机构也不会自行松脱，只有反向扳动操作杆才能释放压头，保障使用过程中的安全性。在实际选型适配时，需要注意该机构的最大压紧行程，确保工件的厚度变化范围在压杆的有效行程之内，

　　同时安装时要保证框架的安装基面与工件被压表面的平行度误差在允许范围内，避免万向节偏转角度过大导致的受力不均问题。该结构相比普通的螺旋压紧机构，操作效率更高，单次锁紧与释放的操作时间不超过一秒，适合需要频繁装拆工件的工位使用，同时结构紧凑，整体占用空间小，不会在工装台面上占用过多的安装位置，集成在小型自动化设备的手动上下料工位时，不会与周边的气动元件、传感器产生安装干涉。
