红色挂绳款便携U盘结构设计方案

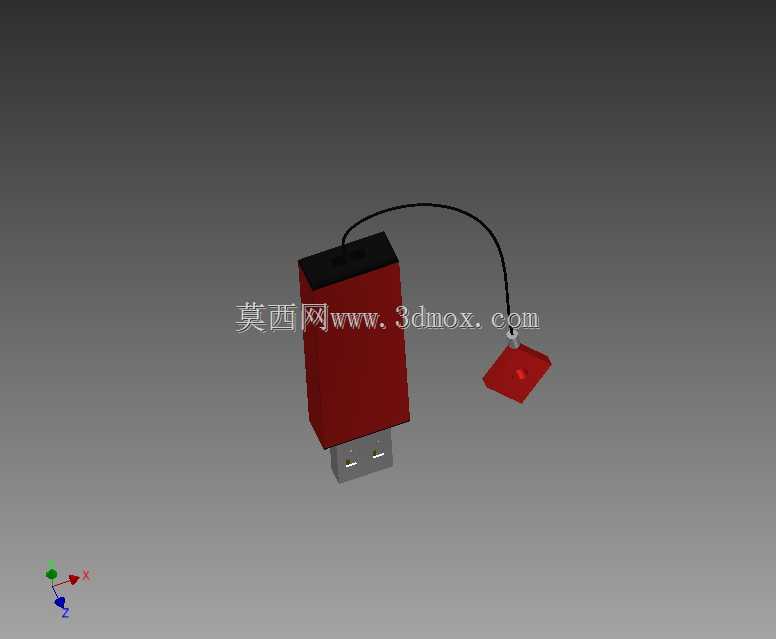

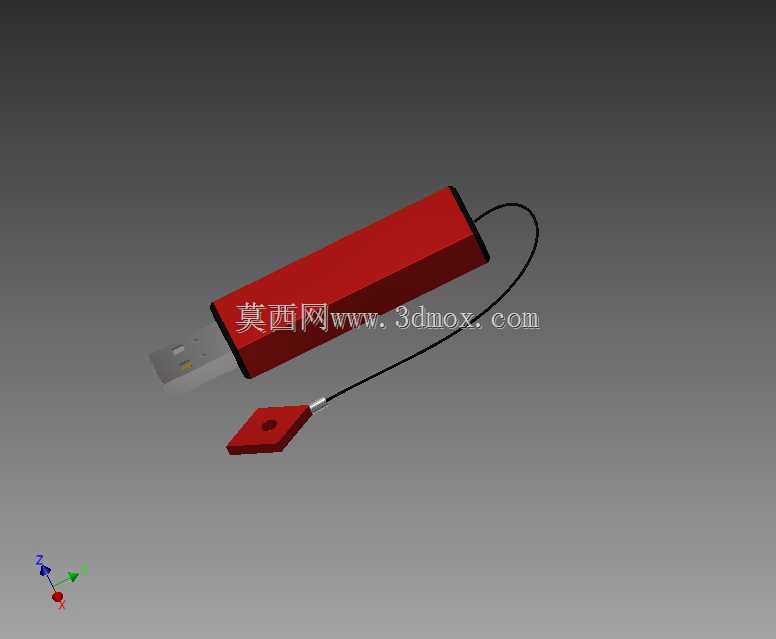

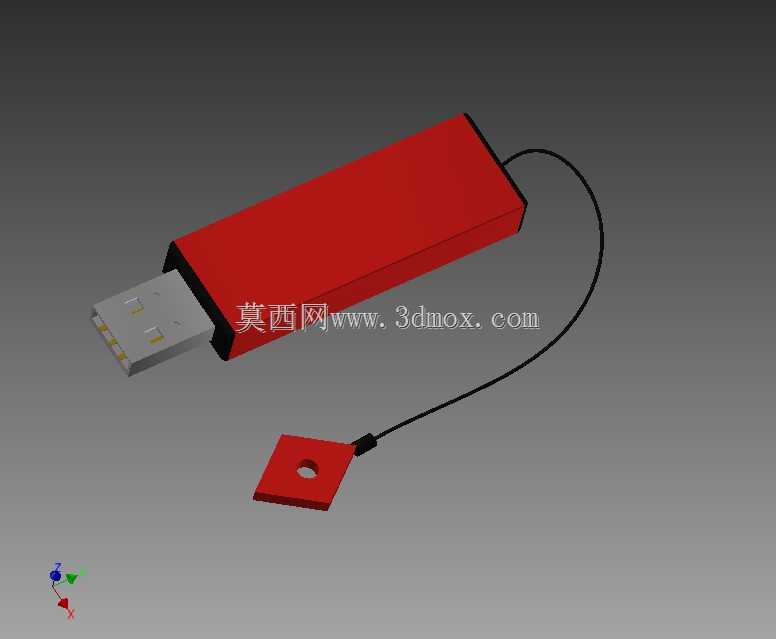

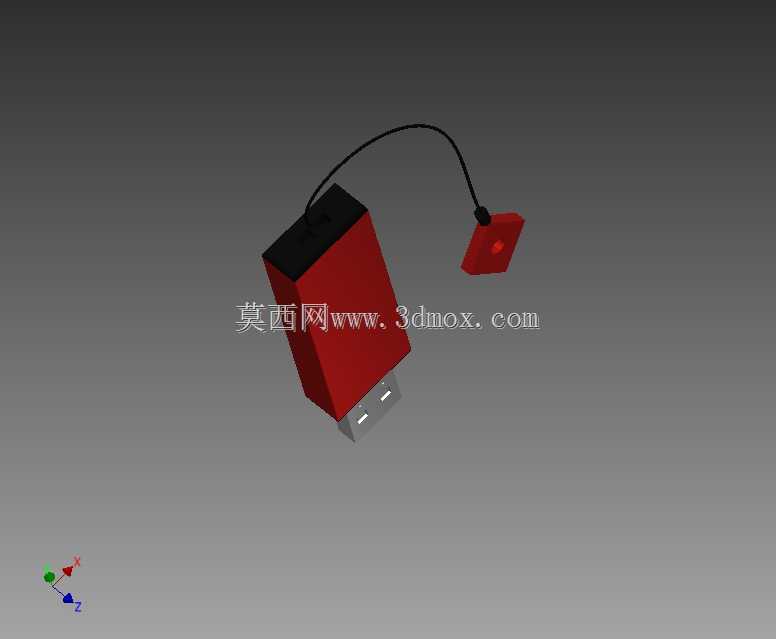

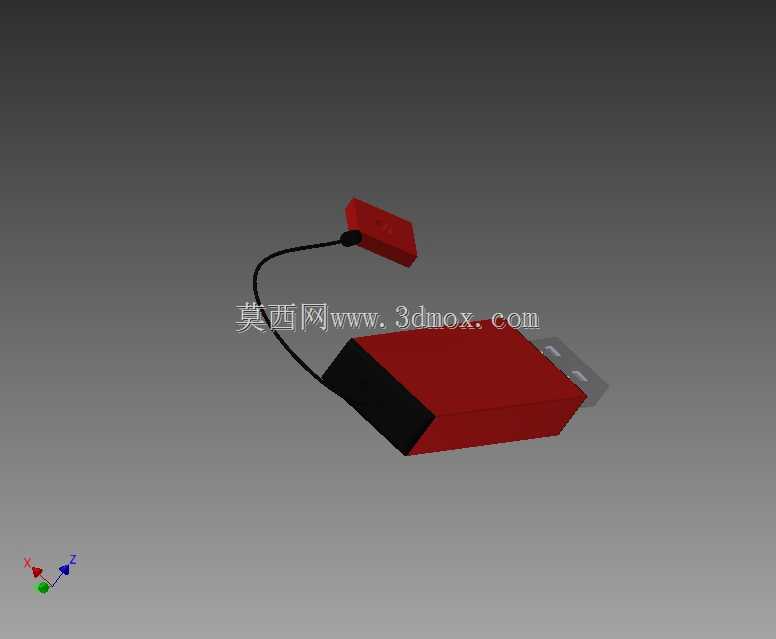

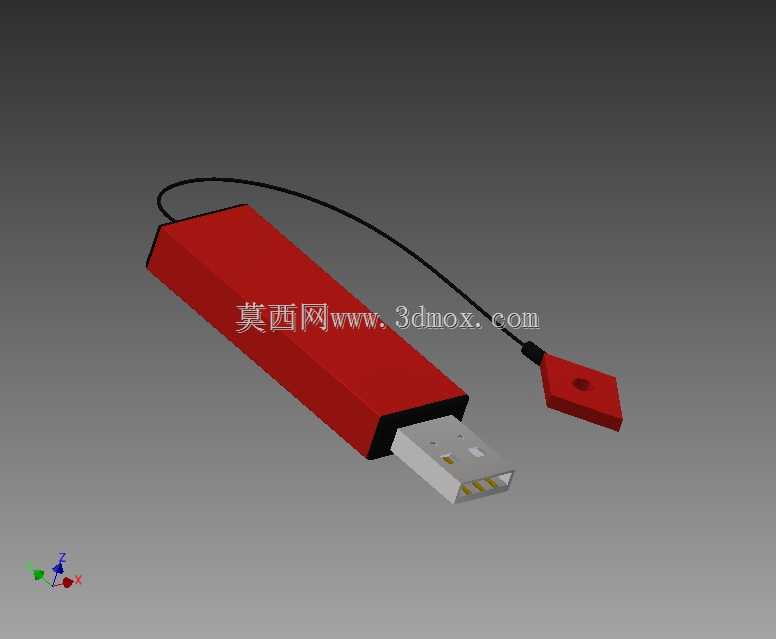

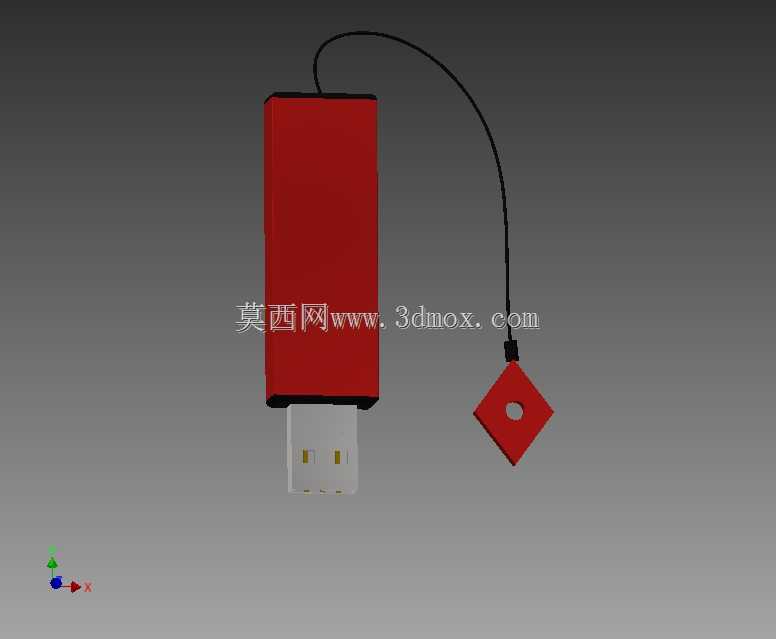

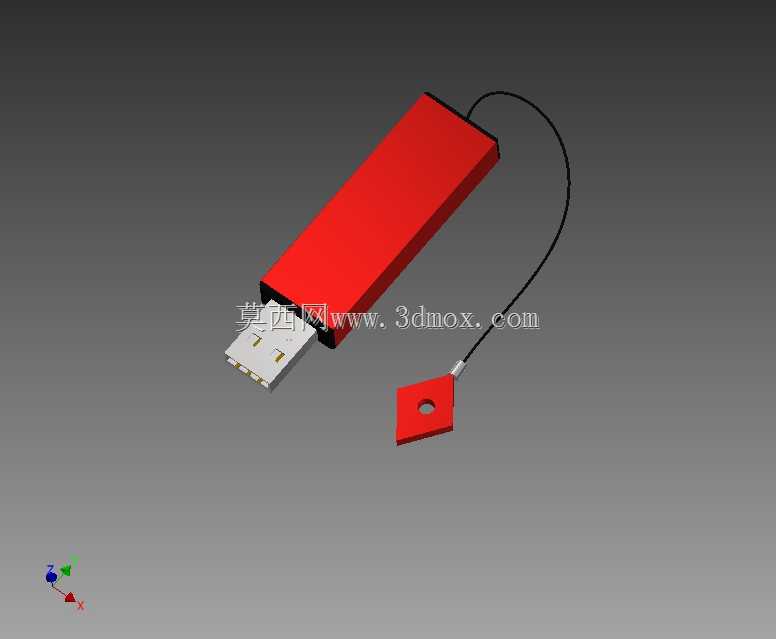

　　日常办公场景里，这类带挂绳的U盘是现场技术人员、车间工艺员随身携带的高频工具，跑生产线拷工艺参数、去外协厂传三维图纸、跨部门流转检验报告的时候，不用额外找收纳包，挂在工牌挂扣或者钥匙串上就能带走，避免随手放在设备操作台、文件堆里遗失。从结构设计来看，主体采用长方直边壳体，没有做多余的弧面凸起，一方面是注塑开模的时候能简化分型面结构，减少壳体合模缝的错位风险，量产时壳体的尺寸一致性更容易控制，装配时公母壳的卡扣对位容错率更高；另一方面直边壳体在工装台、办公桌平面放置时不会随意滚动，临时插拔等待文件传输的间隙，放在台面上不会滑落磕碰。USB公头直接从壳体端部伸出，没有做额外的伸缩滑盖结构，省去了内部滑动轨道、弹簧卡扣的零件，

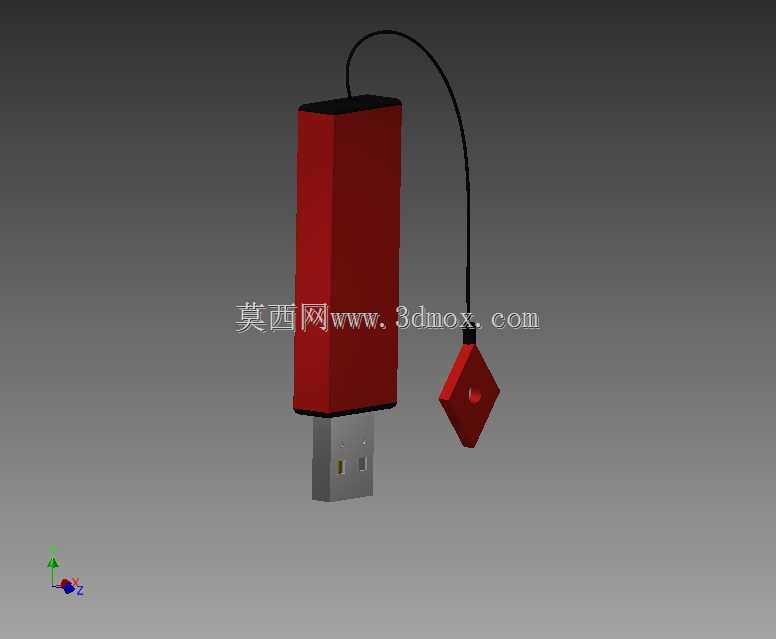

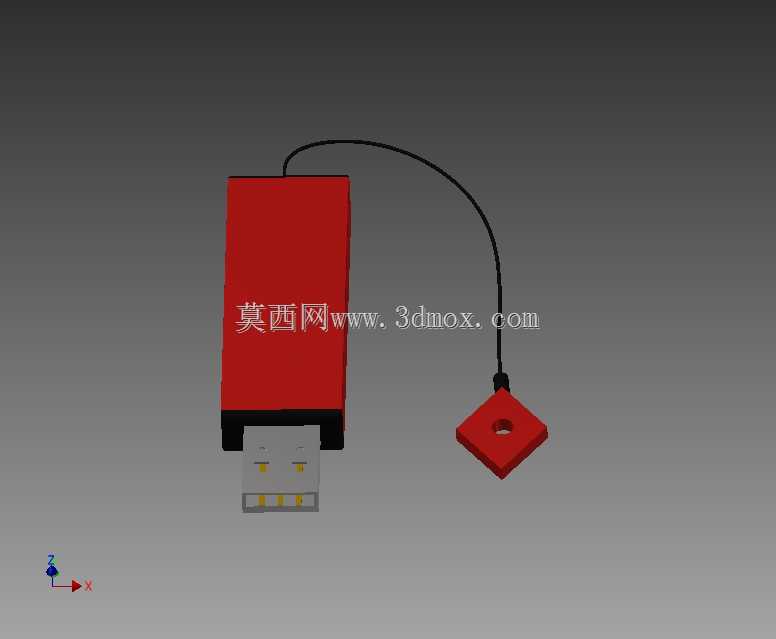

　　整体零件数量控制在壳体上下盖、USB模组、尾塞、挂绳连接片五个部分，装配工序更短，量产时的组装不良率能压到更低，长期使用也不会出现滑盖卡顿、弹簧失效导致接头无法收回的问题。挂绳连接的红色菱形吊片是独立的小结构件，通过细挂绳和壳体尾部的挂孔连接，吊片中间开有标准圆孔，既可以直接穿在钥匙圈上，也能搭配挂绳挂在背包拉链头处，菱形的边角做了R0.8的圆角处理，不会刮蹭衣物或者工牌卡套表面。从尺寸边界来看，主体长度控制在60mm以内，宽度18mm，厚度8mm，这个尺寸刚好能适配台式机前置USB接口、笔记本侧边接口、工业设备触控屏的USB插口，不会因为壳体过宽挡住相邻的接口，比如车间里常用的工业触控屏，相邻两个USB接口的间距通常只有20mm，

　　这个厚度和宽度的壳体插上去，旁边的接口还能正常插鼠标或者加密狗，不会出现干涉。壳体表面做细磨砂面处理，手上沾了少量切削液、记号笔油墨的时候，握持插拔不会打滑，表面也不容易留下指纹和划痕，车间环境里用久了也不会显得外观脏污。尾部的挂孔做了加厚的凸台结构，因为日常携带时挂绳处是受力集中的位置，如果壳体尾部壁厚太薄，挂在钥匙串上长期晃动拉扯，很容易出现挂孔开裂的问题，加厚凸台把局部壁厚做到2.5mm，比主体壳体1.2mm的壁厚高出一倍，能承受日常拉扯的冲击力，不会轻易断裂。USB接头的金属部分和壳体端部的配合间隙控制在0.1mm，既不会因为间隙过大进灰，也不会因为间隙过小在插拔的时候出现壳体卡滞，接头的插拔寿命能满足日常上千次的使用需求。

　　吊片的菱形结构除了方便穿挂，也能在一堆钥匙里快速识别出U盘，不用挨个翻找，红色的配色和主体壳体呼应，辨识度很高。整体结构没有做多余的装饰件，所有的外形设计都围绕便携、耐用、易量产的核心需求，没有为了外观花哨增加不必要的结构复杂度，不管是日常办公使用还是车间现场的工业场景使用，都能满足稳定的存储载体需求，不会因为结构设计的缺陷导致使用中出现损坏、遗失的问题。在做三维建模的时候，壳体的卡扣位置做了0.2mm的预变形量，装配后上下壳不会出现缝隙，卡扣的扣合深度做到1.2mm，日常插拔USB接头的时候，壳体不会因为受力脱开。挂绳采用细尼龙包胶材质，长度控制在50mm，既不会因为太长晃荡碍事，也不会因为太短不方便穿挂钥匙圈，吊片和挂绳的连接位置做了压铆固定，不会出现吊片脱落的问题。
