金字塔造型多面欧标电源接线插座

　　这款多面布局的欧标电源插座，最初的设计出发点是解决实验室工作台、展会临时展位、小型维修工位这类多设备集中取电场景下，传统平面排插插孔朝向单一、多插头互相遮挡挤占空间的痛点。日常在电子调试工位上，经常会遇到示波器、稳压电源、电烙铁、热风枪同时需要接电的情况，普通排插平铺在台面上，大块的电源适配器一插就会挡住相邻插孔，最后往往只能外接拖线板，既占用台面操作空间，线材缠绕也容易带来安全隐患。

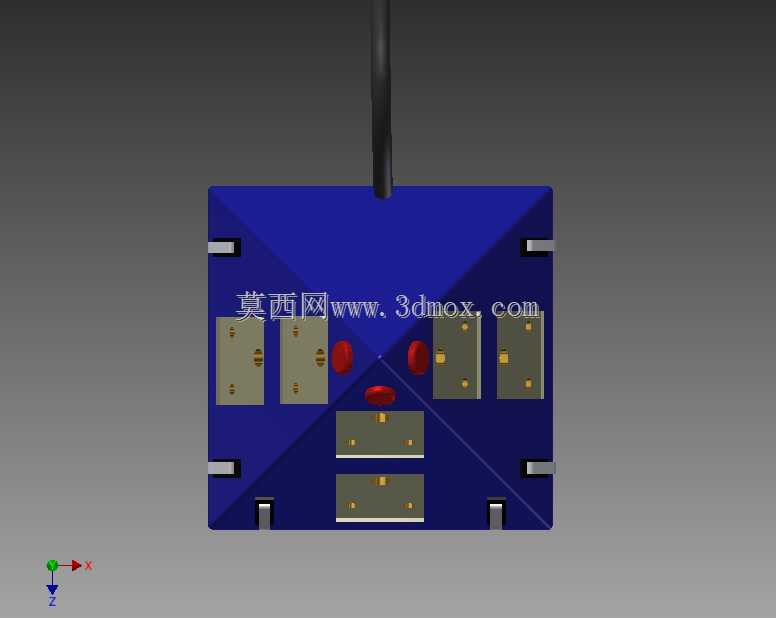

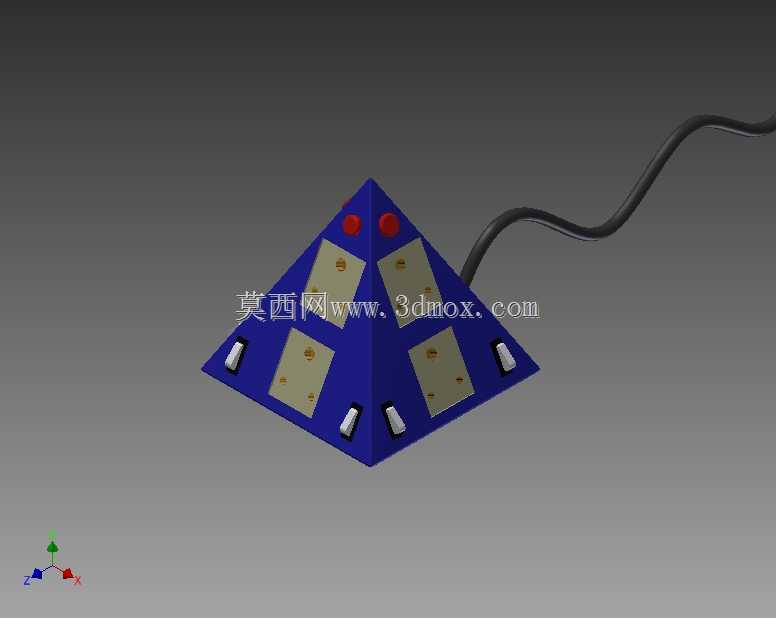

　　整体采用正四棱锥的立体构型，四个侧面各自独立布置两组欧标两孔插孔，棱锥顶部设置两个红色的电源状态指示灯，出线端从棱锥其中一个底角位置引出一体化电源线，避免线材从底部伸出导致放置不稳的问题。四个侧面的插孔均做了内凹式的防误触挡片设计，插孔内部的铜接触片采用倾斜弹片结构，适配欧标C型4.0mm直径的圆脚插头，插入后接触片的抱紧力能达到15N以上，避免设备挪动时插头松脱断电。棱锥的每个侧面底边位置都设置了内嵌式的白色防滑胶垫卡位，装配橡胶防滑垫后，放置在玻璃、钢板、防火板这类常见工作台面时，即使拖拽插头也不会带动插座整体移位。

　　从结构设计的细节来看，壳体采用上下分模的结构，四个侧面的插孔面板与棱锥侧壳做一体化注塑成型，底部为可拆卸的盖板，通过四颗自攻螺丝固定，内部的铜排采用一体式冲压折弯结构，省去了传统排插内部大量的导线焊接工序，既降低了组装工时，也减少了虚焊带来的接触不良风险。火线、零线铜排分别沿棱锥的四条棱边布置，每个插孔位置的接触弹片直接从主铜排上冲压成型，导电路径更短，大电流负载下的温升更低。顶部的两个指示灯分别对应电源通电指示和过载保护触发指示，内部集成了10A规格的过载脱扣器，当总负载超过额定功率时会自动切断供电，排除故障后按下底部的复位键即可恢复使用，不需要更换保险丝。

　　安装与使用的边界尺寸上，这款插座的底面正方形边长控制在120mm，棱锥垂直高度为95mm，相比同插孔数量的传统长条排插，占用的台面投影面积缩小了40%左右，即使放在工作台的转角位置也不会突兀。电源线采用3*1.0mm²的橡胶护套线，常规出线长度为1.8m，出线位置做了防弯折的弹簧护套，频繁拖拽弯折也不会出现线芯断裂的问题。考虑到桌面使用场景的清洁需求，壳体表面做了细磨砂的晒纹处理，不容易残留指纹和污渍，溅上少量焊锡渣、助焊剂也能轻松擦拭干净。

　　在实际场景适配中，除了固定放置在工作台面使用，这款插座也可以通过底部预留的两个M4螺丝孔位，固定在设备机架侧面、工作台立板或者展会的桁架上，适配不同的安装需求。每个侧面的插孔间距做了针对性优化，相邻两个插孔的中心距为45mm，即使插入尺寸较大的欧标电源适配器，也不会遮挡同侧面的另一个插孔，四个朝向的插孔可以同时供四个不同方向的设备取电，不用刻意调整插头或者排插的摆放角度。内部的铜排载流量按照10A长期负载设计，在25℃环境温度下满负载连续工作8小时，铜排温升不超过45K，符合家用和类似用途插座的安全标准要求。棱锥的顶角位置做了R3的圆角过渡，没有尖锐的棱角，即使在人员走动频繁的展位上使用，也不会磕碰刮伤过往人员。
