多铰接式传动连接杠杆结构件

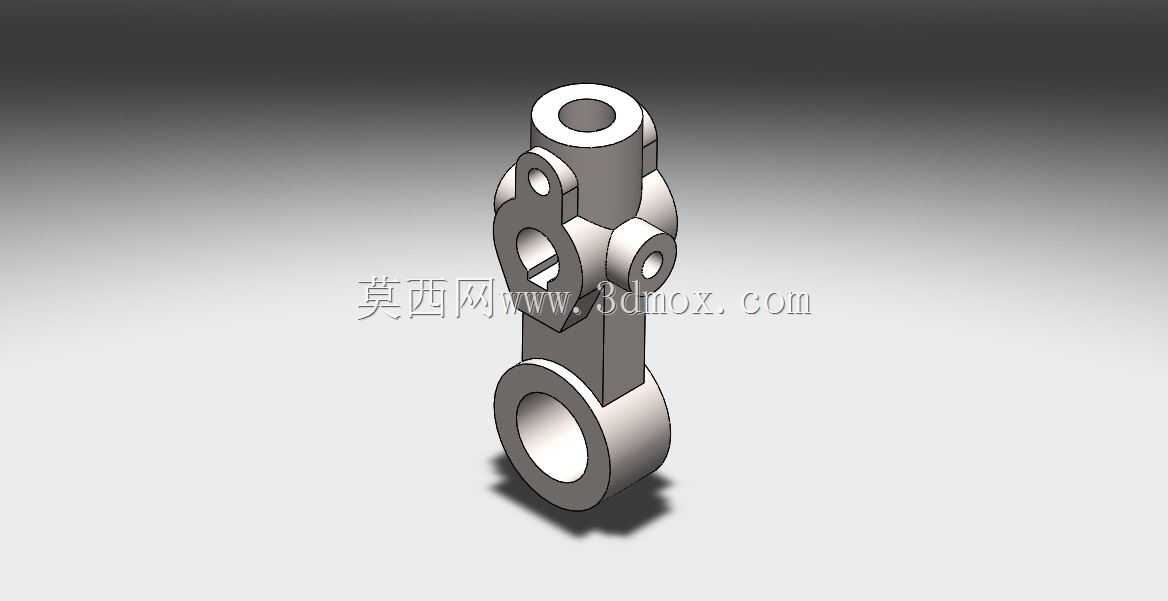

　　这类多铰接孔结构的杠杆类零件，常见于中小功率内燃机的气门配气传动链路、轻工自动化设备的间歇摆角传动工位、小型工程机械的操纵连杆组中，核心作用是在多组运动副之间传递摆动力矩，同时适配不同方向的铰接安装需求，将单一方向的直线或旋转输入，转化为特定角度的摆动输出，或是同步联动两组不同轴线上的运动部件。从结构设计逻辑来看，零件整体采用长条形杆身作为承力主体，上下两端分别设置大尺寸通孔铰接端，中部集成带侧向凸台的铰接支座，三个铰接位的轴线并非完全平行，其中上端铰接孔与中部凸台孔存在固定空间夹角，用来适配安装空间内交叉布置的连杆销轴，避免运动过程中相邻杆件发生运动干涉。杆身与各铰接端的过渡位置全部采用圆角平滑过渡，没有尖锐的应力集中棱角，

　　这是因为这类杠杆件在工作过程中会承受周期性的交变载荷，尤其是铰接孔周边，会频繁受到销轴的挤压与冲击力，平滑过渡结构可以有效分散应力，避免长期交变载荷下出现疲劳裂纹。两端的大尺寸铰接孔内孔表面预留了衬套安装余量，实际装配时会压入铜基含油衬套，减少销轴与孔壁的直接磨损，延长零件的维护周期，衬套压装后内孔与销轴采用间隙配合，保证摆动过程中无卡滞。中部的侧向凸台铰接位，主要用来连接复位弹簧或是位置反馈的传感拨杆，凸台上的小孔为销轴锁紧孔，装配时穿入开口销或是紧定螺钉，防止铰接销轴在长期振动工况下出现轴向窜动脱落。从安装边界来看，零件上端铰接孔的中心到下端铰接孔的中心距为核心安装尺寸，决定了整个连杆组的传动比，

　　设计时需要严格控制两孔的中心距公差，通常控制在±0.02mm范围内，否则会导致传动行程出现偏差，影响终端执行件的动作精度。各铰接孔的端面垂直度、孔与杆身基准面的平行度也有明确要求，若端面倾斜，会导致装配后销轴偏斜，加剧衬套的偏磨，大幅缩短零件使用寿命。零件整体采用模锻成型后再进行机加工的工艺路线，毛坯锻造时保证金属纤维方向沿着杆身的承力方向连续分布，避免纤维被切断降低零件的整体强度，机加工过程中先加工杆身的基准平面，再以基准面定位加工各铰接孔，保证各孔的位置度符合装配要求。实际选型替换时，除了核对各铰接孔的孔径、中心距参数，还要确认中部凸台的伸出方向与空间尺寸，避免安装时与周边的机架、其他传动杆件发生碰撞，尤其是在紧凑安装空间内，

　　零件摆动过程中的最大外轮廓扫掠区域需要提前做干涉校验，保证全行程范围内无剐蹭。这类零件的表面通常做氧化发黑或是磷化处理，提升表面防锈能力，同时不增加额外的镀层厚度，不会影响铰接配合的尺寸精度，在一些腐蚀环境下使用的版本，也会采用镀锌钝化处理，但需要控制镀层厚度在配合公差允许范围内。
