萨鲁斯空间直线往复运动机构结构

　　在非标自动化设备的直线往复工位设计中，很多工程师第一反应会选用直线导轨搭配滑块的导向方案，或是采用曲柄滑块机构实现运动转换，但在一些对垂直方向直线运动精度要求适中、需要规避滑动副磨损、不希望额外加装导向元件的紧凑安装场景里，萨鲁斯机构的空间连杆结构往往能带来更简洁的实现思路。这套萨鲁斯机构的三维结构，完全依托多组刚性连杆的铰接约束来实现动平台的纯直线往复位移，全程没有额外的直线导向副参与运动约束，从根源上减少了滑动摩擦带来的磨损、卡滞风险，在轻载、短行程的垂直升降演示、小负载工位抬升场景里有很高的应用适配性。

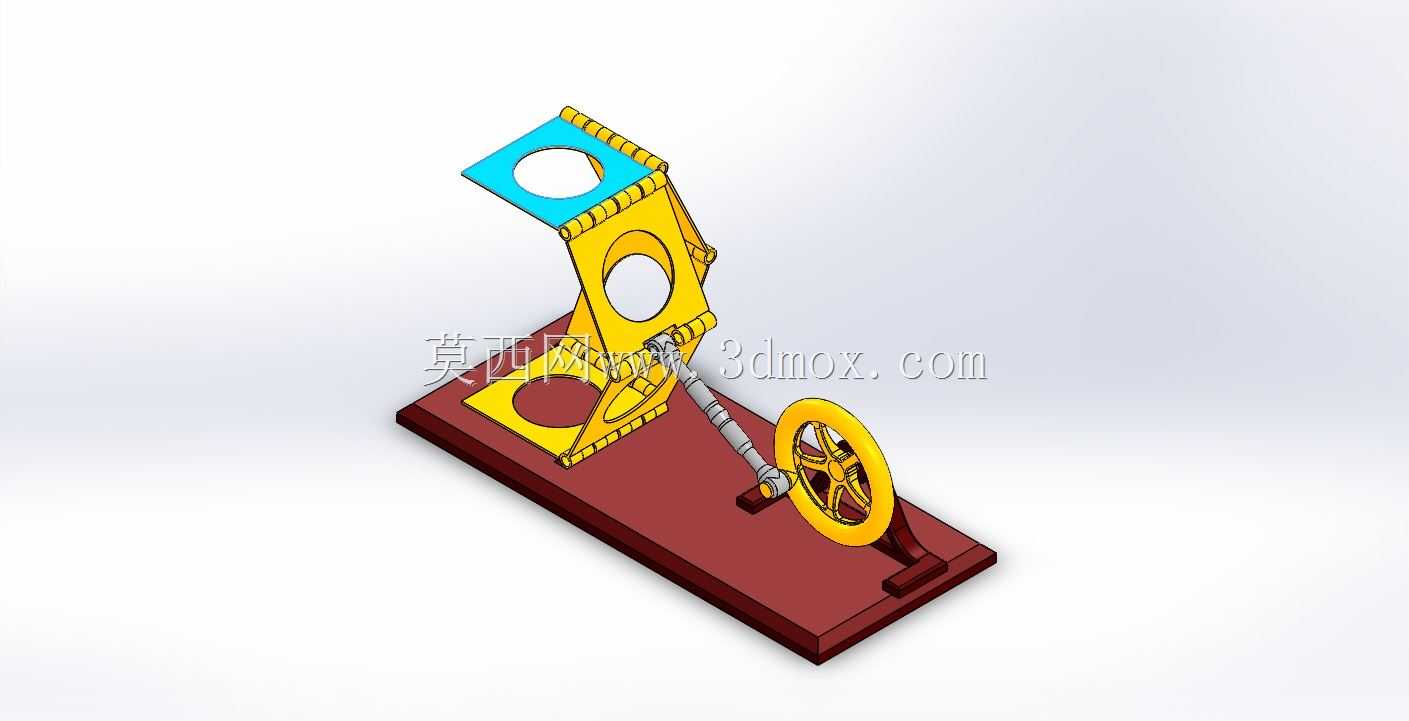

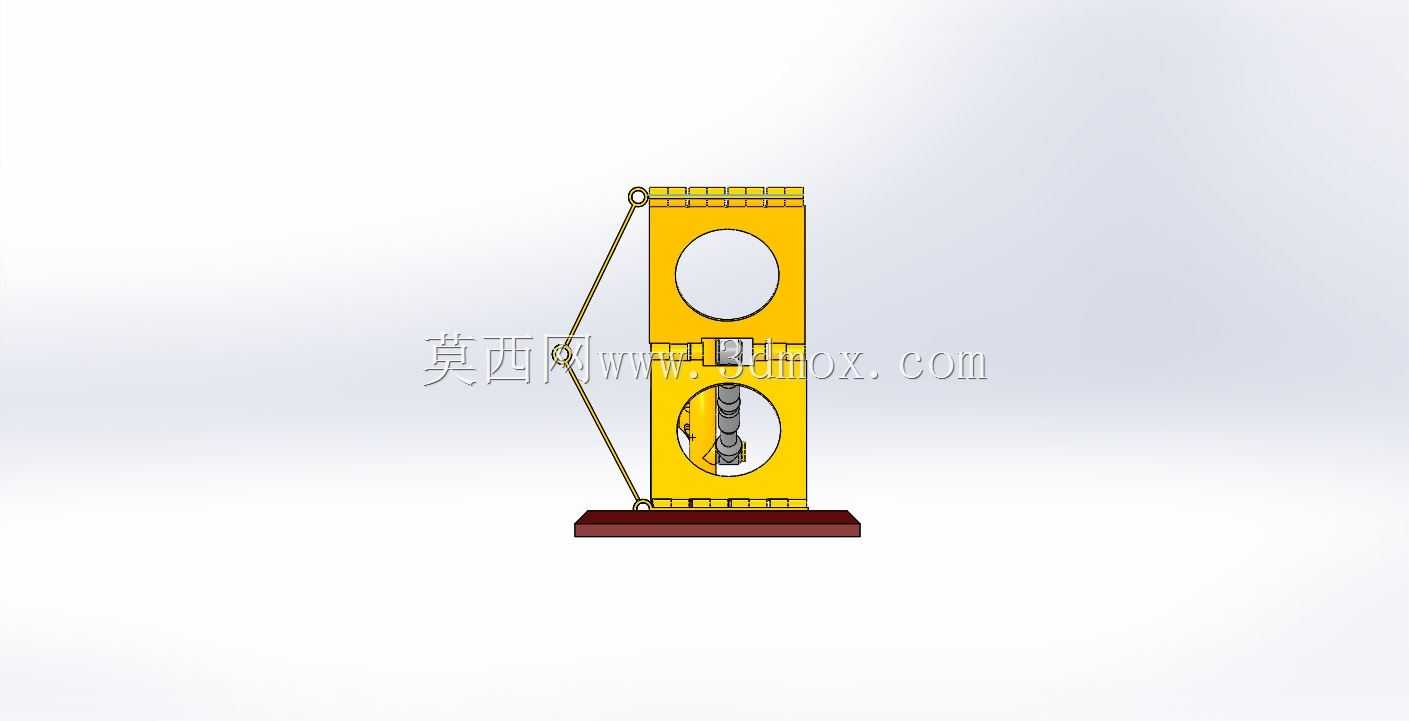

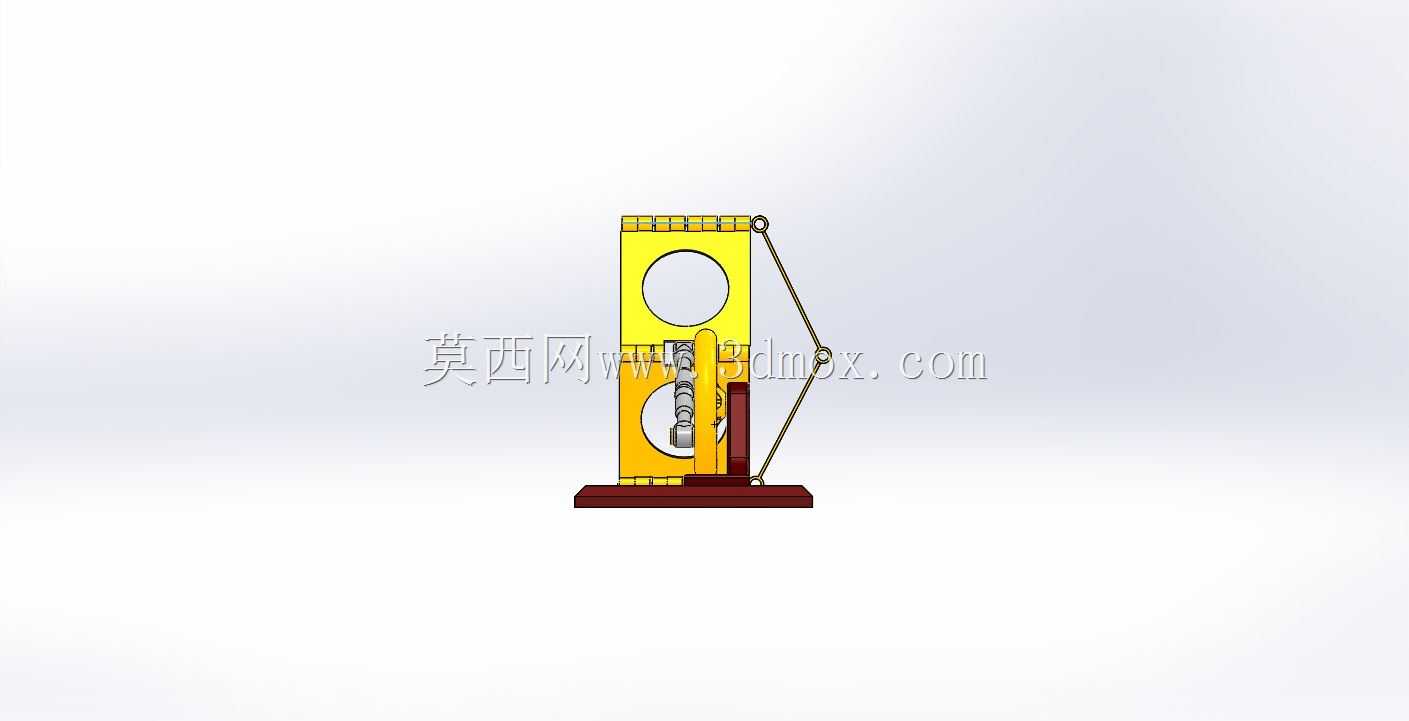

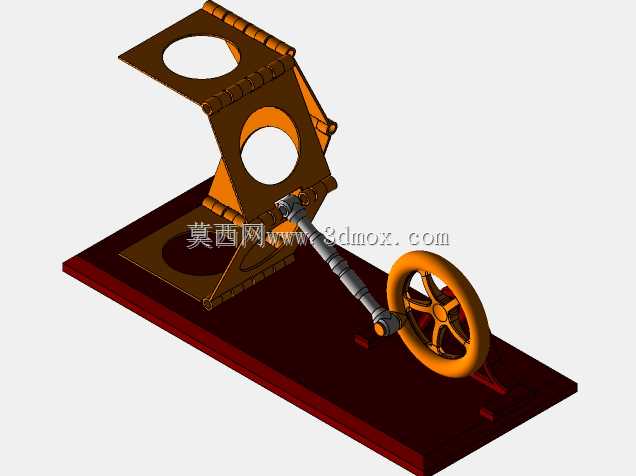

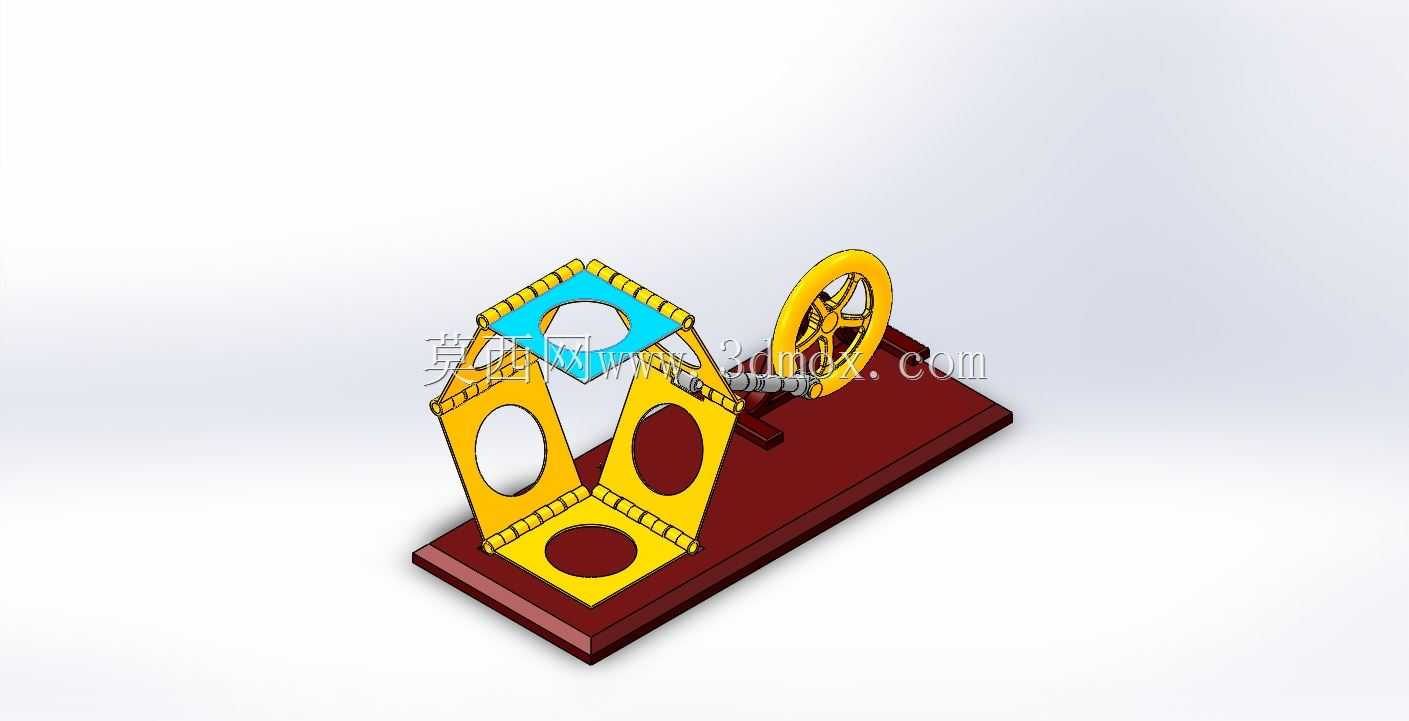

　　从实际结构组成来看，整套机构分为固定基座、两组对称布置的空间铰接连杆组、顶部动平台以及手动驱动轮几个核心部分。固定基座采用矩形板式结构，作为整套机构的安装基准，底部预留了通用的安装孔位，可以直接固定在实验台架或者设备的安装基板上，安装边界的长宽尺寸控制在小型实验机构的适配范围内，不需要占用过大的设备安装空间，不管是用于教学演示的台架搭建，还是嵌入小型自动化设备的抬升工位，都不需要对原有安装空间做大规模改造。两组对称的连杆组是实现运动约束的核心，每一组连杆都由多片等长的刚性板件通过铰接轴串联而成，铰接轴的轴线方向经过精准的空间角度计算，保证动平台在整个运动行程中始终保持水平姿态，不会出现偏转、侧倾的问题，和传统的剪叉升降机构相比，萨鲁斯机构的连杆运动轨迹完全在空间维度展开，不需要在基座或者动平台上设置滑动槽来约束连杆端部的位移，零件加工的复杂度更低，装配时的调整环节也更少。

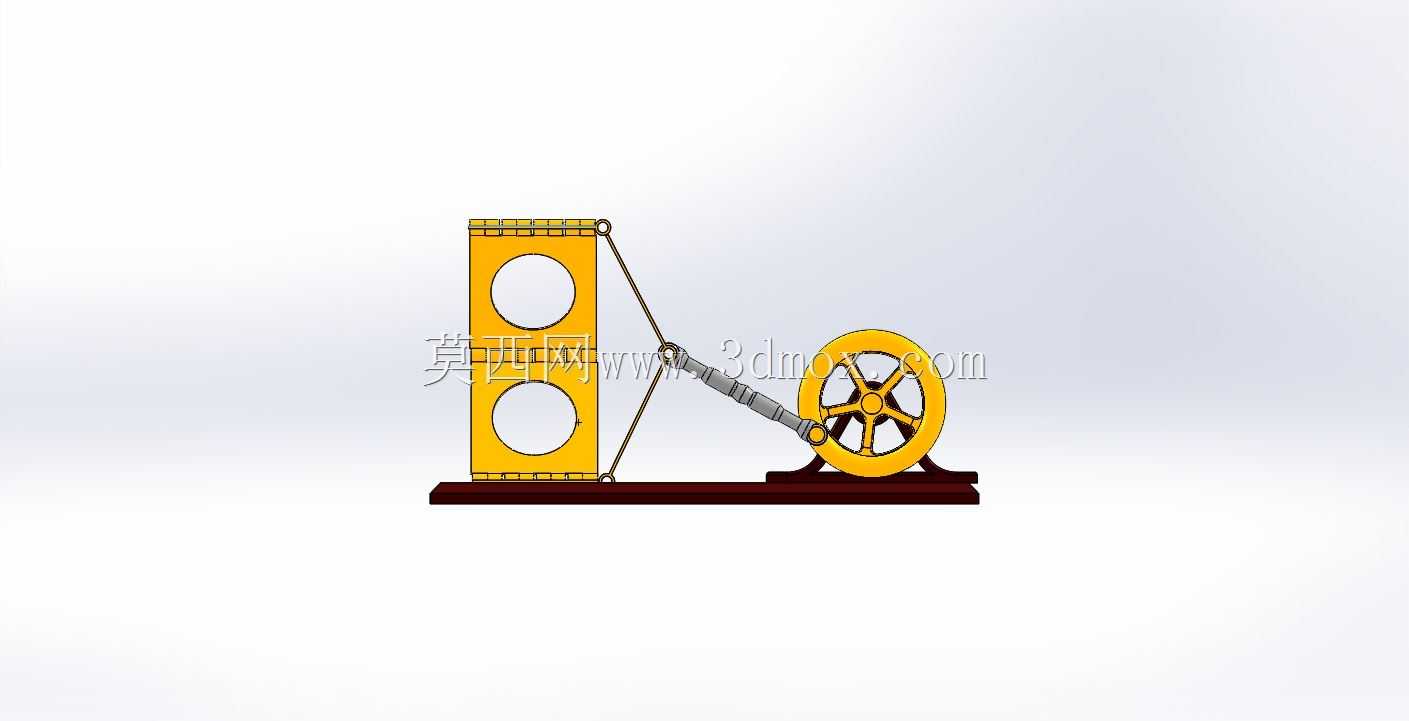

　　驱动端采用手摇轮搭配曲柄的结构，曲柄的铰接点直接和其中一组连杆的活动端连接，转动手摇轮时，曲柄的圆周运动就会通过连杆组的约束直接转换为顶部动平台的垂直直线往复运动，整个传动过程没有中间转换环节，传动效率更高，手动驱动时的阻力也更小。如果要将这套机构应用到实际自动化设备中，只需要将手摇轮替换为对应转速的减速电机，在曲柄的转轴位置加装联轴器即可完成动力源的适配，不需要对连杆主体结构做任何修改，改造的适配成本很低。顶部的动平台采用带镂空的板式结构，既可以减轻运动部件的整体重量，降低驱动端的负载，也可以通过镂空位置加装工件固定夹具，适配不同的工件抬升需求，动平台的平面度在设计时做了专门的公差约束，保证抬升过程中工件的姿态稳定，不会因为平台倾斜出现工件滑落、定位偏移的问题。

　　在设计思路上，这套结构完全围绕空间过约束机构的运动原理展开，没有冗余的结构零件，每一片连杆、每一根铰接轴都参与运动约束，整体的零件数量比同行程的导轨导向升降机构少30%左右，对应的加工、装配成本也更低。铰接位置全部采用销轴铰接的形式，铰接处的间隙可以通过选配销轴的直径公差来控制，既保证连杆转动的灵活性，又不会因为间隙过大导致动平台出现晃动，在轻载工况下的运动重复定位精度可以满足大部分普通抬升工位的使用要求。和常见的直线运动机构相比，萨鲁斯机构的运动过程没有滑动摩擦，只有铰接处的转动摩擦，日常维护只需要定期在铰接销轴位置加注润滑脂即可，不需要像直线导轨那样定期清洁导轨面、更换滑块润滑件，长期使用的维护成本更低，在一些不方便频繁维护的封闭设备内部工位，这种结构的优势会更加明显。

　　从安装适配的角度来说，整套机构的所有铰接轴都采用标准化的直径设计，连杆的板件厚度统一，加工时只需要采用常规的板材切割、钻孔工艺即可完成零件加工，不需要特殊的定制刀具或者五轴加工设备，普通的机加工车间就可以完成全套零件的生产，加工门槛很低。机构的运动行程可以通过调整曲柄的偏心距、连杆的长度来灵活调整，不需要重新设计整体的结构布局，工程师在做不同行程需求的方案设计时，只需要修改对应连杆的长度参数、调整曲柄偏心距，就可以快速衍生出不同规格的机构方案，大幅缩短非标设计的周期。在教学演示场景中，这套结构可以非常直观地展示空间连杆机构的运动约束原理，帮助学习者理解过约束机构如何实现确定的运动轨迹，相比平面连杆机构的演示教具，萨鲁斯机构的空间运动形式更能帮助学习者建立空间机构的设计思维，理解不同运动副组合带来的运动特性差异。在实际工业应用中，这类机构常被用在小型检测设备的样品抬升工位、小型包装设备的托盒升降工位，以及一些对洁净度有要求、不希望有润滑脂外露的轻载抬升场景，因为铰接处的润滑脂可以完全封闭在销轴配合位置，不会出现导轨润滑脂滴落污染工件或者生产环境的问题。
