在中小功率传动系统的布局里,这类从动齿轮常被布置在离合器输出端与减速机构输入侧的衔接位置,尤其在紧凑型动力传输单元中,它不需要额外设计独立的轮毂连接结构,自身的辐板造型直接兼顾了安装定位、扭矩传递、减重适配的多重需求,和常规直齿、斜齿圆柱齿轮的分体式轮毂结构有明显的设计差异。从实际使用场景看,这类齿轮多适配盘式离合器的从动端,动力从离合器摩擦片传递过来后,直接通过中心的花键孔与输出轴形成周向固定,不需要额外加装平键或者过盈配合的连接套,花键的多齿接触特性可以在同等轴径下传递更大的扭矩,同时还能允许齿轮在轴上有微小的轴向窜动空间,刚好匹配离合器结合、分离过程中的轴向位移需求,避免传动过程中出现卡滞。

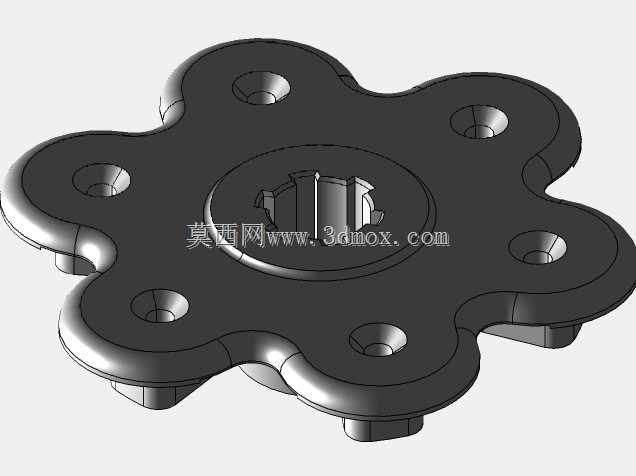

从结构设计的思路来看,整个零件没有采用传统齿轮的整圆辐板设计,而是做了六处均匀分布的凸瓣造型,每一处凸瓣上都预留了沉头安装孔,这些孔位并非用于齿轮自身的轴系固定,而是用来和离合器的从动盘减震组件做连接,六个安装点均匀分布在分度圆上,能让连接螺栓的受力更均匀,避免传动过程中出现偏载导致的螺栓剪切断裂。凸瓣之间的内凹圆弧过渡不是随意做的造型减重,每一处圆弧的曲率都经过受力校核,在齿轮传递额定扭矩时,辐板位置的应力集中系数被控制在材料许用应力的三分之一以内,既切掉了非受力区域的多余材料,降低整个旋转组件的转动惯量,又不会削弱辐板的结构强度,毕竟传动系统里的旋转件惯量过大,会直接影响离合器结合的平顺性,还会增加换挡或者负载切换时的冲击。
中心的花键孔采用的是矩形花键结构,齿侧的定心精度可以满足中高速传动的需求,花键孔的入口位置做了微小的倒角引导,方便装配时和输出轴的花键段快速对中,不会出现装配时刮伤花键齿面的问题。齿轮外缘的齿形是和主动齿轮完全匹配的共轭齿形,齿向没有做额外的修形,因为这类齿轮的传动线速度普遍不高,大多在10m/s以内,不需要通过齿向修形来补偿轴系的变形,齿面的粗糙度要求控制在Ra1.6即可,不需要做高精度的磨齿加工,就能满足传动的噪音和寿命要求。
在安装边界的尺寸控制上,整个齿轮的最大外圆尺寸由齿顶圆决定,六个安装凸瓣的外轮廓直径比齿根圆略小,不会和啮合的主动齿轮齿顶发生运动干涉,辐板的厚度是根据传递的最大扭矩做的等强度设计,中心花键孔的长度和配合轴段的长度保持一致,不会出现齿轮在轴上窜动时花键配合长度不足的问题。沉头安装孔的深度刚好能把连接螺栓的头部完全埋入零件表面以下,螺栓头部不会突出辐板平面,避免旋转过程中螺栓和周边的离合器壳体、减震弹簧等零件发生刮碰。零件背面的凸台高度是经过匹配设计的,刚好和离合器从动盘的凹槽深度适配,装配后整个齿轮和从动盘的贴合面没有间隙,不会在高速旋转时出现端面跳动超标的问题。
从实际工况适配的角度看,这类齿轮的工作环境大多是封闭的变速箱腔体内,润滑方式采用飞溅润滑即可,辐板上没有设计额外的油孔,因为齿轮旋转时带起的润滑油可以顺着凸瓣之间的凹槽流到中心花键位置,给花键配合面提供足够的润滑,避免花键齿面出现干摩擦磨损。零件的材料一般选用调质处理的45号钢或者40Cr,不需要做表面渗碳淬火,因为它传递的扭矩是经过离合器缓冲后的,冲击载荷比直接和动力输出端连接的主动齿轮小很多,调质后的硬度就能满足齿面的接触强度和齿根的弯曲强度要求,加工成本也能控制在合理范围内。在做三维建模的时候,这类零件的建模逻辑要先从中心花键的参数入手,确定内花键的大径、小径、键齿数量之后,再做辐板的草绘,把六个凸瓣的轮廓和安装孔的位置做均匀阵列,最后再切除出中心的花键结构,做阵列的时候要注意安装孔的分度角度和凸瓣的位置完全对应,不能出现角度偏差,否则实际装配时会出现孔位错位,无法和离合器从动盘连接的问题。另外所有的转角位置都要做圆角过渡,避免热处理的时候出现应力集中导致的零件开裂,这些细节都是实际加工和装配中必须考虑的工程要点,不是单纯把外观造型做出来就满足设计要求的。
