变速器排挡用直齿圆柱传动齿轮结构

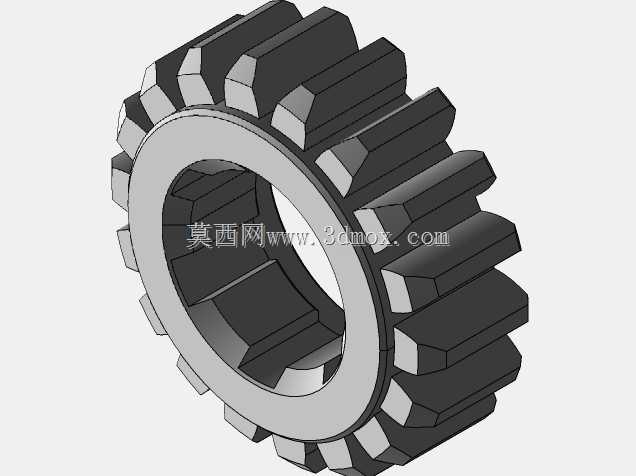

　　这款齿轮零件主要配套于手动变速器的排挡传动机构，属于动力传递路径中的核心啮合零件，在换挡操作过程中承担不同挡位间的动力衔接与扭矩传递作用，日常工况下需要随换挡拨叉的动作完成与对应挡位齿轮的啮合、脱开动作，因此齿部的啮合精度、齿面耐磨性能以及内孔与花键轴的配合精度直接决定了换挡操作的顺畅度与动力传递的稳定性。从结构设计来看，该零件采用直齿圆柱齿轮构型，整体为环形回转体结构，外圆周均匀分布20个标准渐开线直齿，齿顶与齿根的过渡圆角经过优化处理，可有效降低啮合过程中的应力集中，避免长期交变载荷下出现齿根断裂的失效问题；内孔采用花键槽结构，可与变速器输入轴上的外花键形成周向固定，保证齿轮随轴同步转动的同时，能够沿轴向顺畅滑动完成换挡动作，

　　内孔与花键的配合公差选用过渡配合等级，既避免配合间隙过大导致的传动冲击，也防止配合过紧造成换挡卡滞。在实际装车应用场景中，该齿轮安装于变速器的换挡齿轮组腔体内，两侧与相邻挡位齿轮的端面保留有0.2-0.3mm的轴向间隙，避免换挡滑动过程中出现端面剐蹭，齿轮的轴向滑动行程与换挡拨叉的行程完全匹配，当驾驶员操作排挡杆时，拨叉带动该齿轮沿轴向移动，与对应挡位的从动齿轮完成啮合，将发动机输出的扭矩通过齿轮啮合传递至输出轴，最终实现不同挡位的转速与扭矩切换。设计过程中针对齿部参数做了匹配性校核，模数选用2.5，压力角为标准20度，齿宽设置为18mm，可满足乘用车手动变速器在最大输入扭矩180N·m工况下的强度要求，齿部表面采用渗碳淬火处理，

　　表面硬度达到HRC58-62，芯部硬度保持在HRC30-35，兼顾齿面的耐磨性能与整体的抗冲击韧性，避免频繁换挡啮合过程中出现齿面磨损、打齿等失效问题。从安装边界来看，该齿轮的齿顶圆直径为65mm，齿根圆直径为52.5mm，内花键大径为35mm，小径为30mm，整体轴向厚度为20mm，安装时需要保证齿轮端面与轴肩的垂直度公差不超过0.02mm，齿圈径向跳动公差控制在0.03mm以内，否则会导致啮合过程中出现异响、传动不平稳的问题。在三维建模过程中，齿部采用渐开线参数化生成方式，严格按照GB/T 1356-2001的标准渐开线齿廓绘制，保证齿形的啮合精度，内花键的键槽尺寸与位置度公差按照矩形花键的标准公差等级设置，建模时对齿顶、

　　齿根以及内花键的过渡位置都做了圆角处理，还原实际加工过程中的工艺特征，避免模型出现锐边尖角与实际加工零件不符的问题。该齿轮在实际运行过程中，啮合线速度不超过12m/s，适配的变速器润滑油为GL-4级齿轮油，润滑方式采用飞溅润滑，齿轮转动过程中带起的润滑油可进入齿面啮合区域与内花键配合面，形成有效油膜降低摩擦磨损，日常使用中如果出现换挡卡滞、换挡异响的问题，首先需要检查该齿轮的齿面是否出现磨损点蚀、内花键是否出现配合间隙过大的问题，同时检查换挡拨叉与齿轮环槽的配合间隙是否在标准范围内。
