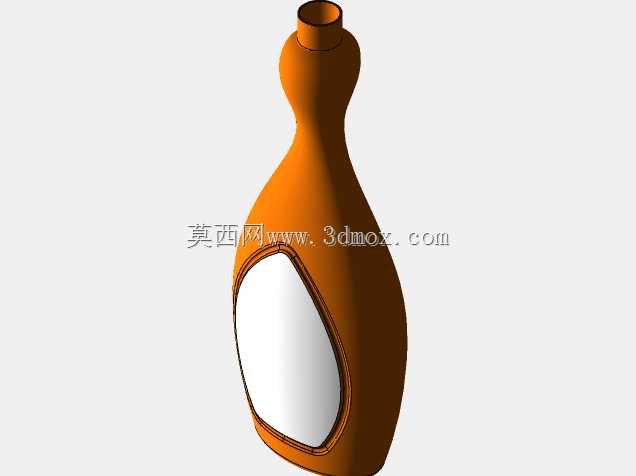

带侧窗异形曲面盛装瓶结构设计

　　日常液态物料盛装场景中，常规圆柱瓶、直身瓶在部分需要直观观测内部液位、同时兼顾握持手感的使用场景下存在明显局限，这款带侧窗的异形曲面瓶体结构，正是针对这类实际使用痛点完成的结构设计。从实际使用场景来看，这类瓶体可适配日化洗护、食用调味、工业液态试剂分装等多个领域的盛装需求，侧窗区域采用透明嵌件结构，无需打开瓶盖即可直观观测内部物料剩余量，避免使用过程中突然断料的尴尬，同时异形曲面的瓶身轮廓完全贴合人手握持时的掌面弧度，相比直身圆柱瓶握持时的打滑、硌手问题有明显改善。设计过程中首先确定了瓶口的标准接口尺寸，瓶口采用行业通用的外螺纹结构，可适配常规旋盖、泵头、按压嘴等多种封口配件，无需单独开模制作专用瓶盖，大幅降低后续量产的配套成本。

　　瓶身的曲面过渡经过多次曲率调整，从瓶口位置向下先做小幅度收窄，再逐步扩径至瓶身最大截面位置，之后平滑收束至瓶底，整个曲面的曲率变化连续无突变，既保证吹塑或者注塑成型时的料流填充顺畅，避免出现缺胶、壁厚不均的成型缺陷，也让握持时的受力点均匀分布在掌面与手指区域，长时间握持倾倒物料也不会产生局部压痕。侧窗区域的设计是整个结构的核心，嵌装槽沿着瓶身曲面做随形设计，槽边设置一圈内凹的定位止口，透明视窗嵌件装入后可通过粘接或者超声波焊接与瓶身主体固定，止口结构既可以保证装配时的定位精度，避免视窗装偏漏液，也能在视窗与瓶身的结合位置形成密封屏障，提升整体的密封可靠性。瓶底位置设计有内凹的支撑底脚，放置时底脚接触支撑平面，瓶底主体部分略微悬空，

　　既可以避免瓶底直接摩擦平面造成的磨损，也能在放置时排出瓶底与平面之间的空气，提升放置稳定性，避免轻微触碰就倾倒的问题。从安装边界来看，整个瓶体的最大外径控制在常规手持容器的合理区间，整体高度适配常规置物架的层间距，无论是放置在浴室置物架、厨房调料架还是工业操作台的物料架上，都不会出现尺寸超差无法放置的问题。壁厚设计上，瓶身主体壁厚根据不同位置的受力情况做差异化分配，瓶口螺纹位置壁厚稍大，保证旋盖时的结构强度不会出现螺纹滑牙，瓶身曲面位置壁厚均匀过渡，侧窗嵌装槽位置的壁厚做局部加厚，避免嵌装视窗时出现结构变形，瓶底支撑位置的壁厚也做加强处理，承受满瓶物料重量时不会出现底鼓变形。整个结构的曲面造型在建模时采用多截面曲面放样的方式完成，

　　所有过渡位置都做了G2连续处理，既保证外观线条流畅，也能减少成型过程中的应力集中问题，提升产品的抗摔抗冲击性能，日常使用中不慎从桌面高度跌落也不容易出现开裂破损。针对不同的使用场景，侧窗的尺寸还可以根据实际观测需求做调整，比如用于盛装高粘度物料时可以适当加大侧窗面积，方便观测粘附在瓶壁上的物料余量，用于盛装易挥发物料时可以适当缩小侧窗面积，减少透明嵌件与物料的接触面积，降低渗透泄漏的风险。瓶口的螺纹尺寸也可以根据不同的封口配件做适配调整，无需改动整体瓶身曲面结构即可快速衍生出不同规格的产品，提升整个设计的通用适配能力。
