CD-100型风冷发动机缸盖油缸结构

　　这款CD-100机型对应的缸盖油缸部件，是小型单缸风冷动力单元的核心承压构件，日常广泛应用在通用小型汽油机、便携动力机具、小型农用作业设备、迷你摩托动力总成这类场景中，作为燃烧室密封与热量导出的核心载体，其结构设计直接决定动力单元的热稳定性与密封可靠性。从实际工况来看，这类缸体需要同时承受燃烧室内的周期性爆燃压力、活塞往复运动带来的侧向摩擦力，以及持续燃烧产生的高温负荷，风冷结构的设计完全规避了水冷系统的管路、水泵、水套密封等冗余结构，更适合轻量化、便携化、低维护需求的动力场景。

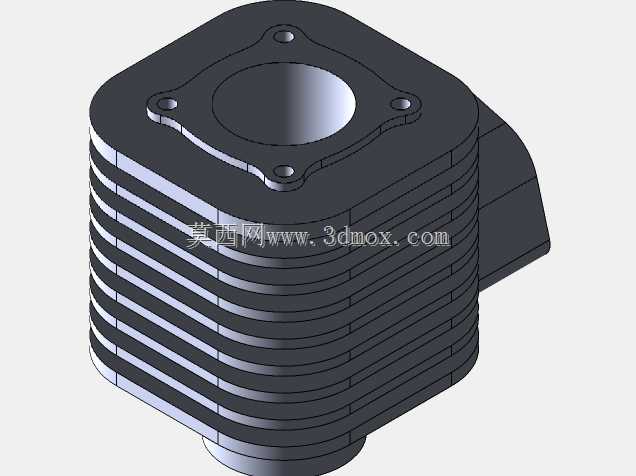

　　从结构设计逻辑来看，主体采用近似方形的带圆角铸铝基体，周向均匀布置多层平行散热鳍片，鳍片的排布密度经过热负荷校核，在保证缸体整体刚度的前提下最大化散热接触面积，鳍片之间的留隙兼顾了自然对流与强制风冷的气流通过性，即便在机具低速移动、无额外导流罩的工况下，也能依靠行驶气流或者自然对流带走缸体热量，避免热堆积导致的润滑油失效、密封件老化问题。顶部的安装法兰面做了加厚处理，四个安装孔位对称分布在法兰边角，孔位周边做了局部凸台强化，避免缸盖螺栓拧紧时出现应力集中导致的法兰面变形，法兰面的平面度要求控制在0.05mm以内，配合缸盖垫片可以实现燃烧室的可靠密封，杜绝高压燃气泄漏。侧面延伸的凸台结构是为了适配配气机构或者导流罩的安装定位，不需要额外设计焊接支架，一体铸造成型的结构减少了装配工序，也提升了部件的整体抗振性能，能够承受动力运行过程中的持续振动载荷，避免连接部位松动。

　　从安装边界来看，缸体下部的圆柱段是与曲轴箱配合的定位止口，止口外径与曲轴箱安装孔采用间隙配合，配合公差控制在H7/h6区间，装配时依靠止口实现同轴定位，保证缸筒轴线与曲轴轴线的垂直度，避免活塞运行过程中出现偏磨。顶部法兰的安装孔位间距、孔径完全匹配对应机型的缸盖螺栓规格，不需要额外扩孔或者改制就能直接完成装配，鳍片的外轮廓尺寸预留了与周边车架、覆盖件的安全间隙，不会出现运行过程中鳍片与周边部件干涉的问题。内壁的缸筒工作面对应活塞的往复行程范围，表面做了珩磨处理，形成均匀的交叉网纹，能够储存适量润滑油，降低活塞环与缸壁的摩擦损耗，提升部件的使用寿命。在实际建模过程中，这类部件需要重点关注壁厚的均匀性，避免铸造过程中出现缩孔、疏松等缺陷，散热鳍片的厚度从根部到端部做渐变处理，根部厚度更大保证热传导效率，端部稍薄提升散热效率，同时避免鳍片受外力碰撞出现断裂。法兰面的螺栓孔深度需要精确控制，既要保证螺栓的啮合长度满足拧紧力矩要求，又不能钻通缸筒内壁导致燃气泄漏。对于选型用户来说，这款结构完全匹配CD-100系列的风冷动力单元，所有安装尺寸与原机部件保持一致，可直接用于逆向设计参考、配件仿制建模、动力改装的结构校核场景，建模过程中还原了所有的倒角、凸台、鳍片细节，能够直接用于工程出图、装配干涉检查、有限元热负荷分析等后续工作，不需要额外做结构补全。
