一模两腔轮盘类零件注塑模具结构

　　这套模具针对带周向凸台结构的轮盘类塑料零件设计，采用一模两腔的型腔排布方案，适配中小批量注塑生产场景，常见于小家电传动部件、玩具结构件、民用塑料配件的量产加工环节。从结构布局来看，两个型腔沿主流道对称分布，采用侧浇口进料方式，浇口设置在零件外缘非装配面位置，既可以保证熔融塑料填充时的流动平衡性，避免两个型腔填充速率差异导致的零件缺胶、飞边问题，也能在后续工序中方便浇口凝料的切除，减少零件后处理的工作量。

　　流道系统采用圆形截面设计，主流道入口端匹配标准注塑机喷嘴尺寸，流道转角位置做圆弧过渡处理，降低熔融塑料流动过程中的压力损失，保证塑料熔体可以在额定注射压力下快速充满两个型腔的各个结构位置。针对轮盘零件周向分布的多个方形凸台结构，型腔对应位置做了精准的镶件拆分设计，既方便加工过程中对细小凸台结构的精度控制，也能在生产过程中出现局部磨损时快速更换镶件，减少模具维修的停机时间。

　　冷却系统围绕型腔周向布置，采用直通式冷却水道，水道距离型腔壁的距离保持在合理区间，保证冷却过程中型腔各个位置温度均匀，避免零件冷却不均导致的翘曲变形，尤其是轮盘类零件对平面度有一定要求，均匀的冷却可以有效控制零件成型后的形位公差，减少后续校形的工序成本。顶出结构采用顶杆顶出方案，顶杆布置在零件的加强筋、凸台等结构刚性较好的位置，避免顶出力作用在零件薄壁位置导致的顶白、顶穿缺陷，同时顶杆的排布避开零件的外观面与装配配合面，保证零件成型后的外观质量与装配精度。

　　从安装边界来看，这套模具的模架尺寸适配常用吨位的卧式注塑机，定位圈尺寸、浇口套球面半径都匹配对应规格注塑机的技术参数，模具的闭合高度、开模行程都在设备的额定参数范围内，不需要额外对设备进行改造就可以直接上机生产。导柱导套采用标准模架配套的导向元件，合模过程中可以保证动定模的对中精度，避免型腔错位导致的零件壁厚不均问题。在排气设计上，型腔的填充末端开设了深度合适的排气槽，既可以在填充过程中快速排出型腔内的空气，避免零件出现气泡、烧焦缺陷，也不会因为排气槽过深导致飞边的产生。

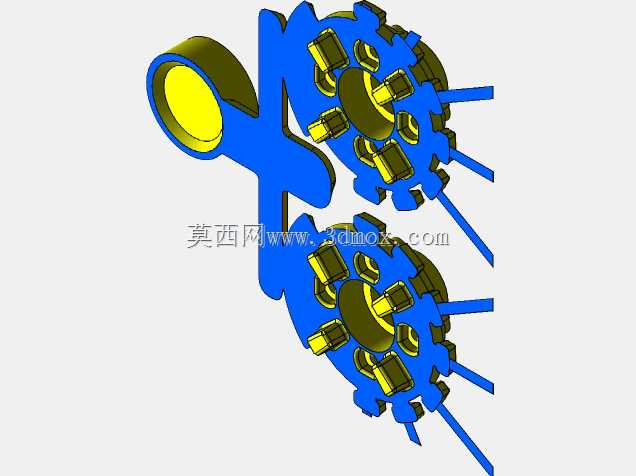

　　这套模具的设计充分考虑了量产过程中的工艺稳定性，各个结构的参数选择都经过填充模拟验证，在保证零件成型质量的前提下，尽可能缩短成型周期，提升生产效率。比如流道的尺寸设计在保证填充顺畅的基础上尽可能减小凝料体积，减少回头料的产生；冷却水道的流量设计可以保证冷却时间控制在合理范围，匹配注塑机的注射周期参数。对于零件上的多个侧向凸台结构，这里采用的是斜导柱侧向抽芯结构？不对，看模型上的蓝色杆状结构是斜顶？哦不对，仔细看模型的结构，周向的小杆是斜顶机构，针对零件周向的侧凹结构，采用斜顶抽芯的方式，在顶出零件的同时完成侧向抽芯动作，不需要额外的侧抽芯驱动机构，简化了模具结构，降低了模具的制造成本，同时斜顶的导向与耐磨结构都做了针对性设计，保证长期生产过程中的抽芯动作顺畅，不会出现卡滞、磨损过快的问题。

　　在实际生产应用中，这套模具适配常见的热塑性塑料加工，比如ABS、PP等常用塑料原料，通过调整注塑工艺参数就可以适配不同原料的成型需求。模具的维护也比较方便，各个易损件都采用标准件，更换时不需要复杂的加工就可以直接替换，适合中小型注塑加工企业的生产需求，不需要配备专门的复杂模具维护设备就可以完成日常的保养与维修工作。
