电气接插件防护套结构设计方案

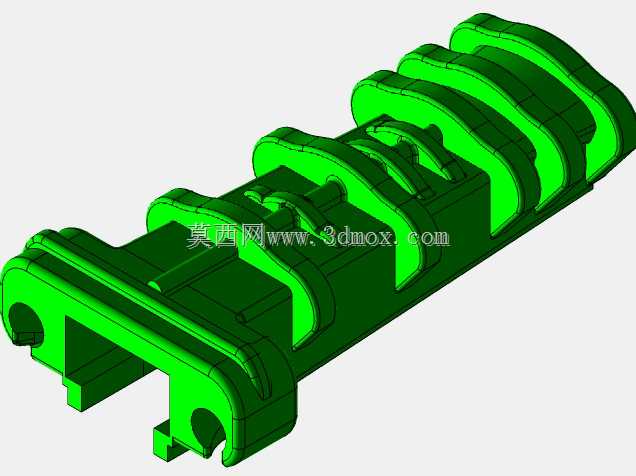

　　这款塑胶防护结构主要应用在低压电气柜内部线束对接、工业设备分线盒出线端、自动化设备信号线束接驳位置，用来包裹公母插合后的接插件尾部，避免线束弯折处出现应力集中断裂，同时阻隔车间内的切削液飞溅、金属粉尘堆积对接点的侵蚀，在设备长期震动工况下还能限制接插件的径向窜动，降低插针松脱的概率。从结构设计逻辑来看，整体采用分段式波纹腔体结构，每一圈凸起的加强筋之间预留了均匀的形变间隙，安装后可以随线束走向实现小角度的弯折适配，不需要额外做弯角定型，适配设备内部不同走向的布线需求，不会因为线束弯折导致护套自身出现应力发白或者开裂的问题。前端的卡接位做了对称的倒扣结构，安装时对准接插件尾部的卡槽推入即可完成锁止，不需要额外使用扎带固定，

　　拆卸时用平口螺丝刀轻撬倒扣位置就能顺利取下，日常设备维护时拆装效率比传统缠胶带的防护方式提升不少。腔体内部做了渐变的内径过渡，靠近接插件的一端内径匹配接插件尾部的法兰尺寸，贴合后可以形成基础的密封挡边，靠近线束出线的一端内径收窄，刚好贴合线束外被的外径，避免粉尘或者液体从出线端渗入接插件内部。从安装边界来看，整体长度适配常规10位以下的矩形接插件尾部尺寸，最大外径不超过同规格接插件法兰的外接圆尺寸，安装后不会和相邻的接插件、线槽侧壁产生干涉，在密集布线的电气柜内也能顺利布置，不需要额外调整其他线束的走位。结构壁厚做了均匀化处理，整体壁厚保持在1.5mm左右，加强筋位置的壁厚不超过2mm，注塑生产时不会出现缩痕、缺胶的问题，

　　成型后形变率控制在0.3%以内，能保证和接插件的配合精度，不会出现安装后松旷或者卡装不到位的情况。表面没有多余的棱角，所有转角位置都做了R0.5以上的圆角过渡，安装时不会划伤操作人员的手部，也不会割伤线束的外被绝缘层。在实际使用场景中，这类防护套可以替代传统的热缩管、电工胶带防护方案，热缩管需要加热安装，在已经布线完成的设备上更换难度大，电工胶带长期在高温、油污环境下容易出现脱胶、脆化的问题，这款卡扣式的防护结构可以反复拆装使用，耐温范围覆盖-20℃到80℃，完全满足普通工业车间的设备运行环境要求。针对震动较大的冲压设备、机床设备内部的线束防护，这款结构的波纹段可以吸收大部分的震动传导，

　　避免接插件和线束连接位置因为长期震动出现线芯折断的问题，同时波纹结构的抗挤压能力比平直的套管更好，即使被线槽内的其他线束挤压，也不会出现腔体被压瘪压迫线芯的情况。设计时还考虑了线束的预留余量空间，腔体内部预留了足够的空间容纳接插件尾部压接后的线芯分叉位置，不会因为线芯分叉顶到护套内壁导致护套被顶起松脱，出线端的收边做了圆弧翻边处理，线束在弯折时不会被护套的硬边割伤外被，长期弯折工况下的线束寿命比无防护状态提升三倍以上。
