带安装支座散热筋结构马达外壳

　　在中小型动力驱动设备的结构设计中，马达外壳是兼顾防护、散热、安装定位多重功能的核心承载构件，这类壳体的设计合理性直接影响动力单元的运行稳定性、装配效率与整机使用寿命。从实际工程应用场景来看，这类带一体式安装支座与顶部散热筋的马达外壳，多用于小功率交直流驱动马达、伺服动力单元的外层防护，常见于小型自动化输送设备、桌面级加工辅机、民用动力机具、小型风机驱动端等对安装空间有紧凑要求的工况场景，既能够为内部的定子、转子、绕组等核心部件提供刚性防护，隔绝外界粉尘、碎屑、少量飞溅液体的侵入，也能通过自身结构完成动力单元与设备机架的刚性连接，同时承担运行过程中的热量导出功能。

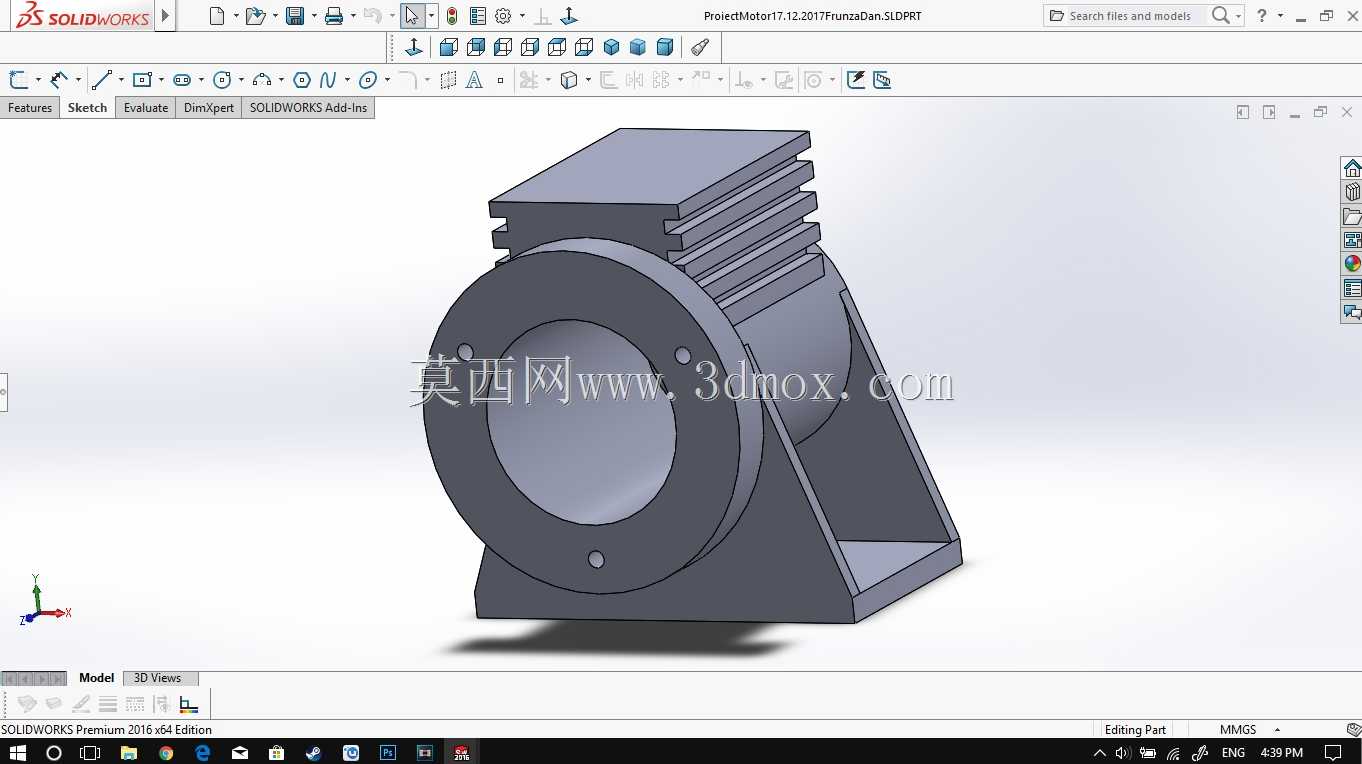

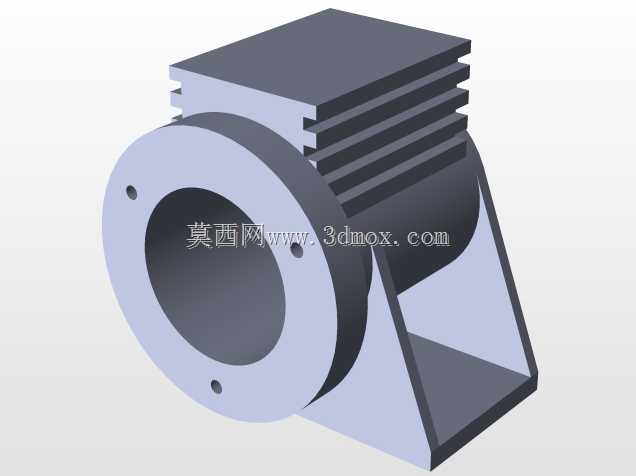

　　从结构功能特性来看，该壳体前端设置带均布安装孔的圆形法兰端面，是马达端盖、输出轴侧密封组件的装配基准，法兰端面的平面度、安装孔的位置度直接决定端盖装配后的密封性能与输出轴的同轴度，设计时需严格控制法兰止口的尺寸公差，保证与端盖止口的过渡配合精度，避免运行过程中出现端盖错位、轴系跳动超差的问题。壳体上部的平行排布散热筋结构，是针对马达运行时绕组发热的被动散热设计，筋条沿壳体轴向平行布置，既能够增大壳体与外界空气的接触面积，提升自然对流下的散热效率，也能在不显著增加壳体整体重量的前提下，提升壳体上部的结构刚性，减少运行过程中壳体的共振变形。壳体下部的一体式斜撑支座，是整机的安装定位结构，支座底部为平面安装基准，通过三角形斜撑结构与壳体主体圆弧面连接，相比分体式安装支架，一体式结构省去了额外的支架装配工序，消除了支架与壳体之间的装配间隙，能够承受更大的径向载荷与运行振动，避免长期运行后安装连接位松动的问题。

　　在设计思路层面，这类壳体的建模过程需要优先匹配内部定子组件的安装尺寸，壳体内腔的圆柱面直径、轴向深度需严格适配定子铁芯的外径与长度，预留绕组端部的安全间隙，避免装配时出现绕组剐蹭壳体的问题。散热筋的设计需要平衡散热效率与结构工艺性，筋条的高度、厚度、间距需要匹配壳体的铸造或注塑成型工艺，若采用金属压铸工艺，筋条厚度需控制在合理范围，避免成型过程中出现缩孔、填充不满的缺陷，筋条间距需预留足够的拔模斜度，保证成型后顺利脱模。安装支座的设计需要重点考虑受力工况，斜撑的角度、壁厚需要根据马达的额定输出扭矩、运行振动加速度进行强度校核，支座底部的安装孔位需要匹配常用设备机架的安装孔距标准，降低用户的二次适配成本。

　　从安装边界与尺寸适配角度来看，该壳体的最大外轮廓由上部散热筋的顶部、前端法兰的外圆、下部支座的底面共同决定，设计时需要明确安装时的最小预留空间，保证壳体周围有足够的空气流通间隙满足散热需求，同时避免与设备内部的其他管线、构件发生干涉。前端法兰的安装孔采用圆周均布设计，适配标准端盖的安装尺寸，输出轴中心到支座安装底面的高度尺寸为核心安装参数，直接决定动力输出轴与设备传动机构的中心高匹配度，该尺寸的公差需要严格控制在合理范围内，避免出现传动带张紧度异常、联轴器同轴度超差等问题。壳体尾部的结构预留了后端盖与接线组件的安装位置，接线位的开孔尺寸需要适配标准接线盒的安装要求，保证接线后的密封等级满足工况使用需求。在实际建模过程中，需要对各装配面的倒角、圆角进行合理设置，既避免锐边造成装配划伤，也能减少应力集中点，提升壳体的抗疲劳强度，针对安装孔、止口等关键配合面，需要单独标注尺寸公差与形位公差，为后续的加工、成型工艺提供明确的尺寸依据。
