立式带安装基座多孔连接支撑构件

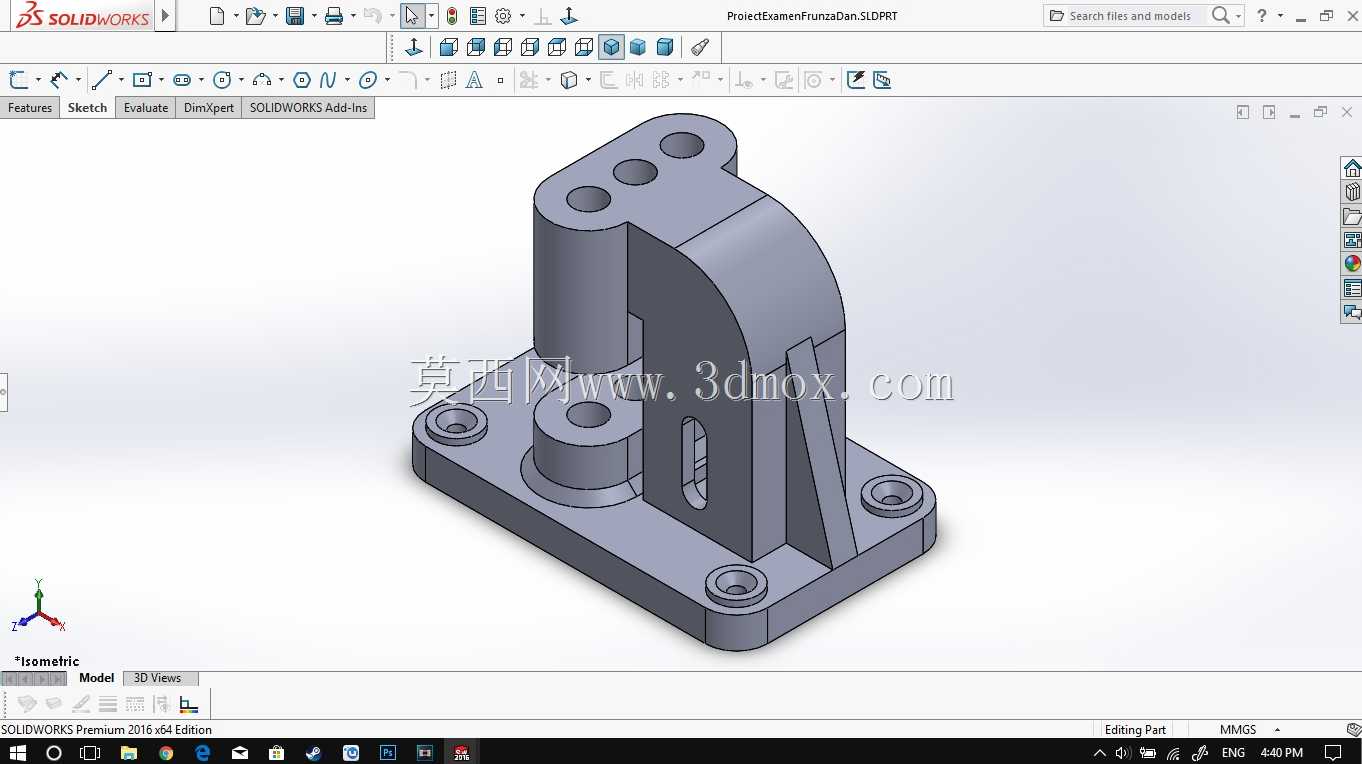

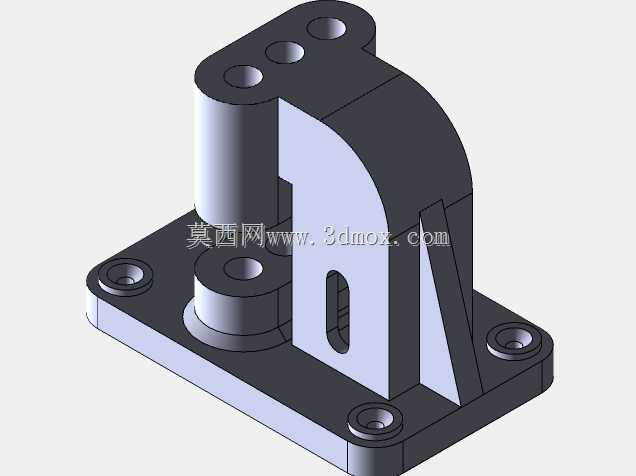

　　该支撑构件在工业设备的机架装配、功能模组固定场景中应用广泛，常见于小型自动化工作站的执行端承载、轻工机械的传动部件定位、教学实训台的模块安装等场景，作为承载与连接的中间结构件，承担上部功能部件的载荷传递、安装定位作用，同时通过自身结构的加强设计，抵消设备运行过程中产生的振动与侧向冲击力，避免上部连接部件出现位移、松动的问题。从结构设计来看，构件底部采用方形法兰式安装基座，基座四角设置沉头安装孔，安装时可将内六角螺栓完全沉入孔内，保证基座底面与安装面完全贴合，不会出现螺栓头部凸起导致的安装间隙，基座底面做平面度公差控制，安装后可保证整体构件的垂直度，避免上部结构出现倾斜。基座上方的主体分为两个功能区域，一侧为立式支撑臂结构，

　　支撑臂顶部设置三个同轴度严格控制的通孔，用于穿装销轴或连接螺栓，固定上部的铰接类部件，支撑臂侧面做圆弧过渡处理，减少应力集中的同时降低整体重量；另一侧为带加强筋的立板结构，立板与基座之间设置三角形加强筋，筋板厚度与立板厚度保持一致，可有效提升立板的抗弯折能力，立板中部设置长条形减重槽，在不影响结构强度的前提下减少材料用量，降低构件整体重量，立板下部设置同轴的阶梯孔结构，可用于安装定位销或者转动轴，实现相邻部件的铰接转动配合。设计过程中，首先根据承载需求确定基座的轮廓尺寸，保证四个安装孔的中心距适配常用的工业铝型材安装槽距以及钢板安装的标准孔位，避免出现安装孔位不匹配需要二次加工的问题；其次对上部的各个连接孔的位置做公差匹配，

　　顶部三个通孔的中心距按照常用铰接部件的安装尺寸设定，孔的内径公差采用H7级精度，保证销轴穿装后不会出现过大的间隙，同时避免过盈装配导致的安装困难。立板与支撑臂之间的连接位置做圆角过渡，避免直角位置在受载时出现应力集中导致的开裂问题，所有孔位的边缘都做倒角处理，去除加工毛刺的同时，方便装配时引导螺栓或销轴插入。从安装边界来看，构件整体高度控制在小型设备的安装空间允许范围内，基座的外轮廓尺寸不会超出常规安装面的边界，安装后上部各个连接孔的操作空间充足，使用扳手紧固顶部连接螺栓时不会与周边结构产生干涉，下部阶梯孔的位置预留了足够的卡簧安装空间，可对穿装的转轴做轴向定位。实际使用中，该构件可根据应用场景选择不同的加工材质，

　　常规载荷场景下采用铝合金材质做阳极氧化处理，重量轻且具备一定的防锈能力，重载场景下可采用45号钢做调质处理，提升整体结构强度，表面做发黑或者镀锌处理提升防锈性能。建模过程中对各个配合面的尺寸做了参数化关联，若需要适配不同的安装需求，可直接修改对应位置的尺寸参数快速生成衍生结构，比如调整顶部孔的中心距适配不同的铰接部件，修改基座的安装孔位置适配不同的安装面，不需要重新绘制整体结构，可大幅提升后续改型设计的效率。构件的所有棱边都做了倒钝处理，避免装配过程中划伤操作人员，同时也减少应力集中的点位，提升构件的疲劳强度，在长期受交变载荷的场景下也能保证结构的稳定性，不会出现棱边位置开裂的问题。
