带三耳安装位的通风防护风扇罩结构

　　这类带三耳安装位的风扇罩，多配套小功率轴流散热风扇使用，常见于小型电机尾部散热端、工控设备机箱通风口、桌面级机电设备散热出风口位置，核心作用是在保障通风散热效率的前提下，隔绝外部异物触碰旋转的风扇叶轮，避免杂物卷入扇叶造成卡滞、设备损坏，同时防止运维或使用过程中人员误触高速旋转部件引发安全隐患。

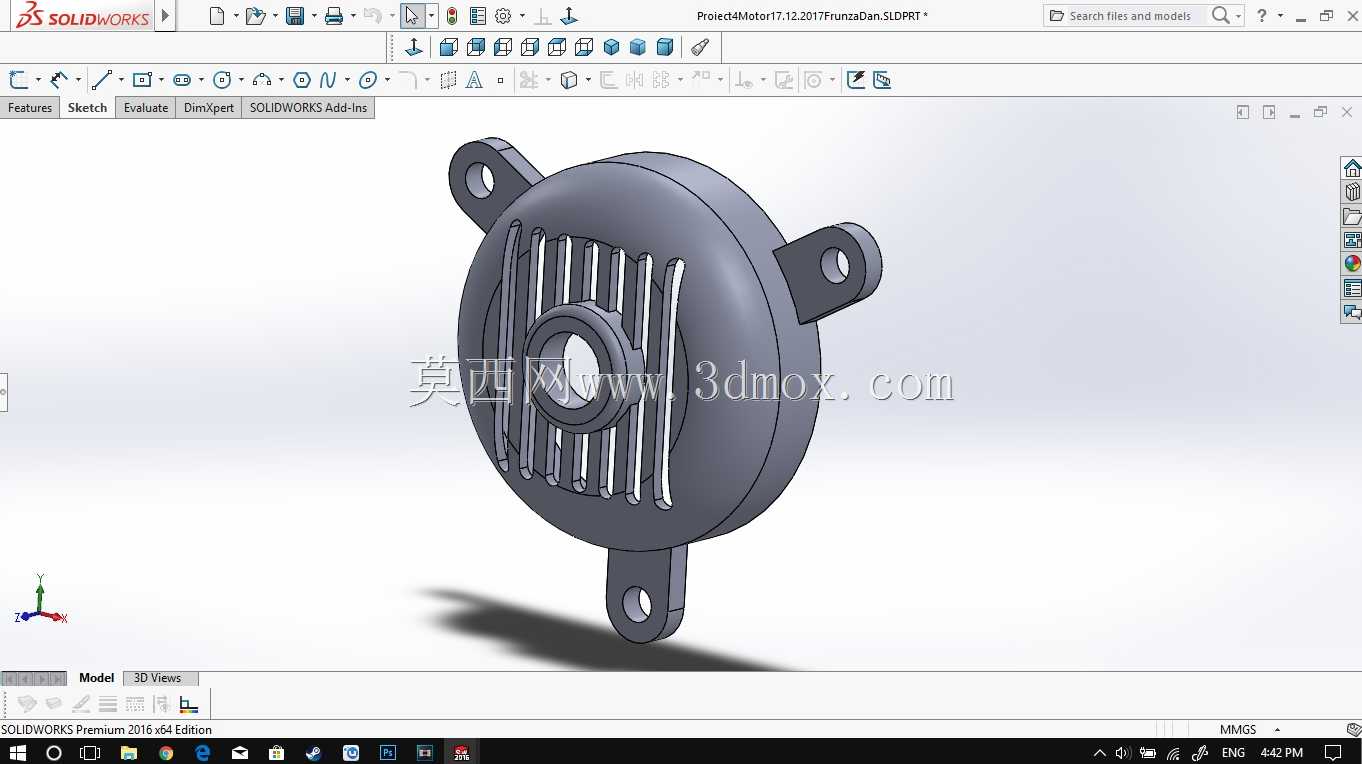

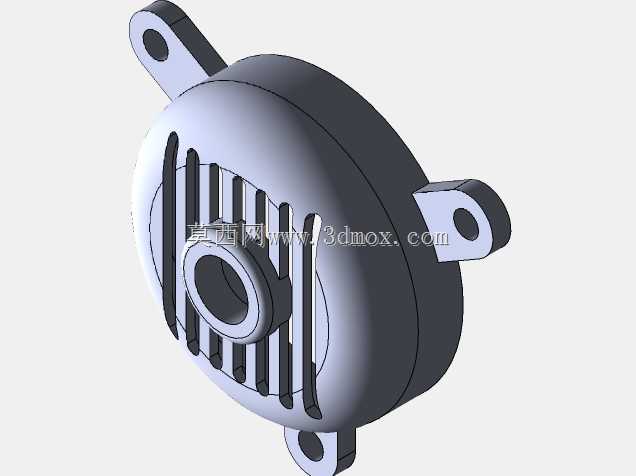

　　从结构设计来看，整体采用圆盘形主体构型，三个带通孔的安装耳沿罩体周向120度均匀分布，这种三耳安装布局相比两耳结构抗振动性能更好，不会因为单侧受力出现安装翘边，相比四耳结构又减少了安装点位的加工与装配工作量，适配小尺寸安装面的固定需求，安装耳上的通孔为光孔设计，可直接穿入自攻螺丝或者配套螺栓完成固定，安装时不需要额外做定位治具，三个点位即可完全约束罩体的六个自由度，装配效率较高。罩体正面的格栅采用竖向平行筋条布局，筋条之间的通风间隙经过尺寸校核，既能够保证足够的通风过流面积，不会因为格栅遮挡导致风阻过大影响散热风量，又能将间隙控制在安全防护要求范围内，避免手指或者较大尺寸的杂物穿过格栅接触内部扇叶。罩体中心位置设置有圆形避让沉台，主要用于避让风扇中心的转轴、轴承压盖或者固定螺丝头，避免罩体安装后和风扇旋转部件出现运动干涉，沉台的深度根据配套风扇的中心凸起尺寸做匹配设计，保证装配后罩体内壁和扇叶端面留有足够的安全间隙，不会因为运行振动出现擦碰。

　　建模过程中需要重点把控几个尺寸边界：首先是罩体的整体外径，要和配套风扇的外轮廓尺寸匹配，保证罩体能够完全覆盖风扇的扇叶旋转区域，边缘不能出现扇叶外露的情况；其次是三个安装耳的中心孔定位尺寸，必须和风扇端盖或者设备安装面板上的螺丝孔位完全对齐，孔位公差控制在合理范围内，避免出现安装孔错位无法穿入螺丝的问题；第三是格栅筋条的厚度与间距，筋条厚度过大会增加风阻、减少有效通风面积，厚度过小则会降低罩体的结构强度，受到外力冲击时容易出现断裂变形，筋条间距需要结合防护等级要求做调整，常规工业场景使用的防护间隙不超过12mm，满足基本的手指触碰防护要求；第四是罩体的整体深度，要匹配扇叶的轴向突出高度，保证罩体内腔有足够的空间容纳扇叶，不会出现扇叶刮擦罩体内壁的情况。

　　从实际使用场景的适配性来看，这种塑料材质一体成型的风扇罩，多采用注塑工艺加工，建模时所有筋条与主体的连接位置都做了圆角过渡，避免注塑过程中出现应力集中导致的开裂问题，同时安装耳和主体连接的位置也做了加厚处理，提升安装点位的结构强度，在设备运行产生持续振动的工况下，不会因为长期受力出现安装耳断裂的情况。罩体的边缘做了卷边或者加厚处理，提升整体的刚性，避免薄壳结构出现共振异响。在做结构校验的时候，还需要核算罩体的通风率，即格栅的通风总面积占罩体迎风面总面积的比例，一般散热场景下通风率不低于60%才能保证风扇的散热效率不会受到明显影响，这款结构的竖向筋条布局相比网格状格栅通风率更高，风阻更小，适合对散热风量要求较高的小功率设备使用。另外，三个安装耳的设计也适配非圆形安装面的固定场景，比如在一些空间受限的设备角落，不需要整圈的法兰固定位，三个延伸出来的安装耳可以避开周边的其他结构件，在狭小空间内完成固定安装，相比整圈法兰的罩体适配性更强。
